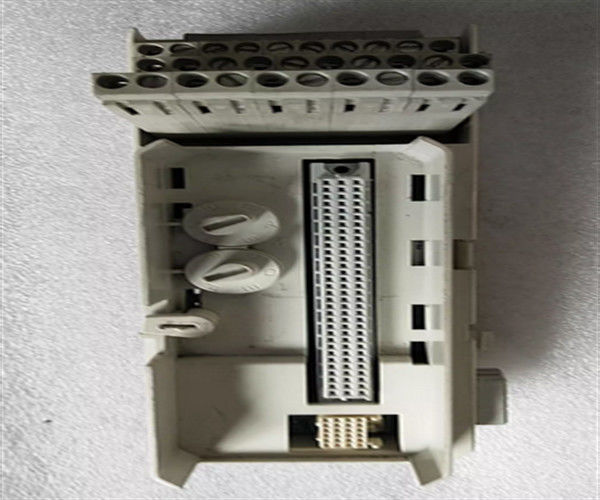

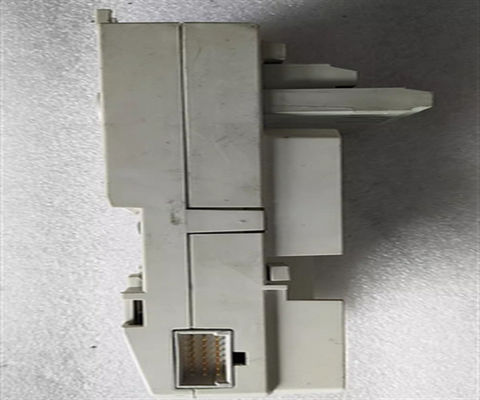

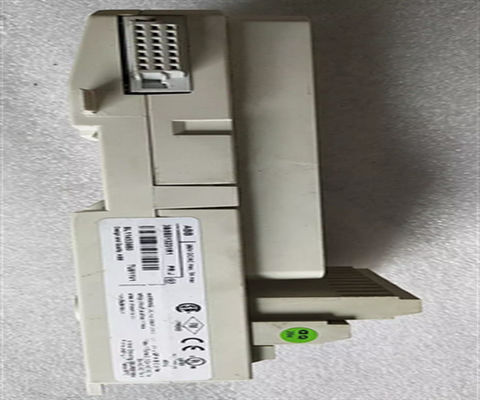

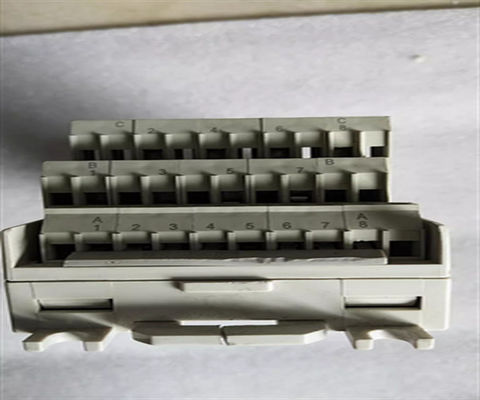

3BSE013231R1 ABB - TU811V1 ABB 8 κανάλι 250 V συμπαγή μονάδα
Περιγραφή
Το TU811V1 είναι μια μονάδα τερματισμού συμπαγής μονάδας 250 V 8 καναλιών (MTU) για το S800 I / O. Το MTU είναι μια παθητική μονάδα που χρησιμοποιείται για τη σύνδεση της καλωδίωσης πεδίου με τις μονάδες I / O.Περιέχει επίσης ένα μέρος του ModuleBus.
Το MTU διανέμει το ModuleBus στο I/O module και στο επόμενο MTU. Δημιουργεί επίσης τη σωστή διεύθυνση στο I/O module μετατοπίζοντας τα εξερχόμενα σήματα θέσης στο επόμενο MTU.
Δύο μηχανικά πλήκτρα χρησιμοποιούνται για τη διαμόρφωση της MTU για διαφορετικούς τύπους μονάδων Ε/Υ. Πρόκειται μόνο για μηχανική διαμόρφωση και δεν επηρεάζει τη λειτουργικότητα της MTU ή της μονάδας Ε/Υ.Κάθε κλειδί έχει έξι θέσεις., που δίνει συνολικό αριθμό 36 διαφορετικών διαμορφώσεων.
Γενικές πληροφορίες
| Αριθμός άρθρου |
3BSE013231R1 |
| Τύπος |
Συμπίεση |
| Σύνδεση |
Τερματικό μπλοκ |
| Διάδρομοι |
8 |
| Τετάρτη |
250 V |
| Εγκατάσταση |
Και στις δύο κατευθύνσεις |
| Λεπτομέρειες τοποθέτησης |
Οριζόντια 55 Co (131 °F)
Βιόμετρο 40 oC (104 °F) |
| Χρήση με I/O |
ΔΕ820, ΔΕ821, ΔΕ820 και ΔΕ821 |
| Μοναδική/επαναληπτική Ε/Υ |
Μονό |
Λεπτομερή στοιχεία
| Μέγιστο ρεύμα ανά κανάλι I/O |
3 Α |
| Αποδεκτά μεγέθη καλωδίων |
Στερεό: 0,2- 4 mm2
Διάταξη: 0,2 - 2,5 mm2, 24 - 12 AWG
Συνιστώμενη ροπή 0,5 - 0,6 Nm
Διάστημα αποκόλλησης: 7 mm |
| Ηλεκτρική τάση δοκιμής |
2000 V α.κ. |
Περιβάλλον και πιστοποίηση
| Σημείωση CE |
- Ναι, ναι. |
| Ηλεκτρική ασφάλεια |
Ειδικότερα, τα προϊόντα αυτά δεν πρέπει να περιέχουν περιεχόμενο που δεν μπορεί να χρησιμοποιηθεί για την κατασκευή οχημάτων. |
| Πιστοποίηση ναυτιλίας |
Αξιολόγηση των επιβατών |
| Θερμοκρασία, λειτουργία |
0 έως +55 °C (+32 έως +131 °F), εκδίδονται εγκρίσεις για θερμοκρασίες από +5 έως +55 °C |
| Θερμοκρασία, Αποθήκευση |
-40 έως + 70 °C (-40 έως + 158 °F) |
| Στον βαθμό ρύπανσης |
Αξία 2, IEC 60664-1 |
| Προστασία από τη διάβρωση |
ISA-S71.04: G3 |
| Σχετική υγρασία |
5 έως 95%, μη συμπυκνωτικό |
| Μέγιστη θερμοκρασία περιβάλλοντος |
55 °C (131 °F), για κάθετη τοποθέτηση 40 °C (104 °F) |
| Τάξη προστασίας |
IP20 σύμφωνα με την IEC 60529 |
| Μηχανικές συνθήκες λειτουργίας |
IEC/EN 61131-2 |
| ΕΜΚ |
EN 61000-6-4, EN 61000-6-2 |
| Κατηγορίες υπερτάσεων |
Δελτίο ΕΚΑΧ αριθ. |
| Τάξη εξοπλισμού |
Τάξη Ι σύμφωνα με την IEC 61140, (προστατευόμενη από γή) |
| Συμμόρφωση με το RoHS |
EN 50581:2012 |
| Συμμόρφωση με τα ΑΗΗΕ |
Οδηγία 2012/19/ΕΕ |
Μέγεθος
| Διάμετρο |
64 mm (2.52 ίντσες) συμπεριλαμβανομένου του συνδέσμου, 58.5 mm (2.3 ίντσες) από άκρη σε άκρη εγκατεστημένο |
| Βαθμός |
Συμπεριλαμβανομένων των τερματικών |
| Υψόμετρο |
170 mm (6,7 ίντσες) συμπεριλαμβανομένης της κλειδαριάς |
| Βάρος |
00,17 kg (0,37 lbs) |
Χαρακτηριστικά και οφέλη
- Συμπληρωματική εγκατάσταση των μονάδων Ε/Υ.
- Μέχρι 8 απομονωμένα κανάλια σήματος πεδίου.
- Σύνδεση με ModuleBus και μονάδες I/O.
- Η μηχανική κλειδαριά αποτρέπει την εισαγωγή της λάθος μονάδας I/O.
- Συσκευή σύσφιξης στη σιδηροτροχιά DIN για γείωση.
- Εγκατάσταση σιδηροτροχιάς DIN.
Γενικά ερωτήματα:
Ε: Ποια είναι η εμπορική ονομασία του προϊόντος;
Α: Το εμπορικό σήμα του προϊόντος είναι ABB.
Ε: Ποιος είναι ο αριθμός μοντέλου του προϊόντος;
Α: Ο αριθμός μοντέλου του προϊόντος είναιΕιδικότερα, η παραπομπή στο παράρτημα I του κανονισμού (ΕΚ) αριθ. 396/2005 πρέπει να περιλαμβάνει:.
Ε: Πού παράγεται το προϊόν;
Α: Το προϊόν κατασκευάζεται στην Ινδία.
Ε: Ποιοι είναι οι διαθέσιμοι όροι πληρωμής;
Α: Οι διαθέσιμοι όροι πληρωμής είναι T/T, Western Union και PAYONEER.
Ε: Ποιος είναι ο χρόνος παράδοσης του προϊόντος;
Α: Ο χρόνος παράδοσης του προϊόντος είναι 3-5 ημέρες.
