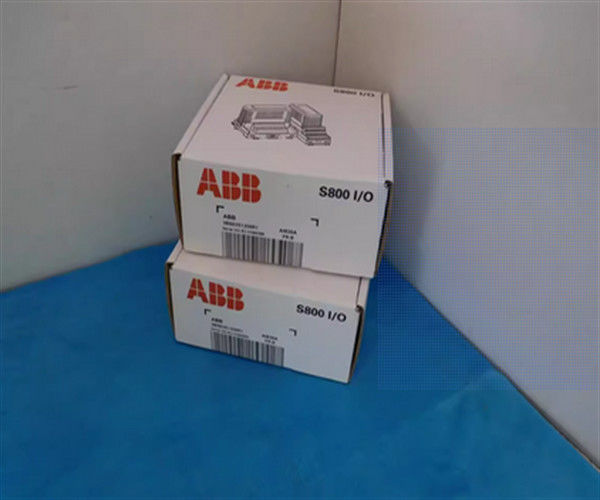

ABB 3BSE036714R1 TU8138 Διάδρομος 250 V Ενότητα τερματισμού συμπαγής μονάδας για S800 I/O
Περιγραφή

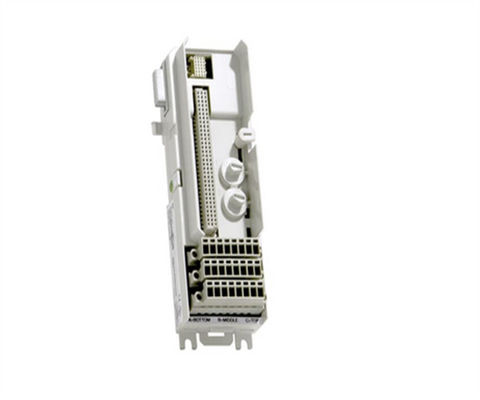

Το TU813 είναι μια μονάδα τερματισμού συμπαγής μονάδας 8 καναλιών 250 V (MTU) για το S800 I / O. Το TU813 έχει τρεις σειρές συνδέσεων για σήματα πεδίου και συνδέσεις ισχύος επεξεργασίας.
Η MTU είναι μια παθητική μονάδα που χρησιμοποιείται για τη σύνδεση της καλωδίωσης πεδίου με τις μονάδες I/O. Περιέχει επίσης ένα μέρος του ModuleBus.
Η μέγιστη ονομαστική τάση είναι 250 V και το μέγιστο ονομαστικό ρεύμα είναι 3 A ανά κανάλι.Δημιουργεί επίσης τη σωστή διεύθυνση για τη μονάδα I / O με τη μετατόπιση των σημάτων εξόδου θέση στην επόμενη MTU.
Δύο μηχανικά πλήκτρα χρησιμοποιούνται για τη διαμόρφωση της MTU για διαφορετικούς τύπους μονάδων Ε/Υ. Πρόκειται μόνο για μηχανική διαμόρφωση και δεν επηρεάζει τη λειτουργικότητα της MTU ή της μονάδας Ε/Υ.Κάθε κλειδί έχει έξι θέσεις., που δίνει συνολικό αριθμό 36 διαφορετικών διαμορφώσεων.
Γενικές πληροφορίες
| Αριθμός άρθρου |
3BSE036714R1 |
| Τύπος |
Συμπίεση |
| Σύνδεση |
Συμπλέκτης συνδετήρα |
| Διάδρομοι |
8 |
| Τετάρτη |
250 V |
| Εγκατάσταση |
Και στις δύο κατευθύνσεις |
| Λεπτομέρειες τοποθέτησης |
Οριζόντια 55 oC (131 °F)
Βιόμετρο 40 oC (104 °F) |
| Χρήση με I/O |
ΔΕ820, ΔΕ821, ΔΕ825, ΔΕ820, ΔΕ821 και ΔΕ825 |
| Συνδέσεις διαδικασιών |
16 |
| Μοναδική/επαναληπτική Ε/Υ |
Μονό |
Λεπτομερή στοιχεία
| Μέγιστο ρεύμα ανά κανάλι I/O |
3 Α |
| Αποδεκτά μεγέθη καλωδίων |
Επικεφαλής: 0,2-0,5 mm2, 24-20 AWG
0.5 - 1,0 mm2, 20 - 18 AWG
1.5 - 2,5 mm2, 16 - 14 AWG |
Περιβάλλον και πιστοποίηση
| Σημείωση CE |
- Ναι, ναι. |
| Ηλεκτρική ασφάλεια |
Ειδικότερα, τα προϊόντα αυτά δεν πρέπει να περιέχουν περιεχόμενο που δεν μπορεί να χρησιμοποιηθεί για την κατασκευή οχημάτων. |
| Επικίνδυνη τοποθεσία |
Ζώνη ATEX 2 |
| Πιστοποίηση ναυτιλίας |
- |
| Θερμοκρασία, λειτουργία |
0 έως +55 °C (+32 έως +131 °F), εκδίδονται εγκρίσεις για θερμοκρασίες από +5 έως +55 °C |
| Θερμοκρασία, Αποθήκευση |
-40 έως + 70 °C (-40 έως + 158 °F) |
| Στον βαθμό ρύπανσης |
Αξία 2, IEC 60664-1 |
| Προστασία από τη διάβρωση |
ISA-S71.04: G3 |
| Σχετική υγρασία |
5 έως 95%, μη συμπυκνωτικό |
| Μέγιστη θερμοκρασία περιβάλλοντος |
55 °C (131 °F), για κάθετη τοποθέτηση 40 °C (104 °F) |
| Τάξη προστασίας |
IP20 σύμφωνα με την IEC 60529 |
| Μηχανικές συνθήκες λειτουργίας |
IEC/EN 61131-2 |
| ΕΜΚ |
EN 61000-6-4, EN 61000-6-2 |
| Κατηγορίες υπερτάσεων |
Δελτίο ΕΚΑΧ αριθ. |
| Τάξη εξοπλισμού |
Τάξη Ι σύμφωνα με την IEC 61140, (προστατευόμενη από γή) |
| Συμμόρφωση με το RoHS |
EN 50581:2012 |
| Συμμόρφωση με τα ΑΗΗΕ |
Οδηγία 2012/19/ΕΕ |
Μέγεθος
| Διάμετρο |
64 mm (2.52 ίντσες) συμπεριλαμβανομένου του συνδέσμου, 58.5 mm (2.3 ίντσες) από άκρη σε άκρη εγκατεστημένο |
| Βαθμός |
Συμπεριλαμβανομένων των τερματικών |
| Υψόμετρο |
170 mm (6,7 ίντσες) συμπεριλαμβανομένης της κλειδαριάς |
| Βάρος |
00,17 kg (0,37 lbs) |
Χαρακτηριστικά και οφέλη
- Συμπληρωματική εγκατάσταση των μονάδων Ε/Υ.
- Μέχρι 8 απομονωμένα κανάλια συνδέσεων σήματος πεδίου με συσσωματωμένους συνδετήρες.
- Σύνδεση με ModuleBus και μονάδες I/O.
- Η μηχανική κλειδαριά αποτρέπει την εισαγωγή της λάθος μονάδας I/O.
- Συσκευή σύσφιξης στη σιδηροτροχιά DIN για γείωση.
- Εγκατάσταση σιδηροτροχιάς DIN.
