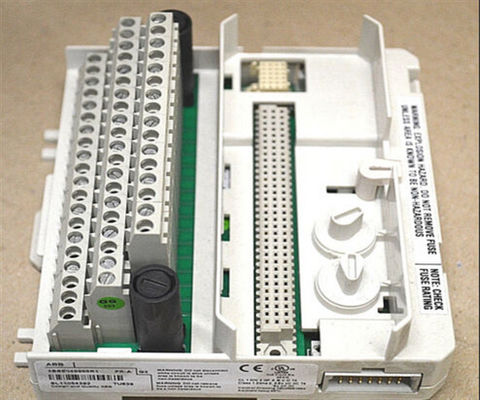

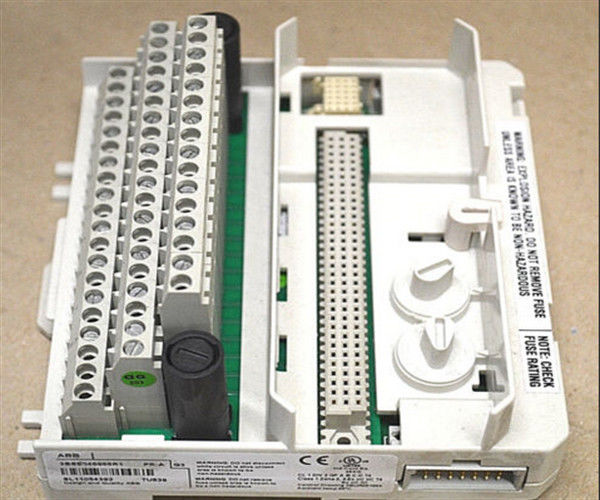

ΑΜΒ Advant 800xA TU839 Επεκταμένη μονάδα τερματισμού μονάδας 3BSE046966R1
Περιγραφή
Το TU839 MTU μπορεί να έχει έως 8 κανάλια I/O και δύο ομάδες συνδέσεων για τη διανομή ισχύος αισθητήρα.Η τάση της διαδικασίας μπορεί να συνδεθεί σε δύο ξεχωριστές ομάδες για τη διανομή ισχύος αισθητήραΗ μέγιστη ονομαστική τάση είναι 250 V και το μέγιστο ονομαστικό ρεύμα είναι 1 A ανά κανάλι.
Το MTU διανέμει το ModuleBus στο I/O module και στο επόμενο MTU. Δημιουργεί επίσης τη σωστή διεύθυνση στο I/O module μετατοπίζοντας τα εξερχόμενα σήματα θέσης στο επόμενο MTU.
Το MTU μπορεί να τοποθετηθεί σε ένα τυπικό σιδηρόδρομο DIN. Έχει μια μηχανική κλειδαριά που κλειδώνει το MTU στο σιδηρόδρομο DIN.
Δύο μηχανικά πλήκτρα χρησιμοποιούνται για τη διαμόρφωση της MTU για διαφορετικούς τύπους μονάδων Ε/Υ. Πρόκειται μόνο για μηχανική διαμόρφωση και δεν επηρεάζει τη λειτουργικότητα της MTU ή της μονάδας Ε/Υ.Κάθε κλειδί έχει έξι θέσεις., που δίνει συνολικό αριθμό 36 διαφορετικών διαμορφώσεων.
Γενικές πληροφορίες
| Αριθμός άρθρου |
3BSE046966R1 |
| Τύπος |
Επέκταση |
| Σύνδεση |
Τερματικό μπλοκ |
| Διάδρομοι |
8 |
| Τετάρτη |
250 V |
| Εγκατάσταση |
Και στις δύο κατευθύνσεις |
| Λεπτομέρειες τοποθέτησης |
55 oC (131 °F) |
| Χρήση με I/O |
ΔΕ820, ΔΕ821 και ΔΕ825 |
| Συνδέσεις διαδικασιών |
28
έως 8 κανάλια I/O
(2 τερματικά ανά κανάλι)
2x6 Τερματικά ενεργειακής ισχύος 0.2 A |
| Μοναδική/επαναληπτική Ε/Υ |
Μονό |
Λεπτομερή στοιχεία
| Μέγιστο ρεύμα ανά κανάλι I/O |
1 Α |
| Μέγιστο ρεύμα σύνδεσης διαδικασίας |
10 Α |
| Αποδεκτά μεγέθη καλωδίων |
Αγκυροβολημένος: 24-14 AWG
0.2-2,5 mm2 (σκληρά και με ράβδους)
Συνιστώμενη ροπή 0,5 Nm. |
| Ηλεκτρική τάση δοκιμής |
2300 V α.κ. κανάλι προς γη 1350 V α.κ. κανάλι προς κανάλι |
Περιβάλλον και πιστοποίηση
| Σημείωση CE |
- Ναι, ναι. |
| Ηλεκτρική ασφάλεια |
Ειδικότερα, τα προϊόντα αυτά δεν πρέπει να περιέχουν περιεχόμενο που δεν μπορεί να χρησιμοποιηθεί για την κατασκευή οχημάτων. |
| Επικίνδυνη τοποθεσία |
- |
| Πιστοποίηση ναυτιλίας |
- |
| Θερμοκρασία, λειτουργία |
0 έως +55 °C (+32 έως +131 °F), εκδίδονται εγκρίσεις για θερμοκρασίες από +5 έως +55 °C |
| Θερμοκρασία, Αποθήκευση |
-40 έως + 70 °C (-40 έως + 158 °F) |
| Στον βαθμό ρύπανσης |
Αξία 2, IEC 60664-1 |
| Προστασία από τη διάβρωση |
ISA-S71.04: G3 |
| Σχετική υγρασία |
5 έως 95%, μη συμπυκνωτικό |
| Μέγιστη θερμοκρασία περιβάλλοντος |
55 °C (131 °F) |
| Τάξη προστασίας |
IP20 σύμφωνα με την IEC 60529 |
| Μηχανικές συνθήκες λειτουργίας |
IEC/EN 61131-2 |
| ΕΜΚ |
EN 61000-6-4, EN 61000-6-2 |
| Κατηγορίες υπερτάσεων |
Δελτίο ΕΚΑΧ αριθ. |
| Τάξη εξοπλισμού |
Τάξη Ι σύμφωνα με την IEC 61140, (προστατευόμενη από γή) |
| Συμμόρφωση με το RoHS |
EN 50581:2012 |
| Συμμόρφωση με τα ΑΗΗΕ |
Οδηγία 2012/19/ΕΕ |
Μέγεθος
| Διάμετρο |
126 mm (5 ίντσες) συμπεριλαμβανομένου του συνδέσμου, 120,5 mm (4.74 ίντσες) από άκρη σε άκρη εγκατεστημένο. |
| Βαθμός |
Συμπεριλαμβανομένων των τερματικών |
| Υψόμετρο |
110 χιλιοστά |
| Βάρος |
00,28 kg (0,6 lbs) |
Χαρακτηριστικά και οφέλη
- 8 ατομικά απομονωμένα κανάλια I/O.
- Δύο ξεχωριστά απομονωμένες, συγχωνευμένες ομάδες για τη διανομή ισχύος αισθητήρων.
- Σύνδεση με ModuleBus και μονάδες I/O.
- Η μηχανική κλειδαριά αποτρέπει την εισαγωγή της λάθος μονάδας I/O.
- Συσκευή σύσφιξης στη σιδηροτροχιά DIN για γείωση.
- Εγκατάσταση σιδηροτροχιάς DIN.
