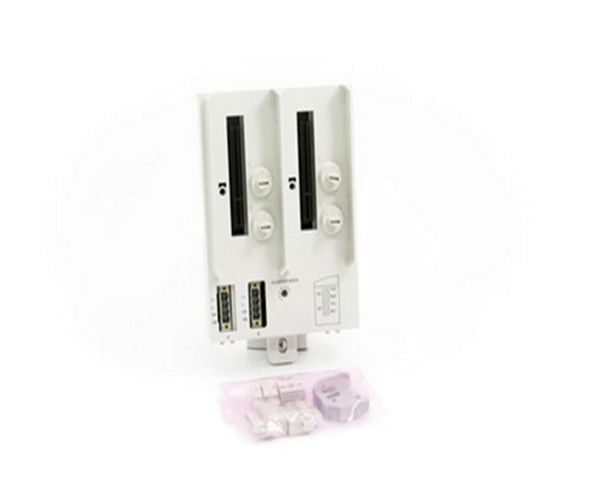

TU848 3BSE042558R1 Μονάδα τερματισμού μονάδας ABB Μονάδα υπερβολικής τροφοδοσίας
Περιγραφή
Το TU848 είναι μονάδα τερματισμού μονάδας (MTU) για την περιττή διαμόρφωση του Optical ModuleBus Modem TB840/TB840A.
Η MTU είναι μια παθητική μονάδα που διαθέτει συνδέσεις για διπλή παροχή ενέργειας (μία για κάθε μόντεμ), διπλή ηλεκτρική ModuleBus, δύο TB840/TB840A και περιστρεφόμενο διακόπτη για τη ρύθμιση διευθύνσεων ομάδων (1 έως 7).
Δύο μηχανικά πλήκτρα χρησιμοποιούνται για τη διαμόρφωση της MTU για τους σωστούς τύπους ενότητες.Οι ρυθμίσεις μπορούν να αλλάξουν με ένα κατσαβίδι.
Η μονάδα τερματισμού TU848 διαθέτει μεμονωμένες συνδέσεις τροφοδοσίας και συνδέει το TB840/TB840A με περιττές I/O.Η μονάδα τερματισμού TU849 έχει μεμονωμένες συνδέσεις τροφοδοσίας και συνδέει το TB840/TB840A με μη περιττές I/O.
Γενικές πληροφορίες
| Αριθμός άρθρου |
3BSE042558R1 |
| Πρωτόκολλο επικοινωνίας |
Μοντέλο λεωφορείου |
| Αφέντης ή σκλάβος |
Α/Χ |
| Επαναχρηματοδότηση γραμμής |
- Ναι, ναι. |
| Επαναλειτουργικότητα μονάδων |
- Ναι, ναι. |
| Επικοινωνία |
- Όχι, όχι. |
| Τύπος |
Επαναχρηστική TB840/TB840A, Επαναχρηστική Ε/Ε, Διπλή ισχύς |
| Εισόδου ισχύος |
24 V συνεχής ρεύμα (19,2 -30 V) |
| Εγκατάσταση |
Βόρειος ή οριζόντιος |
Λεπτομερή στοιχεία
| Συνδετήρας |
Α/Χ |
| Τύπος κατανάλωσης 24 V. |
Α/Χ |
| Διανομή ρεύματος ModuleBus |
Μέγιστο 5 V 1,5 A
24 V 1,5 A |
| Μηχανικά κλειδιά |
36 διαφορετικοί συνδυασμοί |
| Αποδεκτά μεγέθη καλωδίων |
Στερεό: 0,2 - 2,5 mm2
Επικεφαλής: 0,2-2,5 mm2, 24 -12 AWG
Συνιστώμενη ροπή: 0,5 Nm |
| Ονομαστική τάση μόνωσης |
50 V |
| Διαλεκτική τάση δοκιμής |
500 V α.κ. |
| Απορρόφηση ισχύος |
2.5 W |
Περιβάλλον και πιστοποίηση
| Σημείωση CE |
- Ναι, ναι. |
| Ηλεκτρική ασφάλεια |
Ειδικότερα, τα προϊόντα αυτά δεν πρέπει να περιέχουν περιεχόμενο που δεν μπορεί να χρησιμοποιηθεί για την κατασκευή οχημάτων, καθώς και δεν πρέπει να περιέχουν περιεχόμενο που μπορεί να χρησιμοποιηθεί για την κατασκευή οχημάτων. |
| Επικίνδυνη τοποθεσία |
cULus επικίνδυνη τοποθεσία κατηγορία 1 ζώνη 2, ζώνη 2 ATEX |
| Πιστοποιητικά ναυτικών |
Αξιολόγηση των επιβατών |
| Θερμοκρασία, λειτουργία |
0 έως +55 °C (+32 έως +131 °F), εκδίδονται εγκρίσεις για θερμοκρασίες από +5 έως +55 °C |
| Θερμοκρασία, Αποθήκευση |
-40 έως +70 °C (-40 έως +158 °F) |
| Σχετική υγρασία |
5 έως 95%, μη συμπυκνωτικό |
| Μέγιστη θερμοκρασία περιβάλλοντος |
55 °C (131 °F), για κάθετη τοποθέτηση 40 °C (104 °F) |
| Τάξη εξοπλισμού |
Τάξη I σύμφωνα με την IEC 60536, (προστατευόμενη από γή) |
| Προστασία εισόδου |
IP20 σύμφωνα με την IEC 60529 |
| Συμμόρφωση με το RoHS |
Οδηγία 2011/65/ΕΕ (EN 50581:2012) |
| Συμμόρφωση με τα ΑΗΗΕ |
Οδηγία 2012/19/ΕΕ |
Μέγεθος
| Διάμετρο |
124 mm (4.88 ίντσες) |
| Υψόμετρο |
186.5 mm (7,34 ίντσες) συμπεριλαμβανομένης της κλειδαριάς |
| Βαθμός |
47 mm (1.85 ίντσες) |
| Βάρος |
00,45 kg (0,99 lbs) |
Χαρακτηριστικά και οφέλη
• Διπλή σύνδεση τροφοδοσίας
• Ενα περιστρεφόμενο διακόπτη για τη ρύθμιση διευθύνσεων συστάσεων
• Η μηχανική κλειδαριά αποτρέπει την εισαγωγή εσφαλμένου τύπου μονάδας
• Επαναχρησιμοποιημένα ModuleBus
• Συσκευή κολλήματος στη σιδηροτροχιά DIN για κλειδώματα και γείωση
• Εγκαταστάθηκε σε σιδηροτροχιά DIN
Γενικά ερωτήματα:
Ε: Ποια είναι η εμπορική ονομασία του προϊόντος;
Α: Το εμπορικό σήμα του προϊόντος είναι ABB.
Ε: Ποιος είναι ο αριθμός μοντέλου του προϊόντος;
Α: Ο αριθμός μοντέλου του προϊόντος είναιΕιδικότερα:.
Ε: Πού παράγεται το προϊόν;
Α: Το προϊόν κατασκευάζεται στην Ινδία.
Ε: Ποιοι είναι οι διαθέσιμοι όροι πληρωμής;
Α: Οι διαθέσιμοι όροι πληρωμής είναι T/T, Western Union και PAYONEER.
Ε: Ποιος είναι ο χρόνος παράδοσης του προϊόντος;
Α: Ο χρόνος παράδοσης του προϊόντος είναι 3-5 ημέρες.
