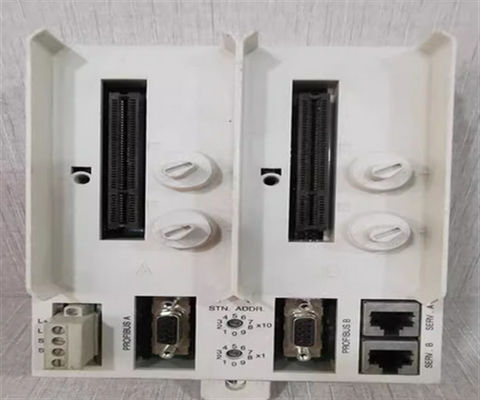

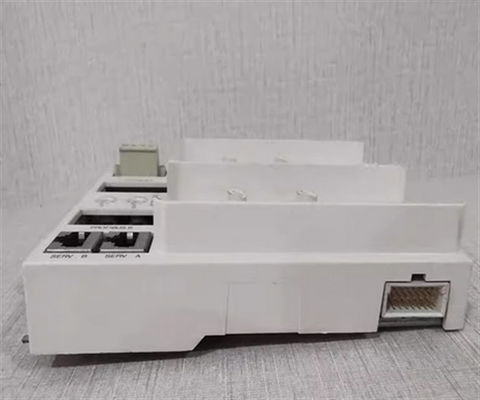

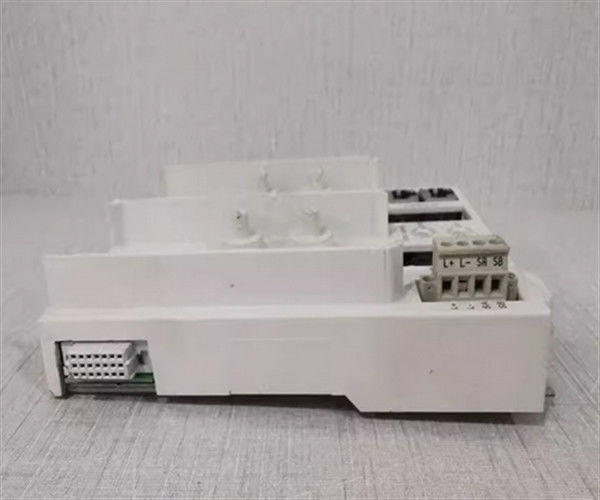

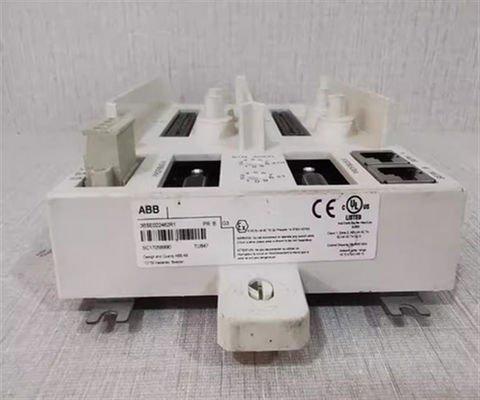

3BSE042560R1 ABB TU849 Μονάδα τερματισμού για 1+1 TB840
Περιγραφή
Το TU849 είναι μονάδα τερματισμού μονάδας (MTU) για την περιττή διαμόρφωση του Optical ModuleBus Modem TB840/TB840A.
Η MTU είναι μια παθητική μονάδα που διαθέτει συνδέσεις για διπλή τροφοδοσία, μία για κάθε μόντεμ, ένα μόνο ηλεκτρικό ModuleBus, δύο TB840/TB840A και έναν περιστρεφόμενο διακόπτη για τη ρύθμιση διευθύνσεων ομάδων (1 έως 7).
Τέσσερα μηχανικά πλήκτρα, δύο για κάθε θέση, χρησιμοποιούνται για τη διαμόρφωση της MTU για τους σωστούς τύπους ενσωματωμένων.Οι ρυθμίσεις μπορούν να αλλάξουν με ένα κατσαβίδι.
Το MTU μπορεί να τοποθετηθεί σε μια τυπική γραμμή DIN. Έχει μια μηχανική κλειδαριά που κλειδώνει το MTU στη γραμμή DIN. Η κλειδαριά μπορεί να κλειδωθεί / ξεκλειδωθεί με κατσαβίδι.
Η μονάδα τερματισμού TU848 διαθέτει μεμονωμένες συνδέσεις τροφοδοσίας και συνδέει το TB840/TB840A με περιττές I/O.Η μονάδα τερματισμού TU849 έχει μεμονωμένες συνδέσεις τροφοδοσίας και συνδέει το TB840/TB840A με μη περιττές I/O.
Γενικές πληροφορίες
| Αριθμός άρθρου |
3BSE042560R1 |
| Πρωτόκολλο επικοινωνίας |
Μοντέλο λεωφορείου |
| Αφέντης ή σκλάβος |
Α/Χ |
| Επαναχρηματοδότηση γραμμής |
- Ναι, ναι. |
| Επικοινωνία |
- Όχι, όχι. |
| Τύπος |
Επαναχρεωτική TB840/TB840A, Μονή Ε/Υ, Διπλή ισχύς |
| Εισόδου ισχύος |
24 V συνεχής ρεύμα (19,2 -30 V) |
| Εγκατάσταση |
Βόρειος ή οριζόντιος |
Λεπτομερή στοιχεία
| Συνδετήρας |
Α/Χ |
| Τύπος κατανάλωσης 24 V. |
Α/Χ |
| Διανομή ρεύματος ModuleBus |
Μέγιστο 5 V 1,5 A
24 V 1,5 A |
| Μηχανικά κλειδιά |
36 διαφορετικοί συνδυασμοί |
| Αποδεκτά μεγέθη καλωδίων |
Στερεό: 0,2 - 2,5 mm2
Επικεφαλής: 0,2-2,5 mm2, 24 -12 AWG
Συνιστώμενη ροπή: 0,5 Nm |
| Ονομαστική τάση μόνωσης |
50 V |
| Διαλεκτική τάση δοκιμής |
500 V α.κ. |
| Απορρόφηση ισχύος |
2.5 W |
Περιβάλλον και πιστοποίηση
| Σημείωση CE |
- Ναι, ναι. |
| Ηλεκτρική ασφάλεια |
Ειδικότερα, τα προϊόντα αυτά δεν πρέπει να περιέχουν περιεχόμενο που δεν μπορεί να χρησιμοποιηθεί για την κατασκευή οχημάτων, καθώς και δεν πρέπει να περιέχουν περιεχόμενο που μπορεί να χρησιμοποιηθεί για την κατασκευή οχημάτων. |
| Επικίνδυνη τοποθεσία |
cULus Επικίνδυνη τοποθεσία κατηγορία 1 ζώνη 2, ζώνη 2 ATEX |
| Πιστοποιητικά ναυτικών |
Αξιολόγηση των επιβατών |
| Θερμοκρασία, λειτουργία |
0 έως +55 °C (+32 έως +131 °F), εκδίδονται εγκρίσεις για θερμοκρασίες από +5 έως +55 °C |
| Θερμοκρασία, Αποθήκευση |
-40 έως +70 °C (-40 έως +158 °F) |
| Σχετική υγρασία |
5 έως 95%, μη συμπυκνωτικό |
| Μέγιστη θερμοκρασία περιβάλλοντος |
55 °C (131 °F), για κάθετη τοποθέτηση 40 °C (104 °F) |
| Τάξη εξοπλισμού |
Τάξη I σύμφωνα με την IEC 60536, (προστατευόμενη από γή) |
| Προστασία εισόδου |
IP20 σύμφωνα με την IEC 60529 |
| Συμμόρφωση με το RoHS |
Οδηγία 2011/65/ΕΕ (EN 50581:2012) |
| Συμμόρφωση με τα ΑΗΗΕ |
Οδηγία 2012/19/ΕΕ |
Μέγεθος
| Διάμετρο |
124 mm (4.88 ίντσες) |
| Υψόμετρο |
186.5 mm (7,34 ίντσες) συμπεριλαμβανομένης της κλειδαριάς |
| Βαθμός |
47 mm (1.85 ίντσες) |
| Βάρος |
00,45 kg (0,99 lbs) |
Χαρακτηριστικά και οφέλη
• Διπλή σύνδεση τροφοδοσίας
• Ενα περιστρεφόμενο διακόπτη για τη ρύθμιση διευθύνσεων συστάσεων
• Η μηχανική κλειδαριά αποτρέπει την εισαγωγή εσφαλμένου τύπου μονάδας
• Σύνδεση με ενιαίο ModuleBus
• Συσκευή κολλήματος στη σιδηροτροχιά DIN για κλειδώματα και γείωση
• Εγκαταστάθηκε σε σιδηροτροχιά DIN
