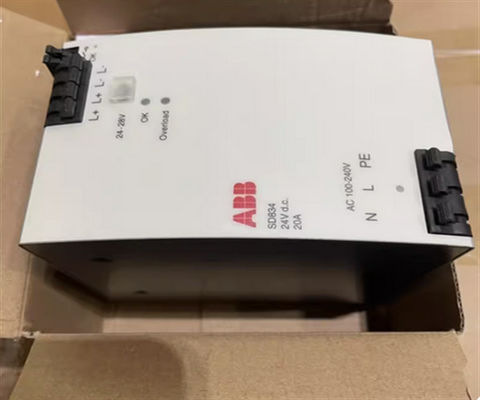

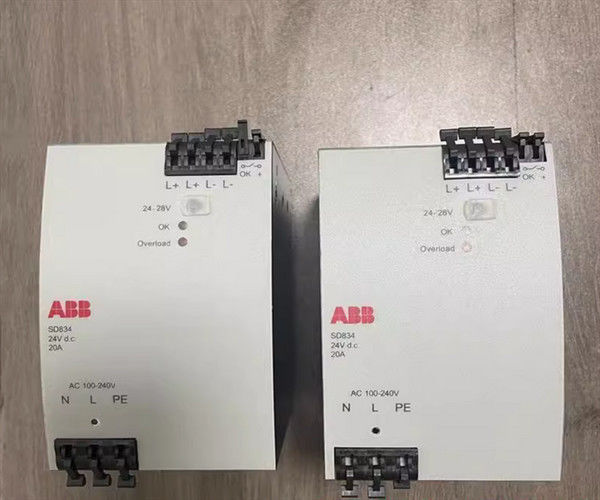

3BSC610067R1 ABB SD834 Συσκευή τροφοδοσίας
Περιγραφή
The SD83x Power Supply Units are designed to meet all the applicable electrical safety data stated by the EN 50178 harmonized European Standard Publication and the additional safety and function data required by EN 61131-2 and UL 508.
Τα δευτερεύοντα κυκλώματα εξόδου είναι αποδεκτά για εφαρμογές SELV ή PELV. Είναι μονάδες παροχής ρεύματος με λειτουργία διακόπτη που μετατρέπουν την τάση του δικτύου σε 24 βολτ DC.Αυτές οι πηγές ενέργειας μπορούν να χρησιμοποιηθούν για μη περιττές και περιττές εφαρμογές.
Για περιττές εφαρμογές απαιτούνται μονάδες ψηφοφορίας διόδων SS823 ή SS832.Παρέχουν μια λειτουργία μαλακής εκκίνησηςΗ ενεργοποίηση ενός SD83x δεν θα ενεργοποιήσει ασφάλειες ή διακόπτες.
Γενικές πληροφορίες
| Αριθμός άρθρου |
3BSC610067R1 |
| Τύπος |
Ηλεκτρική τροφοδοσία |
| Διορισμένο ρεύμα εξόδου |
20 Α |
| Ονομαστική ισχύς εξόδου |
480 W |
| Ονομαστική τάση εξόδου |
Δ.Σ. 24 V |
| Ονομαστική ισχύς εισόδου |
547/568 VA |
| Κύρια/ηλεκτρική τάση εισόδου, ονομαστική |
100-240 V α.κ. 110-150 V συνεχής |
| Εφαρμογές |
SELV και PELV |
| Αποτελεσματικότητα |
92.4/93.9 % |
Λεπτομερή στοιχεία
| Επιτρεπόμενη διακύμανση τάσης |
85-276 V α.κ. 88-187 V dc. |
| Κύρια συχνότητα |
50-60 Hz +- 6% |
| Πρωταρχικό μέγιστο ρεύμα εισροής σε ισχύ |
< 13 Α |
| Κατανομή φορτίου |
Παράλληλη σύνδεση |
| Αναμεταδότης επιτήρησης |
- Ναι, ναι. |
| Παράγοντας ισχύος (σε ονομαστική ισχύ εξόδου) |
0.95/0.90 |
| Καύσιμο θερμότητας |
40/31 W |
| Ρυθμισμός τάσης εξόδου στο μέγιστο ρεύμα |
< 10 mV / < 100 mV |
| Κύκλος (από κορυφή σε κορυφή) |
< 100 mV |
| Χρόνος συγκράτησης δευτερογενούς τάσης σε περίπτωση διακοπής ρεύματος |
| 230V/10A λεπτά |
77ms |
| 230V/10A |
100 ms |
| 230V/20A ελάχιστο |
36 ms |
| 230V/20A |
51 ms |
| |
| 120V/10A λεπτά |
51 ms |
| 120V/10A |
62 ms |
| 120V/20A λεπτά |
22 ms |
| 120V/20A τύπου |
32 ms |
|
| Μέγιστο ρεύμα εξόδου |
30 A < 4 s |
| Μέγιστη θερμοκρασία περιβάλλοντος |
55 °C |
| Πρωτογενής: Συνιστώμενη εξωτερική ασφάλεια |
10-20 Α |
| Δευτερογενής: βραχυκύκλωμα |
Ο Χίκαπ (2 σε 17 εκτός) |
| Εξέλιξη υπερεμάνσεως |
< 37 V |
Περιβάλλον και πιστοποίηση
| Σημείωση CE |
- Ναι, ναι. |
| Ηλεκτρική ασφάλεια |
Δελτίο ΕΚ 61131-2, UL 508, EN 50178 |
| Ζώνη ATEX 2 |
- Όχι, όχι. |
| Ζώνη IECEx 2 |
- Όχι, όχι. |
| Επικίνδυνη τοποθεσία, κατηγορία 1 Div 2 |
- Ναι, ναι. |
| Επικίνδυνη τοποθεσία |
C1 Div 2 cULus |
| Πιστοποίηση ναυτιλίας |
Αξιολόγηση των επιβατών |
| Αξιολόγηση προστασίας |
IP20 σύμφωνα με την IEC 60529 |
| Διαβρωτική ατμόσφαιρα ISA-S71.04 |
G2 |
| Στον βαθμό ρύπανσης |
Αξία 2, IEC 60664-1 |
| Μηχανικές συνθήκες λειτουργίας |
Δελτίο ΕΚ 61131-2 |
| ΕΜΚ |
Εφαρμογή της EN 61000-6-4 και της EN 61000-6-2 |
| Κατηγορίες υπερτάσεων |
Κατηγορία ΙΙΙ υπερτάσεων (IEC/EN 60664-1) |
| Τάξη εξοπλισμού |
Τάξη 1 σύμφωνα με το πρότυπο EN 50718· 3.56 |
| Συμμόρφωση με το RoHS |
Οδηγία 2011/65/ΕΕ (EN 50581:2012) |
| Συμμόρφωση με τα ΑΗΗΕ |
Οδηγία 2012/19/ΕΕ |
Μέγεθος
| Διάμετρο |
82 mm ((3.23") |
| Βαθμός |
127 mm ((5,0") |
| Υψόμετρο |
124 χιλιοστά (4.88") |
| Βάρος (λιβρά) |
1200 g (2.6 lbs) |
| Απόσταση τοποθέτησης W mm |
15 mm (0,59") |
| Απόσταση τοποθέτησης H mm |
40 mm (1,57") |
Χαρακτηριστικά και οφέλη
- Απλή τοποθέτηση DIN-rail
- Εξοπλισμός κλάσης Ι (όταν συνδέεται με προστατευτική γή, (PE))
- Υπερτάσεις κατηγορίας ΙΙΙ για σύνδεση με κύριο δίκτυο
Δίκτυο TN
- Προστατευτικός διαχωρισμός του δευτερογενούς κυκλώματος από το πρωτογενές κυκλώμα
- Δέχεται για εφαρμογές SELV και PELV
- Η έξοδος των μονάδων προστατεύεται από υπερβολική
(όριο ρεύματος) και υπερτάσεις (OVP)
- Το SD834 μπορεί να συνδεθεί παράλληλα για να αυξηθεί η ισχύς εξόδου
- Τόσο α.κ. όσο και dc εισροή στο SD831 και SD834
- Ανεμογενής επαφή με ρελέ DC-OK στο SD834
Γενικά ερωτήματα:
Ε: Ποια είναι η εμπορική ονομασία του προϊόντος;
Α: Το εμπορικό σήμα του προϊόντος είναι ABB.
Ε: Ποιος είναι ο αριθμός μοντέλου του προϊόντος;
Α: Ο αριθμός μοντέλου του προϊόντος είναιSD834 3BSC610067R1.
Ε: Πού παράγεται το προϊόν;
Α: Το προϊόν κατασκευάζεται στην Ινδία.
Ε: Ποιοι είναι οι διαθέσιμοι όροι πληρωμής;
Α: Οι διαθέσιμοι όροι πληρωμής είναι T/T, Western Union και PAYONEER.
Ε: Ποιος είναι ο χρόνος παράδοσης του προϊόντος;
Α: Ο χρόνος παράδοσης του προϊόντος είναι 3-5 ημέρες.
