Το IC660BLM506 είναι μια αντίσταση τερματισμού που χρησιμοποιείται με τη μονάδα Genius I / O Block

Ο IC660BLM506 είναι μια αντίσταση τερματισμού που χρησιμοποιείται με τη μονάδα Genius I/O Block.Αυτό είναι ένα εξαρτημένο συστατικό που απαιτείται ειδικά όταν ο τελευταίος κόμβος του δικτύου Genius I / O είναι ένα Genius I / O Block moduleΤο Μπλοκ Εισαγωγής/Αποσύνδεσης της Γενιάς είναι ανεξάρτητο. distributed I/O devices that are capable of functioning as an I/O module and communication adapter simultaneously as each I/O block is installed with different I/O densities and support specific I/O typesΗ πλατφόρμα I/O κατασκευάζεται από την GE Fanuc Automation,Τώρα υπό την Emerson Automation.Ο IC660BLM506 έχει τιμή αντίστασης 150 Ωμ. Αυτός ο αντίστασης μπορεί να χρησιμοποιηθεί μαζί με προκατασκευασμένα καλώδια, καθώς μπορεί να εγκατασταθεί με τη γλιστρήση του αντίστασης στο θηλυκό άκρο του καλωδίου.Αυτό αποτελεί τη σύνδεση με τα τερματικά Genius I / O καθώς και την αντίσταση που απαιτείται για να τερματίσει το λεωφορείοΕάν εφαρμόζεται ένα περιττό Genius I/O bus και ο τελευταίος κόμβος είναι ένα Bus Switching Module (BSM), εγκαταστήστε την αντίσταση τερματισμού μόνο στα τερματικά S1 και S2 του BSM.Δεν υπάρχει ανάγκη να εγκαταστήσετε μια αντίσταση τερματισμού ξεχωριστά σε κάθε ένα από τα λεωφορείαΕάν ένας ελεγκτής λεωφορείου ή μια συσκευή PCIM είναι ο τελευταίος κόμβος του Genius I/O Bus, δεν πρέπει να ρυθμίζονται οι ενσωματωμένες αντίστασεις τερματισμού,η αντίσταση με την κατάλληλη τιμή, όπως το IC660BLM506, μπορεί να εγκατασταθεί στις συνδέσεις Serial 1 και Serial 2 στον ελεγκτή λεωφορείου. The advantage of this method is that it permits boards to be replaced without the need of disconnecting or disrupting the connection since the Genius I/O Bus is continuously terminated by the separately installed resistor, όχι τις ενσωματωμένες αντίστασεις τερματισμού.

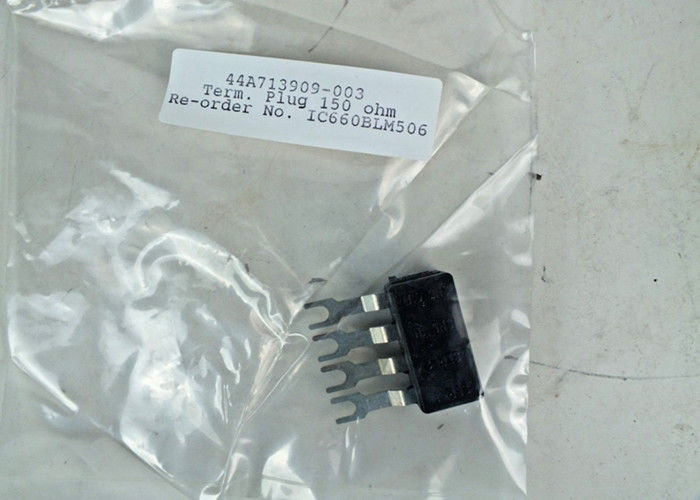

Η πρίζα IC660BLM506 είναι μια προκατασκευασμένη πρίζα τερματισμού 150 Ωμ. Η πρίζα IC660BLM506 εγκαθίσταται στους τερματικούς σταθμούς 1 και 2 όταν ένα λεωφορείο τερματίζεται σε ένα μπλοκ I / O GE Fanuc Genius.Το βάρος του IC660BLM506 είναι 2 λίβρεςΗ πρίζα IC660BLM506 μπορεί να χρησιμοποιηθεί με συμβατικά καλώδια λεωφορείων και με καλώδια που έχουν προδιαμορφωμένους συνδέσμους.Υπάρχουν 4 τύποι καλωδίωσης που μπορούν να βρεθούν συνήθως σε ένα βιομηχανικό σύστημα εγκατάστασης.

Ένα σύστημα PLC που χρησιμοποιεί συσκευές Genius I-O μπορεί να έχει ένα μείγμα καλωδίωσης ελέγχου, αναλογικής καλωδίωσης και καλωδίωσης επικοινωνίας, ειδικά σε περιορισμένους χώρους.Το Genius serial bus χρησιμοποιεί καλώδια δεδομένων τύπου υπολογιστή.Το λεωφορείο κατασκευάζεται μέσω αλυσίδας που συνδέει τις γραμμές Serial 1 και Serial 2 σε ενδιάμεσες θέσεις κατά μήκος του λεωφορείου.Οι συνδέσεις λεωφορείου πρέπει να είναι συνεπείς επειδή το σήμα είναι πόλικο.Η ασπίδα καλωδίου χωρίζεται σε τμήματα και κάθε ασπίδα τμήματος είναι DC γείωση σε ένα άκρο (Shield Oot) και τερματίζεται με έναν μικρό πυκνωτή στο άλλο άκρο (Shield In).Αυτή η διαίρεση καλωδίων γίνεται για να σπάσει εκτεταμένες οδούς γης βρόχοΟ τερματισμός του πυκνωτή συμβάλλει στη μείωση του κοινού θορύβου που προκύπτει από τη συλλογή υψηλής συχνότητας και ταυτόχρονα αποτρέπει τα ρεύματα υψηλής ακτίνας γείωσης στη θωράκιση καλωδίου σε χαμηλές συχνότητες.

 Τεχνικές προδιαγραφές

Το εμπορικό μας σήμα:
[Honeywell] Μονάδα DCS / PLC / Transmitter
[Emerson/Delta V] Μονάδα/ CT Motor & Drives
[ABB] Μονάδα I/O
[AB] Μονάδα και οθόνη αφής
[Rosemount] Αναμεταδότης
[Yokogawa] Αναμεταδότης
[Yaskawa] Servo Drive&Servo κινητήρα
[GE/Fanuc] ΠΛΚ σειράς IC69
[Mitsubishi] Servo Drive&Servo κινητήρα
(Modicon,SMC,SICK,NORGREN,Siemens,Ebmpapst κλπ.)
Διαδικασία παραγγελίας:
1Πρώτα, στείλτε μας το εμπορικό σήμα, τον κωδικό μοντέλου / την εικόνα της πινακίδας ονομασίας, την ποσότητα για έρευνα.
2, Μπορείτε να μεταφέρετε με Paypal / Western Union / Trade Assurance / T / T. Όταν λάβουμε την πληρωμή, τότε θα αρχίσουμε να προετοιμάζουμε την παραγγελία για σας ASAP.
3Μπορούμε, σύμφωνα με την αποστολή σας, να στείλουμε τα αγαθά, ή μπορούμε επίσης να σας βοηθήσουμε να στείλετε τα αγαθά απευθείας.
4Συνήθως, για τα αποθέματα αγαθών μας χρειάζεται μόνο περίπου 3-5 ημέρες.
5Αν έχετε επίσης οποιεσδήποτε ερωτήσεις, μπορείτε να με ρωτήσετε οποιαδήποτε στιγμή, ακριβώς κάτω είναι η επαφή μου.
Γενικές ερωτήσεις
* Ε: Παρέχετε εγγύηση για τα αγαθά;
Α: Ναι, παρέχουμε εγγύηση για όλα τα αγαθά από εμάς.
* Ερώτηση: Μπορεί η Wisdomlong να παρέχει τεχνολογική υποστήριξη;
Απ: Είμαστε σε αυτό το πεδίο για περισσότερα από 8 χρόνια. Εάν υπάρχει κάποιο πρόβλημα, παρακαλούμε επικοινωνήστε μαζί μας, θα σας παρέχουμε μια πρόταση από την εταιρεία μας
Μηχανικός για να σας βοηθήσει να λύσετε το πρόβλημα.
* Ε: Η Wisdomlong διατηρεί τα προϊόντα σε αποθέματα ή μόνο για εμπορική χρήση;
Α: Έχουμε μια μεγάλη αποθήκη για τα αγαθά. Κρατήστε πολλά αγαθά στην αποθήκη, έτσι θα μπορούσα να υποσχεθώ γρήγορη παράδοση.
* Ε: Ποια είναι η MOQ σας;
Α: Σας παρέχουμε μικρή MOQ για κάθε στοιχείο, εξαρτάται από την ειδική παραγγελία σας!
* Ε: Δοκιμάζετε όλα τα αγαθά σας πριν από την παράδοση;
Α: Ναι, έχουμε 100% δοκιμή πριν την παράδοση.
* Ε: Πώς κάνετε την επιχείρησή μας μακροπρόθεσμη και καλή σχέση;
Α: Διατηρούμε καλή ποιότητα και ανταγωνιστική τιμή για να εξασφαλίσουμε ότι οι πελάτες μας επωφελούνται.
Σεβόμαστε κάθε πελάτη ως φίλο μας και ειλικρινά κάνουμε δουλειές και κάνουμε φίλους μαζί τους, ανεξάρτητα από το από πού προέρχονται.
Στείλτε τα στοιχεία της έρευνας σας στο παρακάτω, σκανάρετε τον "Κωδικό QR" τώρα!
