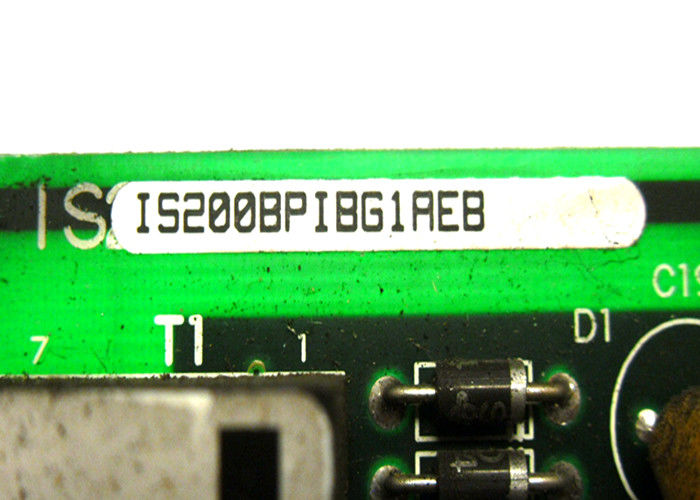

Το μοντέλο IS200BPIBG1AEB αποτελεί μέρος της σειράς MK VI που παράγεται από τη General Electric

Το μοντέλο IS200BPIBG1AEB αποτελεί μέρος της σειράς MK VI που παράγεται από τη General Electric.

Συχνές ερωτήσεις σχετικά με το IS200BPIBG1AEB

Πόσες συνδέσεις υπάρχουν στο μοντέλο IS200BPIBG1AEB;

Υπάρχουν τέσσερις κύριοι τύποι συνδέσμων στο μοντέλο IS200BPIBG1AEB. Ένας σύνδεσμος PAPL, PBPL και PCPL ή σύνδεσμος διασύνδεσης πίνακα οδηγού φάσης A και DPAPL, DPBPL και PCPL ή σύνδεσμοι ισχύος 17,7 AC. Ο PAPL,PBPLΟι συνδετήρες DPAPL, DPBPL και DPCPL έχουν δύο συνδέσμους ο καθένας.Βλέπε πίνακες 7, 5, 4 και 3 για τις ονοματολογίες και τις λειτουργίες τους.

Τι είδος μοντέλου είναι η μονάδα IS200BPIBG1AEB;

Το μοντέλο IS200BPIBG1AEB είναι ένα IGBT Drive Bridge Personality Interface Board. Χρησιμοποιείται για την παροχή προετοιμασίας σήματος που απαιτείται κατά τη σύνδεση και την εργασία με τον συνδετήρα O1.Χρησιμοποιεί ψηφιακά σήματα ελέγχου λογικού επιπέδου για να λειτουργεί με τρεις έως έξι πίνακες ανατροφοδότησης Gate Driver / Shunt, καθώς και με απομονωμένα κυκλώματα ανατροφοδότησης VCO.

Περιγραφή του προϊόντος

Το μοντέλο IS200BPIBG1AEB είναι ένα IGBT Drive Bridge Personality Interface Board που κατασκευάζεται από τη General Electric και χρησιμοποιείται στη σειρά Mark VI IS2000.θα παρέχει σήμα προετοιμασίας στο επίπεδο λογικής συνδέσμου P1 ψηφιακά σήματα ελέγχου σε τρεις ή ενδεχομένως έξι πίνακες Gate Driver/Shunt Feedback καθώς και απομονωμένα κυκλώματα ανατροφοδότησης VCO, η οποία με τη σειρά της θα παρακολουθεί τον σύνδεσμο συνεχούς ρεύματος και τις τάσεις εξόδου φάσης VBC και VAB.Ένα άλλο χαρακτηριστικό του μοντέλου IS200BPIBG1AEB είναι ότι μπορεί να συλλάβει σφάλματα που ανακαλύπτονται από τα πλαίσια Gate Driver και στη συνέχεια να αναφέρει τις πληροφορίες σφάλματοςΤα λογικά σήματα που αποστέλλονται από ή προς την ενσωματωμένη πίνακα Gate Drive θα είναι διπλό οπτοσύνδετα με μια απομονωμένη τάση 5 V ενδιάμεσης τροφοδοσίας που προέρχεται από την τροφοδοσία 17,7 Vac.

Υπάρχουν έξι διαθέσιμες πηγές τροφοδοσίας στο μοντέλο IS200BPIBG1AEB. Αυτές οι πηγές τροφοδοσίας προέρχονται από τις δευτερεύουσες μονάδες τριών μετασχηματιστών, μία ανά φάση.Υπάρχει μια τάση εναλλασσόμενου ρεύματος 17.7 Vac· αυτός ο Vac είναι εισροή τετραγωνικού κύματος και τροφοδοτείται από τις πρωταρχικές μονάδες του μετασχηματιστή που τροφοδοτούνται από τον συνδετήρα P1.Ένα δεύτερο δευτερογενές μπορεί επίσης να διορθώσει και να φιλτράρει ένα πλήρες κύμα για να παρέχει μια απομονωμένη τάση 12 V που απαιτείται από το κύκλωμα ανατροφοδότησης τάσης VCOΥπάρχει λογική ελέγχου στο μοντέλο BPIB που είναι 5 V και θα τροφοδοτείται μέσω του συνδετήρα P1.

Αυτό το μοντέλο μπορεί να ελέγξει σφάλματα για τους ανώτερους και κατώτερους οδηγούς πύλης και είναι ατομικά κλειδωμένο ανά φάση.τα σφάλματα κλειδώματος που σχετίζονται με το κύκλωμα του οδηγού θα ανακοινώνονται στην κατάλληλη γραμμή σφάλματος φάσης P.Για περισσότερες πληροφορίες σχετικά με τον έλεγχο ελαττωμάτων του IS200BPIBG1AEB, ανατρέξτε στη σελίδα 3 του εγχειριδίου οδηγιών GEI-100266.
