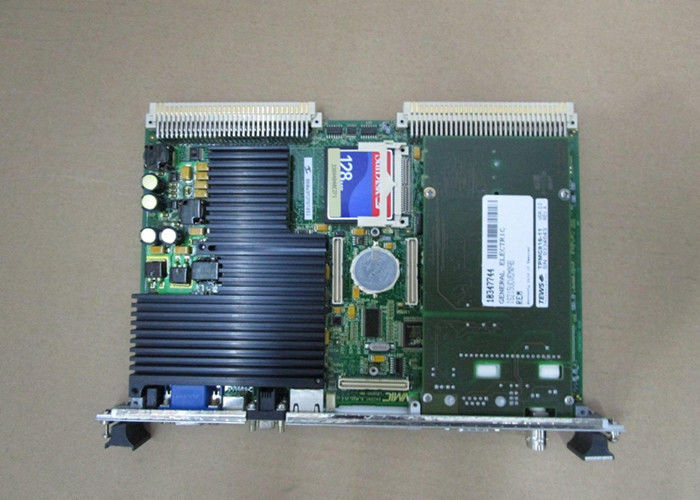

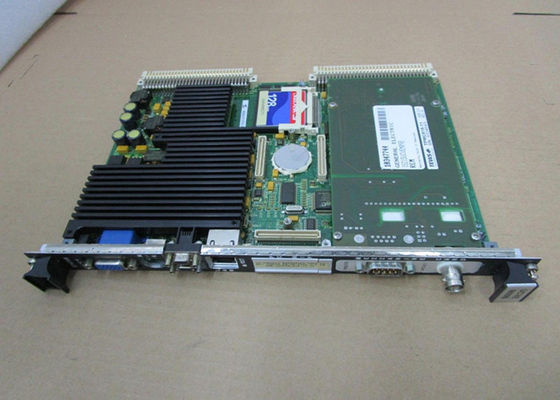

Το IS215UCVEM09 είναι ένα τυποποιημένο ελεγκτή που κατασκευάζεται και σχεδιάζεται από την General Electric

Το IS215UCVEM09 είναι ένα τυποποιημένο ελεγκτή που κατασκευάζεται και σχεδιάζεται από την General Electric

Ειδικές προδιαγραφές

Αριθμός μέρους: IS215UCVEM09
Κατασκευαστής: General Electric
Σειρά: Μάρκος VI
Λειτουργικό σύστημα: QNX
Μικροεπεξεργαστής: Intel Celeron 300 MHz
Προγραμματισμός: Μέρος ελέγχου
Τύπος προϊόντος: Πίνακας ελεγκτή μονάδας
Διαθεσιμότητα: σε αποθέματα
Χώρα κατασκευής: ΗΠΑ

ΕΠΙΧΡΗΜΑΤΙΚΗ περιγραφή

Το IS215UCVEM09 είναι ένας τυπικός ελεγκτής που κατασκευάζεται και σχεδιάζεται από την General Electric.Μία ενιαία θύρα Ethernet 10BaseT/100BaseTX (RJ-45) παρέχει συνδεσιμότητα με το εργαλειοστάσιο ή με άλλες συσκευές ελέγχουΟ ελεγκτής είναι εγκατεστημένος σε ένα ράκ Versa Modular Euro (VME) και επικοινωνεί με τις πλακέτες I/O μέσω της λεωφορείας VME.QNX, ένα λειτουργικό σύστημα που λειτουργεί σε πραγματικό χρόνο και έχει σχεδιαστεί για βιομηχανικές εφαρμογές υψηλής ταχύτητας και υψηλής αξιοπιστίας, χρησιμεύει ως λειτουργικό σύστημα ελέγχου (OS).Το εργαλείο συστήματος ελέγχου χρησιμοποιείται για την φόρτωση λογισμικού ειδικού για την εφαρμογή του ελεγκτή (εργαλείο)Τρεις πύλες επικοινωνίας επιτρέπουν την πρόσβαση στις διεπαφές χειριστή και μηχανικού.

IS215UCVEM09 Λειτουργία

Τοποθετείται λογισμικό ειδικό για τη χρήση του ελεγκτή με ατμό, αέριο, αεροπροϊόντα χερσαίας και θαλάσσιας χρήσης (LM) ή ισορροπία εγκαταστάσεων (BOP).Εάν η συλλογή των μπλοκ είναι κανονική και τα μπλοκ έχουν μέσο μέγεθος, μπορεί να εκτελέσει έως και 100.000 σκαλοπάτια ή μπλοκ κάθε δευτερόλεπτο.
Ο ελεγκτής μπορεί να συγχρονιστεί με το ρολόι της πλακέτας επικοινωνίας VCMI με ακρίβεια 100 μικροδευτερολέπτων με τη βοήθεια μιας εξωτερικής διακοπής ρολογιού.Η πλατφόρμα επικοινωνίας VCMI χρησιμοποιεί τη λεωφορεία VME για την αποστολή και λήψη εξωτερικών δεδομένων προς και από τη βάση δεδομένων συστήματος ελέγχου (CSDB) στον ελεγκτή.
Οι εισροές της διαδικασίας και οι εξόδοι από τα πλαίσια I/O αποτελούν τα δεδομένα σε ένα απλό σύστημα.υπολογισμένες εξόδους που θα ψηφίζονται από το υλικό εξόδου, και οι τιμές εσωτερικής κατάστασης που πρέπει να ανταλλάσσονται μεταξύ των ελεγκτών αποτελούν τα δεδομένα σε ένα σύστημα TMR.

Χαρακτηριστικά

Το συστατικό είναι συμβατό με το σύστημα ελέγχου Mark VI. Είναι μια πλακέτα VME με μία μόνο θέση.και συνδέσεις για πληκτρολόγιο ή ποντίκι καθώς και για οθόνηΗ πλακέτα περιλαμβάνει έναν επεξεργαστή υψηλής ταχύτητας, μνήμη flash και DRAM.
Ανάλογα με το σύστημα, τα δεδομένα μπορούν να παραδοθούν στην πλατφόρμα μέσω διαδικασίας I/O (simplex) ή ψηφισμένης I/O (TMR).

Συστατικά του προϊόντος

Θέση ελέγχου
Πύλη πληκτρολογίου/μοτίφου
COM1 - RS-232C θύρα για την αρχική ρύθμιση του ελεγκτή
ΕTHERNET 1 - Πρωταρχική θύρα Ethernet για την επικοινωνία EGD και τη διαμόρφωση Toolbox
Ηλεκτρονικές λάμπες κατάστασης - VMEbus SYSFAIL, δραστηριότητα φλας, κατάσταση ισχύος
Ηλεκτρονικά φώτα κατάστασης Ethernet - ενεργά (Blinking = Active), (Solid = Inactive), σύνδεση (Yellow = 10BaseT), (Green = 100BaseTX)
Διασύνδεση DLAN COM 20020 ελεγκτή ARCNET

Διασύνδεση DLAN

COM 20020 Ελεγκτής ARCNET, BNC 93 ohm, ταχύτητα μεταφοράς - 5 Mbps

Διαιτησία λεωφορείου: Η κάρτα ελεγκτή διαχειρίζεται την πρόσβαση λεωφορείου και τη διαιτησία μεταξύ πολλαπλών ενοτήτων που συνδέονται με το VMEbus.
Διαχείριση διακοπών: Υποστηρίζει αιτήματα διακοπών από συσκευές VMEbus και διαχειρίζεται την προτεραιότητά τους και την απάντησή τους.Οι διακοπές είναι σημαντικές για εφαρμογές σε πραγματικό χρόνο που απαιτούν άμεση προσοχή σε ορισμένα γεγονότα ή δεδομένα.
Έλεγχος μεταφοράς δεδομένων: χειρίζεται τις μεταφορές δεδομένων μεταξύ του VMEbus και άλλων συσκευών, όπως μνήμης, συσκευών εισόδου/εξόδου (I/O) ή άλλων συστημάτων λεωφορείων.Παρέχει τα απαραίτητα σήματα και πρωτόκολλα ελέγχου για αποτελεσματική και αξιόπιστη ανταλλαγή δεδομένων.
Χρονολόγηση: Γεννάει σήματα χρονολόγησης που απαιτούνται για την ορθή λειτουργία του VMEbus.
Υποστήριξη πρωτοκόλλων: Οι κάρτες ελεγκτή VME υποστηρίζουν συνήθως διάφορα πρωτόκολλα VMEbus, όπως VME64x, VME320, ή VME64.,Η διεύθυνση και η χρονολόγηση στο VMEbus.
Συνδεσιμότητα Backplane: Η κάρτα ελεγκτή συνδέεται σε ένα backplane VMEbus, το οποίο χρησιμεύει ως η φυσική σύνδεση μεταξύ πολλαπλών ενοτήτων σε ένα σύστημα υπολογιστών.Η κάρτα έχει σχεδιαστεί για να χωρέσει σε μια συγκεκριμένη θέση VMEbus και συνδέεται με το πίσω πλάνο μέσω συνδέσεων άκρων.

Απαιτήσεις ισχύος

+5 V dc, 6,6 A τυπικό, 8,6 A μέγιστο
+12 V dc, 180 mA τυπικά, 250 mA κατ' ανώτατο όριο
-12 V dc, 180 mA τυπικά, 250 mA κατ' ανώτατο όριο

Χαρακτηριστικά

Πρωταρχική διεπαφή Ethernet: Δίδυμο συστροφής 10BaseT/100BaseTX, σύνδεσμος RJ-45
Μνήμη: 32 MB DRAM, 16 MB compact flash module, 128 KB L2 cache, SRAM με μπαταρία
Διασύνδεση PROFIBUS: PROFIBUS DP master class 1
COM θύρες: Δύο μικρομικροειδείς 9-pin D συνδέσεις

Χαρακτηριστικά συστήματος

Τα συστήματα ελέγχου ταχύτητας μικρών ανεμογεννήτρων απαιτούν απλουστευμένη αρχιτεκτονική συστήματος.
Αντί των μεγαλύτερων πινάκων τερματικού τύπου Τ που χρησιμοποιούνται στα συστήματα TMR, είναι διαθέσιμα συμπαγείς πινάκοι τερματικού τύπου DIN που τοποθετούνται σε σιδηροτροχιά.Δεδομένου ότι οι πίνακες τερματικού τύπου D συνδέονται απευθείας στο πλαίσιο ελέγχου για να συνδέονται με τις πλακέτες I/O, το IONet δεν χρησιμοποιείται.

Η WOC διαθέτει το μεγαλύτερο απόθεμα ανταλλακτικών του συστήματος ελέγχου των αεριοστροβιλών της GE.Η ομάδα εμπειρογνωμόνων μας στο WOC είναι ευτυχής να σας βοηθήσει με οποιαδήποτε από τις απαιτήσεις αυτοματοποίησης σαςΕπικοινωνήστε μαζί μας για τιμές και διαθεσιμότητα για τυχόν ανταλλακτικά και επισκευές.
