Το MS132-6.3 είναι μια συμπαγή συσκευή πλάτους 45 mm με ονομαστικό ρεύμα λειτουργίας



Γενικές πληροφορίες

Επεκτεινόμενος τύπος προϊόντος:
MS132-6.3
Ταυτοποίηση προϊόντος:
1SAM350000R1009
ΕΑΝ:
4013614400094
Περιγραφή καταλόγου:
MS132-6.3 Χειροκίνητος κινητήρας 4.0... 6.3 Α
Λεπτομερή περιγραφή:

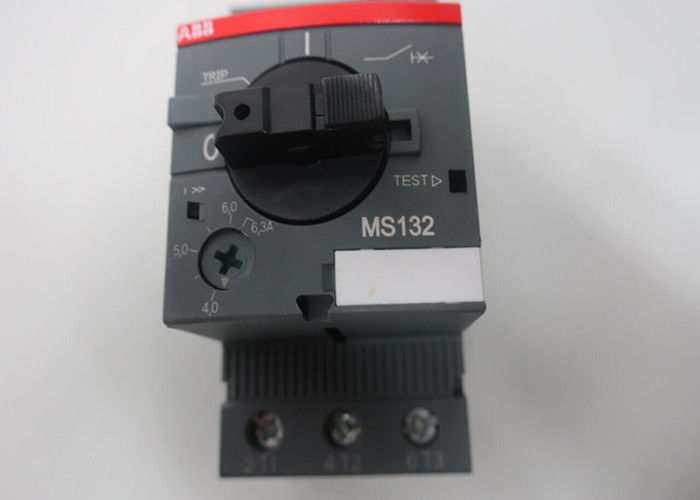

Ο χειροκίνητος εκκινητής κινητήρα MS132-6.3 (γνωστός και ως διακόπτης προστασίας κινητήρα ή χειροκίνητος προστατευτής κινητήρα) είναι μια συμπαγή συσκευή πλάτους 45 mm με ονομαστικό ρεύμα λειτουργίας Ie = 6,3 A.Αυτή η συσκευή χρησιμοποιείται για να ενεργοποιεί και να απενεργοποιεί χειροκίνητα τους κινητήρες και να τους προστατεύει αξιόπιστα και χωρίς την ανάγκη ασφάλειας από βραχυκυκλώματαΤο χειροκίνητο σύστημα εκκίνησης κινητήρα προσφέρει ονομαστική ικανότητα διακοπής βραχυκυκλώματος Ics = 100 kA σε 400 VAC και τάξη εκκίνησης 10.Επιπλέον χαρακτηριστικά είναι η ενσωματωμένη λειτουργία αποσύνδεσηςΗ χειροκίνητη εκκίνηση κινητήρα είναι κατάλληλη για εφαρμογές τριών και μονοφασικών.Η λαβή είναι κλειδωμένη για να προστατεύσει από μη εξουσιοδοτημένες αλλαγέςΟι βοηθητικές επαφές, οι επαφές σηματοδότησης, οι απελευθέρωσεις χαμηλής τάσης, οι διαδρομές μετακίνησης, οι 3 φάσεις μπαρών λεωφορείου, τα μπλοκ τροφοδοσίας ισχύος και οι διασταυρωτές τερματικών είναι διαθέσιμα ως αξεσουάρ.





Ο χειροκίνητος εκκινητής κινητήρα MS132-6.3 είναι μια ευπροσάρμοστη συσκευή που έχει σχεδιαστεί κυρίως για την προστασία των κινητήρων από διάφορα ηλεκτρικά σφάλματα, επιτρέποντας παράλληλα χειροκίνητο έλεγχο της λειτουργίας τους.Εδώ είναι τα βασικά χαρακτηριστικά και προδιαγραφές του MS132-6.3:

1. Τύπος διάταξης: Εγχειρίδιο εκκίνησης κινητήρα (γνωστό και ως διακόπτης προστασίας κινητήρα).

2. Γεύμα: Μικρό μεγέθος με πλάτος 45 mm, γεγονός που το καθιστά αποδοτικό σε χώρο.

3. Κατηγοριοποιημένο ρεύμα λειτουργίας (Ie): 6,3 A. Αυτό δείχνει το μέγιστο συνεχές ρεύμα που μπορεί να αντέξει η συσκευή υπό κανονικές συνθήκες λειτουργίας.

4. Δυνατότητα διακοπής βραχυκυκλώματος (Ics): 100 kA σε 400 VAC. Αυτό προσδιορίζει το μέγιστο ρεύμα σφάλματος που η συσκευή μπορεί να διακόψει με ασφάλεια χωρίς ζημιά.

5. Τάξη ταξιδιού: τάξη 10. Αυτό αναφέρεται στα χαρακτηριστικά ταξιδιού της συσκευής υπό συνθήκες υπερφόρτωσης.

6. Προστατευτικές λειτουργίες:

   • Προστασία από βραχυκυκλώματα: Προστατεύει από σφάλματα βραχυκυκλώματος.
   • Προστασία από υπερφόρτωση: Προστατεύει από συνεχείς συνθήκες υπερφόρτωσης.
   • Προστασία κατά φάσης: Προστατεύει από σενάρια φάσης.

7. Ενσωματωμένες λειτουργίες

   • Λειτουργία αποσύνδεσης: παρέχει ένα μέσο για να αποσύρεται ο κινητήρας με το χέρι.
   • Αντιστάθμιση θερμοκρασίας: εξασφαλίζει αξιόπιστη λειτουργία σε ένα εύρος θερμοκρασιών.
   • Μηχανισμός αποφυγής στροφών: Αποτρέπει τη χειροκίνητη κράτηση της συσκευής στη θέση "ενεργός" κατά την κατάσταση βλάβης.
   • Κλειδωτή λαβή: Ασφαλίζει τη λαβή για την πρόληψη μη εξουσιοδοτημένης λειτουργίας.

8. Λειτουργία: Κατάλληλη τόσο για εφαρμογές τριών όσο και μονοφασικών, προσφέροντας ευελιξία στον έλεγχο του κινητήρα.

9. Διαθέσιμα αξεσουάρ:

   • Βοηθητικές επαφές: Για πρόσθετους σκοπούς ελέγχου ή σηματοδότησης.
   • Συναντήσεις σηματοδότησης: Για την ένδειξη της κατάστασης του κινητήρα εκκίνησης.
   • Αποδέσμευση χαμηλής τάσης: Για την αυτόματη αποσύνδεση του κινητήρα κατά την πτώση τάσης.
   • Για δυνατότητες απομακρυσμένης κίνησης.
   • 3-Φάσης μπάρες λεωφορείου, μπλοκ τροφοδοσίας ενέργειας, τερματικοί διαχωρισμοί: Για ευκολότερη εγκατάσταση και σύνδεση.

10. Χερούλι: Διαθέτει περιστρεφόμενο χερούλι με σαφή ένδειξη της θέσης του διακόπτη, διευκολύνοντας την εύκολη λειτουργία και την ορατότητα της κατάστασης.



Παραγγελία

Ελάχιστη ποσότητα παραγγελίας:
1 κομμάτι
Αριθμός δασμολογίου:
85362010

Πιο δημοφιλείς λήψεις

Πίνακας δεδομένων, τεχνικές πληροφορίες:
2CDC131021D0202
Οδηγίες και εγχειρίδια
2CDC131022M6802
Οδηγίες και εγχειρίδια (Μέρος 2):
2CDC131060M0202
Ex Οδηγίες λειτουργίας:
2CDC131063M6801
Στροφή χαρακτηριστικών χρονοδιαγράμματος:
1SAM300505F0009
Ι2t Χαρακτηριστικό:
1SAM300507F0001
1SAM300507F0003
Χαρακτηριστικό ρεύματος διακοπής:
1SAM300508F0001
1SAM300508F0003
CAD διαμετρικό σχέδιο:
2CDC001079B0201
Διάγραμμα διαστάσεων:
1SAM300402F0001





Μέγεθος

Καθαρό πλάτος του προϊόντος:
45 χιλιοστά
Καθαρό ύψος του προϊόντος:
90 mm
Επικαιροποιημένο προϊόν
860,75 mm
Καθαρό βάρος του προϊόντος:
0.265 κιλά





Τεχνική

Δυνατότητα διακοπής βραχυκυκλώματος σε λειτουργία (Ics):
(230 V AC) 100 kA
(250 V DC) 3 πόλοι στη σειρά 10 kA
(400 V AC) 100 kA
(440 V AC) 30 kA
(500 V AC) 20 kA
(690 V AC) 3 kA
Δυνατότητα διακοπής τελικού βραχυκυκλώματος (Icu):
(230 V AC) 100 kA
(400 V AC) 100 kA
(440 V AC) 30 kA
(500 V AC) 20 kA
(690 V AC) 3 kA
Διορισμός ονομαστικού ρεύματος στιγμιαίου βραχυκυκλώματος (II):
78.8 Α
Πεδίο ρύθμισης:
4.0... 6.3 Α
Δυναμική λειτουργίας AC-3 (Pe):
(400 V) Τρεις φάσεις 2,2 kW
Δυναμικό λειτουργίας AC-3e (Pe):
(400 V) Τρεις φάσεις 2,2 kW
Διορισμένη τάση λειτουργίας:
Κεντρικό κύκλωμα 690 V AC
Κεντρικό κύκλωμα 250 V DC
Διορισμένο ρεύμα λειτουργίας (Ie):
6.3 Α
Διορισμένο ρεύμα λειτουργίας AC-3 (Ie):
6.3 Α
Διορισμένο ρεύμα λειτουργίας AC-3e (Ie):
6.3 Α
Διορισμένο ρεύμα λειτουργίας DC-5 (Ie):
6.3 Α
Κανονική συχνότητα (f):
Κεντρικό κύκλωμα 50 Hz
Κεντρικό κύκλωμα 60 Hz
Δραστηριακή συχνότητα (fsw):
0... 400 Hz
Καθορισμένη τάση αντίστασης παλμού (Uimp):
Κεντρικό κύκλωμα 6 kV
Ονομαστική τάση μόνωσης (Ui):
690 V
Απώλεια ισχύος:
σε ονομαστικές συνθήκες λειτουργίας ανά πόλο 0,7... 1,8 W
Αριθμός Πολωνών:
3
Συνηθισμένο θερμικό ρεύμα ελεύθερου αέρα (Ith):
Κεντρικό κύκλωμα 6.3 Α
Στον βαθμό προστασίας:
Οικισμός IP20
Τερματικά κύκλων IP10
βαθμός ρύπανσης:
3
Ηλεκτρική αντοχή:
50000 κύκλος
Μηχανική αντοχή:
100000 κύκλος
Τύπος τερματικού:
Τερματικά βιδών
Σύνδεση χωρητικότητας Κεντρικό κύκλωμα:
Ευέλικτο με σιδηροτροχιά 1/2x 0,75... 2,5 mm2
Ευέλικτο με μονωμένη σιδηροτροχιά 1/2x 0,75... 2,5 mm2
Ευέλικτο 1/2x 0,75... 2,5 mm2
Σκληρό 1/2x 1... 4 mm2
Δρόμος σφίξης:
Κεντρικό κύκλωμα 0,8... 1,2 N·m
Διάρκεια αποκόλλησης καλωδίου:
Κεντρικό κύκλωμα 9 mm
Συνιστώμενος οδηγός βίδα:
Pozidriv 2
Θέση στερέωσης:
1... 6
Εγκατάσταση σε σιδηρόδρομο DIN:
Τροχαία οχήματα με κινητήρα
TH35-7.5 (35 x 7.5 mm σιδηροτροχιά στερέωσης) σύμφωνα με την IEC 60715
Ελάχιστη απόσταση στερέωσης:
Ηλεκτρική πίνακα, οριζόντια - Μέχρι 400 V 0 mm
Ηλεκτρική κυψέλη, οριζόντια - Μέχρι 690 V 1,5 mm
Ηλεκτρική πίνακα, κάθετη 75 mm
Άλλες συσκευές ίδιου τύπου, οριζόντια 0 mm
Άλλες συσκευές ίδιου τύπου, κάθετης πλάκας 150 mm
Τύπος ενεργοποιητή:
Επιστροφική λαβή
Αναφορά θέσης επαφής:
Ενεργοποιημένο / ΑΠΕ / ΤΡΙΠ
Πρότυπα:
IEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
Δελτίο ΕΚ 60335-2-40
Παρατηρήσεις:
UL508 Αυτοπροστατευόμενος συνδυασμός ελεγκτή κινητήρα (τύπου Ε) σε συνδυασμό με το τεμάχιο τροφοδοσίας S1-M3-xx

Τεχνική UL/CSA

Διορισμός ρεύματος βραχυκυκλώματος (SCCR):
Χειροκίνητοι αυτοπροστατευόμενοι ελεγκτές συνδυασμού (τύπου Ε), (480Y / 277 V AC) 65 kA
Χειροκίνητοι αυτοπροστατευόμενοι ελεγκτές συνδυασμού (τύπου Ε), (600Y / 347 V AC) 18 kA
Οποιεσδήποτε ασφάλειες ή διακόπτες κυκλωμάτων που περιλαμβάνονται στον κατάλογο UL, ομαδικές εγκαταστάσεις (480 V AC) 65 kA
Οποιεσδήποτε ασφάλειες ή διακόπτες κυκλωμάτων που περιλαμβάνονται στον κατάλογο UL, ομαδικές εγκαταστάσεις (600 V AC) 35 kA
Οποιεσδήποτε ασφάλειες ή διακόπτες κυκλωμάτων που περιλαμβάνονται στον κατάλογο UL, αποσύνδεση κινητήρα (480 V AC) 65 kA
Οποιεσδήποτε ασφάλειες ή διακόπτες κυκλωμάτων που περιλαμβάνονται στον κατάλογο UL, αποσύνδεση κινητήρα (600 V AC) 18 kA
Οποιεσδήποτε ασφάλειες ή διακόπτες κυκλωμάτων που περιλαμβάνονται στον κατάλογο UL, προστασία των καλωδιαστών από βρύση σε ομαδικές εγκαταστάσεις (480Y / 277 V AC) 65 kA
Οποιεσδήποτε ασφάλειες ή διακόπτες κυκλωμάτων που περιλαμβάνονται στον κατάλογο UL, προστασία των καλωδιαστών από βρύση σε ομαδικές εγκαταστάσεις (600Y / 347 V AC) 18 kA
Μέγιστη τάση λειτουργίας UL/CSA:
Κεντρικό κύκλωμα 600 V AC




Κατηγορία ίππων UL/CSA:
(200 V AC) Τρεις Φάσεις 1 Hp
(208 V AC) Τρεις Φάσεις 1 Hp
(220... 240 V AC) Τρεις φάσεις 1,5 Hp
(440... 480 V AC) Τρεις φάσεις 3 Hp
(550... 600 V AC) Τρεις φάσεις 5 Hp
Χρήση κινητήρα με πλήρες φορτίο:
(200 V AC) Τρεις φάσεις 6.3 A
(208 V AC) Τρεις φάσεις 6.3 A
(220... 240 V AC) Τρεις Φάσεις 6.3 A
(440... 480 V AC) Τρεις Φάσεις 4.8 A
(550... 600 V AC) Τρεις φάσεις 6.1 A
Κλειδωμένοι ροτορικοί ενισχυτές:
(200 V AC) Τρεις Φάσεις 37,8 A
(208 V AC) Τρεις φάσεις 37,8 A
(220... 240 V AC) Τρεις φάσεις 37,8 A
(440... 480 V AC) Τρεις φάσεις 32 Α
(550... 600 V AC) Τρεις Φάσεις 36,8 A
Γενική χρήση UL/CSA:
(600 V AC) 6,3 A
Σύνδεση χωρητικότητας Κεντρικό κύκλωμα UL/CSA:
Ευέλικτο 1/2x 16-12 AWG
Σφραγισμένα 1/2x 16-12 AWG
Δρόμος σφίξης UL/CSA:
Κεντρικό κύκλωμα 10... 12 in·lb

Περιβαλλοντική

Θερμοκρασία αέρα περιβάλλοντος:
Γύρω από το περίβλημα 0... + 40 °C
Λειτουργία -25... +70 °C
Ενεργειακή αντιστάθμιση -25... +60 °C
Αποθήκευση -50... +80 °C
Αποζημίωση θερμοκρασίας αέρα περιβάλλοντος:
- Ναι, ναι.
Μέγιστο επιτρεπόμενο ύψος λειτουργίας:
2000 m
Αντοχή σε κρούσματα σύμφωνα με την IEC 60068-2-27:
11 ms Πυξί 25g
Αντίσταση στις δονήσεις:
5g 3... 150 Hz
