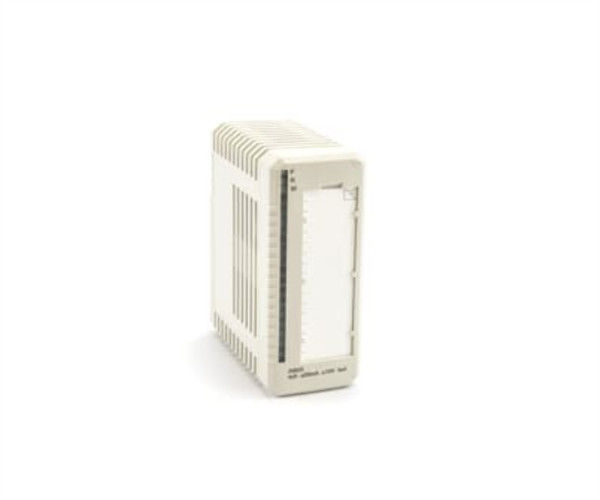

Μοντέλο αναλογικής εισόδου I/O ABB AI825 3BSE036456R1 S800
Περιγραφή
Το AI825 Analog Input Module διαθέτει 4 ατομικά απομονωμένες, διπολικές εισόδους ρεύματος / τάσης.
Η μονάδα διαθέτει είσοδο συνεχούς ρεύματος που αντέχει έως 6,3 V και είσοδο προστατευόμενου ρεύματος υπερεπιβάσεως που αντέχει έως +30 V dc. Το ρεύμα περιορίζεται από αντίσταση PTC.
Η ισχύς των σταδίων εισόδου μετατρέπεται από το 24 V στο ModuleBus.
Γενικές πληροφορίες
| Αριθμός άρθρου |
3BSE036456R1 |
| Τύπος |
Αναλογική είσοδος |
| Προδιαγραφές σήματος |
-20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10 V |
| Αριθμός καναλιών |
4 |
| HART |
- Όχι, όχι. |
| Εθνική Εταιρεία |
- Όχι, όχι. |
| Απολύσεις |
- Όχι, όχι. |
| Υψηλή ακεραιότητα |
- Όχι, όχι. |
| Εσωτερική ασφάλεια |
- Όχι, όχι. |
| Μηχανική |
S800 |
Λεπτομερή στοιχεία
| Απόφαση |
14 bit συν σημάδι |
| Αντίσταση εισόδου |
10 MΩ (εισόδου τάσης)
50 Ω (έσοδος ρεύματος) |
| Απομόνωση |
Ατομικά απομονωμένα, από κανάλι σε κανάλι και σε κοινό κύκλωμα |
| Κάτω/πάνω από το εύρος |
± 15% |
| Λάθος |
Μέγιστο 0,1% |
| Κλίση θερμοκρασίας |
Μέγιστο 47 ppm/°C (0..10V), μέγιστο 34 ppm/°C (±10V), μέγιστο 78 ppm/°C (0..20mA), μέγιστο 57 ppm/°C (±20mA) |
| Φίλτρο εισόδου (χρόνος άνοδος 0-90%) |
115 ms (εισαγωγή τάσης), 130 ms (εισαγωγή ρεύματος) |
| Χρόνος κύκλου ενημέρωσης |
< 10 ms |
| Μέγιστο μήκος καλωδίου πεδίου |
600 μέτρα |
| CMRR, 50Hz, 60Hz |
120 dB |
| NMRR, 50Hz, 60Hz |
> 40 dB σε 50 Hz, > 55 dB σε 60 Hz |
| Ονομαστική τάση μόνωσης |
250 V |
| Ηλεκτρική τάση δοκιμής |
1900 V συνεχής ρεύμα ch-ch, 3250 V συνεχής ρεύμα ch-ground/system, |
| Απορρόφηση ισχύος |
Τύπος 2,5 W, μέγιστο 3,2 W |
| Η κατανάλωση ρεύματος +5 V Modulebus |
Τύπος 70 mA, μέγιστο 100 mA |
| Η κατανάλωση ρεύματος +24 V Modulebus |
Τύπος 90 mA, μέγιστο 110 mA |
Συμφωνία
| Χρήση με MTU |
Ειδικότερα: |
| Κωδικός κλειδιού |
Εισαγγελέας
|
Μέγεθος
| Διάμετρο |
45 mm (1,77 ̊) |
| Βαθμός |
102 mm (4.01 ), 111 mm (4.37 ), συμπεριλαμβανομένου του συνδέσμου |
| Υψόμετρο |
119 mm (4.7 ̊) |
| Βάρος |
00,22 kg (0,49 lbs) |
Χαρακτηριστικά και οφέλη
- 4 κανάλια μεμονωμένων γαλβανικών εισόδων για +20 mA, 0...20 mA, 4...20 mA, +10 V, 0...10 V, 2...10 V
- 14 bit ανάλυση συν σημάδι
- Αντίστασης σάντουτ εισόδου προστατευμένη μέχρι 30 V συνεχούς ισχύος
- Η είσοδος αντέχει την επικοινωνία HART
ΜΜΕ που ταιριάζουν με το προϊόν αυτό
Γενικά ερωτήματα:
Ε: Ποια είναι η εμπορική ονομασία του προϊόντος;
Α: Το εμπορικό σήμα του προϊόντος είναι ABB.
Ε: Ποιος είναι ο αριθμός μοντέλου του προϊόντος;
Α: Ο αριθμός μοντέλου του προϊόντος είναιΑΙ825 3BSE036456R1.
Ε: Πού παράγεται το προϊόν;
Α: Το προϊόν κατασκευάζεται στην Ινδία.
Ε: Ποιοι είναι οι διαθέσιμοι όροι πληρωμής;
Α: Οι διαθέσιμοι όροι πληρωμής είναι T/T, Western Union και PAYONEER.
Ε: Ποιος είναι ο χρόνος παράδοσης του προϊόντος;
Α: Ο χρόνος παράδοσης του προϊόντος είναι 3-5 ημέρες.
