Name: ABB 3BSE008516R1 Αναλογική είσοδος έξοδος Τερματισμός μονάδα AI810
Brand: Wisdomlong Technology CO.，LTD
SKU: AI810 3BSE008516R1
Price: 1.00 USD
Availability: InStock

Αρχική Σελίδα Προϊόντα Περιττή ενότητα παροχής ηλεκτρικού ρεύματος

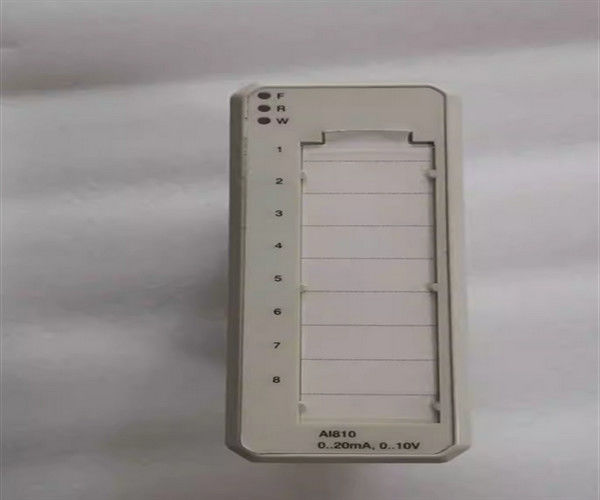

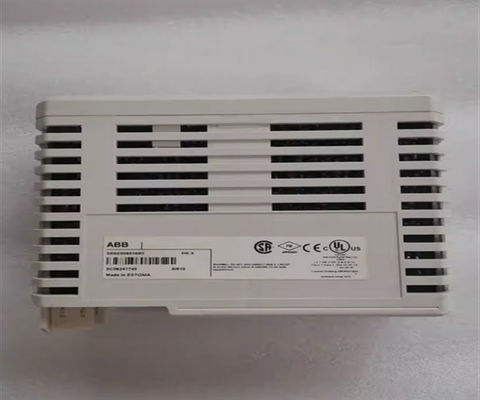

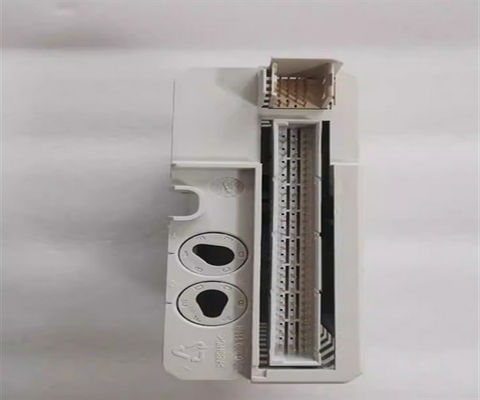

ABB 3BSE008516R1 Αναλογική είσοδος έξοδος Τερματισμός μονάδα AI810

Λεπτομέρειες:

Τόπος καταγωγής:	FI
Μάρκα:	ABB
Πιστοποίηση:	Does not supply
Αριθμό μοντέλου:	AI810 3BSE008516R1

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	σε κουτί
Χρόνος παράδοσης:	3-5 ημέρες
Όροι πληρωμής:	T/T, Western Union, PAYONEER
Δυνατότητα προσφοράς:	10

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Ετικέτα:	ABB	Τύπος καναλιού:	ΔΕ
Βάρος:	00,3 κιλά	Απομόνωση:	Μεμονωμένα γαλβανικά απομονωμένα κανάλια
Τύπος προϊόντος:	Δοκιμαστική μονάδα	Ταυτοποίηση προϊόντος:	AI810 3BSE008516R1
Θέση RoHS:	Μετά την οδηγία 2011/65/ΕΕ της ΕΕ	Αριθμός τμήματος:	AI810 3BSE008516R1

ABB 3BSE008516R1 Αναλογική είσοδος έξοδος Τερματισμός μονάδα AI810

Περιγραφή

Το AI810 Analog Input Module έχει 8 κανάλια. Κάθε κανάλι μπορεί να είναι είτε μια είσοδος τάσης ή ρεύματος. Η είσοδος ρεύματος είναι σε θέση να χειριστεί ένα βραχυκύκλωμα στην τροφοδοσία του πομπού τουλάχιστον 30 V d.c χωρίς ζημιάΟ περιορισμός του ρεύματος εκτελείται με αντίσταση PTC. Η αντίσταση εισόδου του ρεύματος εισόδου είναι 250 Ω, συμπεριλαμβανομένου του PTC.

Η είσοδος τάσης είναι ικανή να αντέξει υπερ- ή υποτάσεις τουλάχιστον 30 V συνεχούς ρεύματος. Η αντίσταση εισόδου είναι 290k ohm. Η τροφοδοσία του πομπού μπορεί να συνδεθεί με L1+, L1- και/ή L2+, L2-.

Γενικές πληροφορίες

Αριθμός άρθρου	3BSE008516R1
Τύπος	Αναλογική είσοδος
Προδιαγραφές σήματος	0..20mA, 4..20mA, 0..10V, 2..10V
Αριθμός καναλιών	8
Τύπος σήματος	Μονοπολικές μονοκορδισμένες
HART	- Όχι, όχι.
Εθνική Εταιρεία	- Όχι, όχι.
Απολύσεις	- Όχι, όχι.
Υψηλή ακεραιότητα	- Όχι, όχι.
Εσωτερική ασφάλεια	- Όχι, όχι.
Μηχανική	S800

Λεπτομερή στοιχεία

Απόφαση	12 bit
Αντίσταση εισόδου	290 kΩ (εισεχόμενη τάση) 230 - 275 kΩ (έσοδος ρεύματος)
Απομόνωση	Ομαδικά απομονωμένα από το έδαφος
Κάτω/πάνω από το εύρος	-5% / +15%
Λάθος	Μέγιστο 0,1%
Κλίση θερμοκρασίας	Τύπος: 70 ppm/°C, μέγιστο 100 ppm/°C, ρεύμα: 50 ppm/°C, μέγιστο 80 ppm/°C
Φίλτρο εισόδου (χρόνος άνοδος 0-90%)	140 ms
Χρόνος κύκλου ενημέρωσης	8 ms
Περιορισμός ρεύματος	Η ισχύς του πομπού μπορεί να περιορίζεται από το MTU
Μέγιστο μήκος καλωδίου πεδίου	600 μέτρα
Μέγιστη τάση εισόδου (μη καταστροφική)	30 V συνεχής ρεύμα
NMRR, 50Hz, 60Hz	> 40 dB
Ονομαστική τάση μόνωσης	50 V
Ηλεκτρική τάση δοκιμής	500 V α.κ.
Απορρόφηση ισχύος	1.5 W
Η κατανάλωση ρεύματος +5 V Modulebus	70 mA
Η κατανάλωση ρεύματος +24 V Modulebus	40 mA
Η κατανάλωση ρεύματος +24 V εξωτερική	0

Διαγνωστική

Προσωρινά LED	F (αλτ), R (un), W (αγρύπνηση)
Εποπτεία	Εσωτερική τροφοδοσία
Αναφορά της κατάστασης της εποπτείας	Λάθος ενότητας, προειδοποίηση ενότητας, σφάλμα καναλιού

Μέγεθος

Διάμετρο	45 mm (1,77 ̊)
Βαθμός	102 mm (4.01 ), 111 mm (4.37 ), συμπεριλαμβανομένου του συνδέσμου
Υψόμετρο	119 mm (4.7 ̊)
Βάρος	0.2 kg (0,44 lbs)

Χαρακτηριστικά και οφέλη

8 κανάλια για 0...20 mA, 4...20 mA, 0...10 V ή 2...10 V συνεχούς ρεύματος, μονομερείς μονοπολικές εισόδους
1 ομάδα 8 καναλιών απομονωμένων από το έδαφος
12 bit ανάλυση
Αντίστοιχες ράβδους εισόδου που προστατεύονται σε 30 V από αντίσταση PTC
Οι αναλογικές εισόδους είναι βραχυκύκλωμα ασφαλισμένο σε ZP ή +24 V
Η είσοδος αντέχει στην επικοινωνία HART.

Γενικά ερωτήματα:

Ε: Ποια είναι η εμπορική ονομασία του προϊόντος;
Α: Το εμπορικό σήμα του προϊόντος είναι ABB.
Ε: Ποιος είναι ο αριθμός μοντέλου του προϊόντος;
Α: Ο αριθμός μοντέλου του προϊόντος είναιΑΙ810 3BSE008516R1.
Ε: Πού παράγεται το προϊόν;
Α: Το προϊόν κατασκευάζεται στην Ινδία.
Ε: Ποιοι είναι οι διαθέσιμοι όροι πληρωμής;
Α: Οι διαθέσιμοι όροι πληρωμής είναι T/T, Western Union και PAYONEER.
Ε: Ποιος είναι ο χρόνος παράδοσης του προϊόντος;
Α: Ο χρόνος παράδοσης του προϊόντος είναι 3-5 ημέρες.
