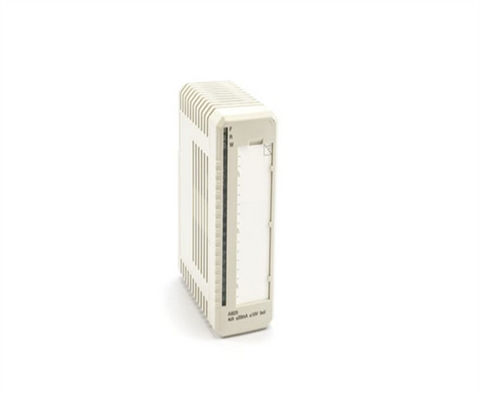

Name: ABB AI825 3BSE036456R1 Αναλογική είσοδος 4 ch Εποπτική μονάδα τροφοδοσίας
Brand: Wisdomlong Technology CO.，LTD
SKU: ΑΙ825 3BSE036456R1
Price: 1.00 USD
Availability: InStock

Αρχική Σελίδα Προϊόντα Περιττή ενότητα παροχής ηλεκτρικού ρεύματος

ABB AI825 3BSE036456R1 Αναλογική είσοδος 4 ch Εποπτική μονάδα τροφοδοσίας

Λεπτομέρειες:

Τόπος καταγωγής:	FI
Μάρκα:	ABB
Πιστοποίηση:	Does not supply
Αριθμό μοντέλου:	ΑΙ825 3BSE036456R1

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	σε κουτί
Χρόνος παράδοσης:	3-5 ημέρες
Όροι πληρωμής:	T/T, Western Union, PAYONEER
Δυνατότητα προσφοράς:	10

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Ετικέτα:	ABB	Τύπος καναλιού:	ΔΕ
Βάρος:	00,3 κιλά	Απομόνωση:	Μεμονωμένα γαλβανικά απομονωμένα κανάλια
Τύπος προϊόντος:	Δοκιμαστική μονάδα	Ταυτοποίηση προϊόντος:	ΑΙ825 3BSE036456R1
Θέση RoHS:	Μετά την οδηγία 2011/65/ΕΕ της ΕΕ	Αριθμός τμήματος:	ΑΙ825 3BSE036456R1

ABB AI825 3BSE036456R1 Αναλογική είσοδος 4 ch Εποπτική μονάδα τροφοδοσίας

Περιγραφή

Το AI825 Analog Input Module διαθέτει 4 ατομικά απομονωμένες, διπολικές εισόδους ρεύματος / τάσης.

Η μονάδα διαθέτει είσοδο συνεχούς ρεύματος που αντέχει έως 6,3 V και είσοδο προστατευόμενου ρεύματος υπερεπιβάσεως που αντέχει έως +30 V dc. Το ρεύμα περιορίζεται από αντίσταση PTC.

Η ισχύς των σταδίων εισόδου μετατρέπεται από το 24 V στο ModuleBus.

Γενικές πληροφορίες

Αριθμός άρθρου	3BSE036456R1
Τύπος	Αναλογική είσοδος
Προδιαγραφές σήματος	-20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10 V
Αριθμός καναλιών	4
HART	- Όχι, όχι.
Εθνική Εταιρεία	- Όχι, όχι.
Απολύσεις	- Όχι, όχι.
Υψηλή ακεραιότητα	- Όχι, όχι.
Εσωτερική ασφάλεια	- Όχι, όχι.
Μηχανική	S800

Λεπτομερή στοιχεία

Απόφαση	14 bit συν σημάδι
Αντίσταση εισόδου	10 MΩ (εισόδου τάσης) 50 Ω (έσοδος ρεύματος)
Απομόνωση	Ατομικά απομονωμένα, από κανάλι σε κανάλι και σε κοινό κύκλωμα
Κάτω/πάνω από το εύρος	± 15%
Λάθος	Μέγιστο 0,1%
Κλίση θερμοκρασίας	Μέγιστο 47 ppm/°C (0..10V), Μέγιστο 34 ppm/°C (±10V), Μέγιστο 78 ppm/°C (0..20mA), Μέγιστο 57 ppm/°C (±20mA)
Φίλτρο εισόδου (χρόνος άνοδος 0-90%)	115 ms (εισαγωγή τάσης), 130 ms (εισαγωγή ρεύματος)
Χρόνος κύκλου ενημέρωσης	< 10 ms
Μέγιστο μήκος καλωδίου πεδίου	600 μέτρα
CMRR, 50Hz, 60Hz	120 dB
NMRR, 50Hz, 60Hz	> 40 dB σε 50 Hz, > 55 dB σε 60 Hz
Ονομαστική τάση μόνωσης	250 V
Ηλεκτρική τάση δοκιμής	1900 V συνεχής ρεύμα ch-ch, 3250 V συνεχής ρεύμα ch-ground/system,
Απορρόφηση ισχύος	Τύπος 2,5 W, μέγιστο 3,2 W
Η κατανάλωση ρεύματος +5 V Modulebus	Τύπος 70 mA, μέγιστο 100 mA
Η κατανάλωση ρεύματος +24 V Modulebus	Τύπος 90 mA, μέγιστο 110 mA
Η κατανάλωση ρεύματος +24 V εξωτερική	0

Διαγνωστική

Προσωρινά LED	F (αλτ), R (un), W (αγρύπνηση)
Εποπτεία	Εσωτερική τροφοδοσία
Αναφορά της κατάστασης της εποπτείας	Λάθος ενότητας, προειδοποίηση ενότητας, σφάλμα καναλιού

Μέγεθος

Διάμετρο	45 mm (1,77 ̊)
Βαθμός	102 mm (4.01 ), 111 mm (4.37 ), συμπεριλαμβανομένου του συνδέσμου
Υψόμετρο	119 mm (4.7 ̊)
Βάρος	00,22 kg (0,49 lbs)

Χαρακτηριστικά και οφέλη

4 κανάλια μεμονωμένων γαλβανικών εισόδων για +20 mA, 0...20 mA, 4...20 mA, +10 V, 0...10 V, 2...10 V
14 bit ανάλυση συν σημάδι
Αντίστασης σάντουτ εισόδου προστατευμένη μέχρι 30 V συνεχούς ισχύος
Η είσοδος αντέχει την επικοινωνία HART

Γενικά ερωτήματα:

Ε: Ποια είναι η εμπορική ονομασία του προϊόντος;
Α: Το εμπορικό σήμα του προϊόντος είναι ABB.
Ε: Ποιος είναι ο αριθμός μοντέλου του προϊόντος;
Α: Ο αριθμός μοντέλου του προϊόντος είναιΑΙ825 3BSE036456R1.
Ε: Πού παράγεται το προϊόν;
Α: Το προϊόν κατασκευάζεται στην Ινδία.
Ε: Ποιοι είναι οι διαθέσιμοι όροι πληρωμής;
Α: Οι διαθέσιμοι όροι πληρωμής είναι T/T, Western Union και PAYONEER.
Ε: Ποιος είναι ο χρόνος παράδοσης του προϊόντος;
Α: Ο χρόνος παράδοσης του προϊόντος είναι 3-5 ημέρες.
