ABB AI843 Ανάλογη είσοδος, περιττή ή μονή 1 × 8 Ch, ABB S800 I/O

Λεπτομέρειες:

Τόπος καταγωγής:	FI
Μάρκα:	ABB
Πιστοποίηση:	Does not supply
Αριθμό μοντέλου:	AI843 3BSE028925R1

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	σε κουτί
Χρόνος παράδοσης:	3-5 ημέρες
Όροι πληρωμής:	T/T, Western Union, PAYONEER
Δυνατότητα προσφοράς:	10

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Ετικέτα:	ABB	Τύπος καναλιού:	ΔΕ
Βάρος:	00,3 κιλά	Απομόνωση:	Μεμονωμένα γαλβανικά απομονωμένα κανάλια
Τύπος προϊόντος:	Δοκιμαστική μονάδα	Ταυτοποίηση προϊόντος:	AI843 3BSE028925R1
Θέση RoHS:	Μετά την οδηγία 2011/65/ΕΕ της ΕΕ	Αριθμός τμήματος:	AI843 3BSE028925R1

ABB AI843 Ανάλογη είσοδος, περιττή ή μονή 1 × 8 Ch, ABB S800 I/O

Περιγραφή

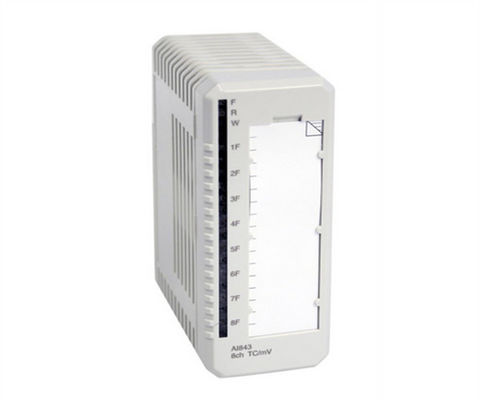

Το AI843 Thermocouple/mV Input Module παρέχει 8 διαφορικά κανάλια εισόδου για μετρήσεις Thermocouple/mV. Τα εύρη μετρήσεων που μπορούν να ρυθμιστούν ανά κανάλι είναι: -30 mV έως +75 mV γραμμικά ή ΤC τύποι Β,C, E, J, K, L, N, R, S, T και U. Χρησιμοποιείται ένα ξεχωριστό κανάλι Pt100 για τις μετρήσεις θερμοκρασίας Cold Junction (περιβαλλοντικής θερμοκρασίας), λειτουργώντας ως κανάλι CJ για το Ch 1...8.

Η θερμοκρασία σύνδεσης μπορεί να μετρείται τοπικά στα τερματικά βίδες των MTU ή σε μονάδα σύνδεσης μακριά από τη συσκευή.μια σταθερή θερμοκρασία διασταύρωσης για τη μονάδα μπορεί να ορίζεται από τον χρήστη (ως παράμετρο) ή θερμοκρασία διασταύρωσης που ορίζεται από την εφαρμογή.

Γενικές πληροφορίες

Αριθμός άρθρου	3BSE028925R1
Τύπος	Αναλογική είσοδος
Προδιαγραφές σήματος	-30..75 mV γραμμική, τύποι TC Β, C, E, J, K, L, N, R, S, T και U
Αριθμός καναλιών	8
Τύπος σήματος	Βλέπε πίνακα
HART	- Όχι, όχι.
Εθνική Εταιρεία	- Όχι, όχι.
Απολύσεις	- Ναι, ναι.
Υψηλή ακεραιότητα	- Όχι, όχι.
Εσωτερική ασφάλεια	- Όχι, όχι.
Μηχανική	S800

Λεπτομερή στοιχεία

Απόφαση	16 bits
Αντίσταση εισόδου	> 1 MΩ
Απομόνωση	Ομαδικά απομονωμένα από το έδαφος
Λάθος	Μέγιστο 0,1%
Κλίση θερμοκρασίας	Συνήθως 10 ppm/°C, μέγιστο 25 ppm/°C
Φίλτρο εισόδου (χρόνος άνοδος 0-90%)	1.1 kHz
Χρόνος κύκλου ενημέρωσης	320 + 80 * (αριθμός ενεργών καναλιών) ms σε 50 Hz 267 + 67 * (αριθμός ενεργών καναλιών) σε 60 Hz
Μέγιστο μήκος καλωδίου πεδίου	600 μέτρα (656 μέτρα) ή μέγιστο 500 Ω
CMRR, 50Hz, 60Hz	100 dB
NMRR, 50Hz, 60Hz	> 40 dB
Ονομαστική τάση μόνωσης	50 V
Ηλεκτρική τάση δοκιμής	500 V α.κ.
Απορρόφηση ισχύος	1.5 W
Η κατανάλωση ρεύματος +5 V Modulebus	60 mA
Η κατανάλωση ρεύματος +24 V Modulebus	50 mA
Η κατανάλωση ρεύματος +24 V εξωτερική	0

Διαγνωστική

Προσωρινά LED	F (αλτ), R (un), W (αγρύπνηση)
Εποπτεία	Λάθος μονάδας: κανάλια αναφοράς εκτός ορίων, χαμηλή παροχή ρεύματος Λάθος καναλιού: ανοιχτό κύκλωμα, Λάθος καναλιού CJ (τμήμα 8): εκτός εύρους <-40°C (-40°F) και >100°C (212°F) Διάδρομος διασταύρωσης) Λάθος καναλιού Γραμμικό: κανένα
Αναφορά της κατάστασης της εποπτείας	Λάθος ενότητας, προειδοποίηση ενότητας, σφάλμα καναλιού

Μέγεθος

Διάμετρο	45 mm (1,77 ̊)
Βαθμός	102 mm (4.01 ), 111 mm (4.37 ), συμπεριλαμβανομένου του συνδέσμου
Υψόμετρο	119 mm (4.7 ̊)
Βάρος	00,157 kg (0,35 lbs)

Χαρακτηριστικά και οφέλη

8 διαχωριστικά κανάλια εισόδου για θερμοσύνθεση/mV
Μία ή περισσότερες εργασίες
Ένα ξεχωριστό κανάλι χρησιμοποιείται ως κανάλι CJ (4-σύρμα Pt100 RTD)
Ποικιλία θερμοσύνδεσης με τα ακόλουθα χαρακτηριστικά: B, C, E, J, K, L, N, R, S, T και U
16 bit ανάλυση (μετατροπέας A/D)
Οι εισροές παρακολουθούνται για το ανοιχτό κύκλωμα ρήξης καλωδίου

Γενικά ερωτήματα:

Ε: Ποια είναι η εμπορική ονομασία του προϊόντος;
Α: Το εμπορικό σήμα του προϊόντος είναι ABB.
Ε: Ποιος είναι ο αριθμός μοντέλου του προϊόντος;
Α: Ο αριθμός μοντέλου του προϊόντος είναιΑΙ843 3BSE028925R1.
Ε: Πού παράγεται το προϊόν;
Α: Το προϊόν κατασκευάζεται στην Ινδία.
Ε: Ποιοι είναι οι διαθέσιμοι όροι πληρωμής;
Α: Οι διαθέσιμοι όροι πληρωμής είναι T/T, Western Union και PAYONEER.
Ε: Ποιος είναι ο χρόνος παράδοσης του προϊόντος;
Α: Ο χρόνος παράδοσης του προϊόντος είναι 3-5 ημέρες.
