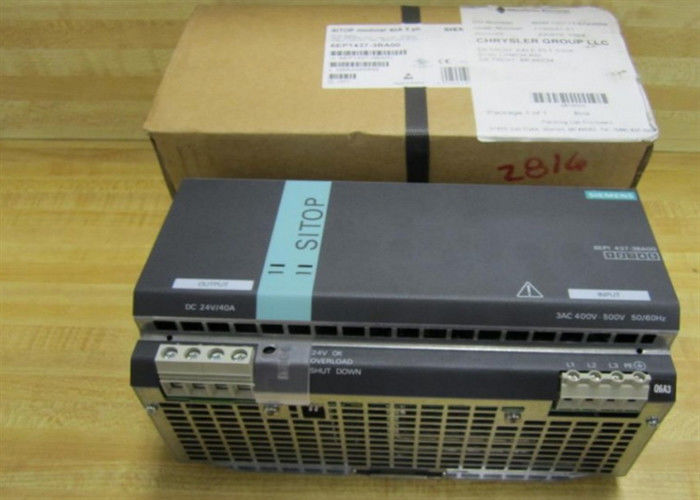

Siemens 6EP1 437 3BA00 Ενέργεια Εισαγωγή 400-500 V 3 AC Έκδοση: 24 V DC/40 A Σημειώσεις

Siemens 6EP1 437 3BA00 Ενέργεια Εισαγωγή 400-500 V 3 AC Έκδοση: 24 V DC/40 A Σημειώσεις


Λεπτομέρειες του 6EP1 437 3BA00

Αριθμός άρθρου (αριθμός που προορίζεται για την αγορά) 6EP1437-3BA00
Περιγραφή του προϊόντος SITOP αρθρωτή 40 A σταθεροποιημένη είσοδος τροφοδοσίας: 400-500 V 3 AC έξοδος: 24 V DC/40 A
Επισκόπηση των δεδομένων παραγγελίας της οικογένειας προϊόντων
Ο κύκλος ζωής του προϊόντος (PLM) PM400:Ξεκίνησε η σταδιακή κατάργηση
PLM Ημερομηνία έναρξης ισχύος Η σταδιακή κατάργηση του προϊόντος από: 01.10.2014

Εισαγωγή
Δελτίο δεδομένων 6EP1437-3BA00
Δοκιμαστικό σύστημα
ΣΙΤΟΠ 40 Α σταθεροποιημένο
εισροή τροφοδοσίας: 3 AC 400-
500 V: 24 V DC/40 A
Εισαγωγή
Εισαγωγή 3-φασικού εναλλασσόμενου ρεύματος
Αξία ονομαστικής τάσης VIN ονομαστική 400... 500 V
Πεδίο τάσης AC 320... 550 V
● Σημείωση Ξεκινώντας από Vin > 340 V
Εισαγωγή ευρείας εμβέλειας Ναι
Αντίσταση υπέρτασης 2,3 × VIN ονομαστική, 1,3 ms
Κύρια συστοιχία αποθήκευσης σε Vin = 400 V
Κύρια θωρακιστικά στα χαμηλά ονομαστικά όρια εξόδου, ελάχιστα 6 ms· σε VIN = 400 V
Ονομαστική συχνότητα γραμμής 1 50 Hz
Ονομαστική συχνότητα γραμμής 2 60 Hz
Ονομαστικό εύρος γραμμής 47... 63 Hz
ρεύμα εισόδου
● σε ονομαστική τάση εισόδου 400 V 2.2 A
Περιορισμός ρεύματος ενεργοποίησης (+ 25 °C), μέγιστο 70 A
Ι2t, μέγιστο 2,8 A2·s
Ενσωματωμένη εισερχόμενη ασφάλεια καμία
Προστασία στην είσοδο ηλεκτρικής ενέργειας από το δίκτυο (IEC 898) Απαιτείται: μικροσκοπικός διακόπτης 3 πόλων 10... 16 A
χαρακτηριστικό C ή διακόπτη κυκλώματος 3RV2011-1DA10 (επιλογή 3 Α) ή
3RV2711-1DD10 (UL 489)

Αποδόσεις
Ελεγχόμενη, απομονωμένη τάση συνεχούς ρεύματος
Διορισμένη τάση Vout DC
24V
Συνολική ανοχή, στατική ±
3%
Αντιστάθμιση στατικού δικτύου, περίπου.
00,1%
Στατική εξισορρόπηση φορτίου, περίπου
00,2%
Μειονέκτημα κυματισμού, μέγιστο.
100 mV
Πύργοι από κορυφή σε κορυφή, μέγιστο (περίοδος: 20 MHz)
200 mV
Πεδίο ρύθμισης
24- Ναι.28.8V
ρυθμιζόμενη τάση εξόδου λειτουργίας προϊόντος
- Ναι, ναι.
Ρυθμίσεις τάσης εξόδου
μέσω δυνατιόμετρου: max.960 W
Εμφάνιση κατάστασης
Πράσινο LED για 24 V
Σηματοδοσία
μέσω μονάδας σηματοδότησης ((6EP1961-3BA10)
Συμπεριφορά ενεργοποίησης/αποσύνδεσης
Καμία υπέρβαση του Vout (μαλακή εκκίνηση)
Αναβολή εκτόξευσης, μέγιστο.
2.5 s
χρόνος αύξησης τάσης της μέγιστης τάσης εξόδου

Κατηγορία ισχύος 40 A
Πεδίο ρεύματος 0... 40 A
● Σημείωση: +60... +70 °C: Αφαίρεση 2%/K
τροφοδοτούμενη ενεργή ισχύς 960 W
βραχυπρόθεσμο ρεύμα υπερφόρτωσης
● σε βραχυκύκλωμα κατά τη διάρκεια λειτουργίας 120 A
διάρκεια ικανότητας υπερφόρτωσης για υπερβολικό ρεύμα
● σε βραχυκύκλωμα κατά τη διάρκεια λειτουργίας 25 ms
σταθερό ρεύμα υπερφόρτωσης
● σε βραχυκύκλωμα κατά την έναρξη της συνήθους 46 A
Παράλληλη εναλλαγή για βελτιωμένες επιδόσεις Ναι, δυνατότητα εναλλαγής
Αριθμός παράλληλων εναλλάξιμων μονάδων για βελτιωμένες
επιδόσεις
2
Αποτελεσματικότητα
Αποτελεσματικότητα κατά τη βαθμολογία Vout, κατά τη βαθμολογία Lout, περίπου 90%
Απώλεια ισχύος σε ονομαστικό Vout, ονομαστικό Lout, περίπου 106 W
Έλεγχος κλειστού κυκλώματος
Δυναμική αντιστάθμιση δικτύου (Vin ονομαστικό ±15 %), μέγιστο 1 %
Δυναμική εξομάλυνση φορτίου (Iout: 50/100/50 %), Uout ± typ.
Χρόνος ρύθμισης βήματος φορτίου 50 έως 100%, συνήθως 4 ms
Χρόνος ρύθμισης βήματος φορτίου 100 έως 50%, συνήθως 4 ms
χρόνο ρύθμισης 10 ms κατ' ανώτατο όριο
Προστασία και παρακολούθηση
Προστασία από υπερτάσεις εξόδου < 35 V
Περιορισμός ρεύματος, τύπου 46 A
Ιδιότητα της απόδοσης απόκρισης βραχυκυκλώματος Ναι
Προστασία από βραχυκύκλωμα Εναλλακτικά, σταθερό ρεύμα με χαρακτηριστικό περίπου 46 A ή κλειδαριά
Κλείσιμο
αξία RMS διαρκούς ρεύματος βραχυκυκλώματος
● τυπικό 46 A
Δείκτης υπερφόρτωσης/μικρού κυκλώματος LED κίτρινο για "υπερφόρτωση", LED κόκκινο για "κλειδωμένη διακοπή"
