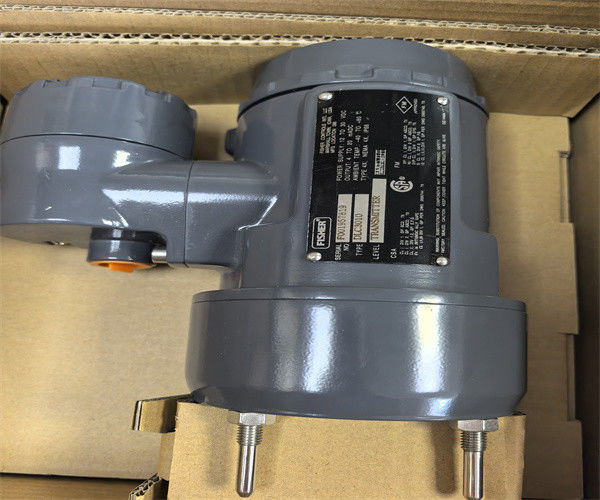

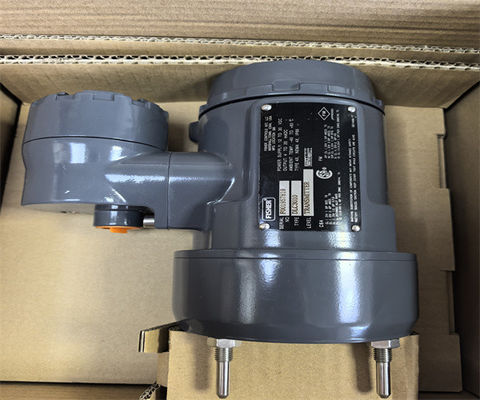

DLC3010 Ψηφιακός ελεγκτής επιπέδου PLC Προγραμματιζόμενος λογικός ελεγκτής

DLC3010 Ψηφιακός ελεγκτής επιπέδου PLC Προγραμματιζόμενος λογικός ελεγκτής

Αριθμός Fisher DLC3010

4-20mA 2 καλώδια

Ηλεκτρική παροχή: 24Vdc

Ο ψηφιακός ελεγκτής επιπέδου FIELDVUE DLC3010 χρησιμοποιείται με αισθητήρες επιπέδου για τη μέτρηση του επιπέδου του υγρού, του επιπέδου της διεπαφής μεταξύ δύο υγρών ή της ειδικής βαρύτητας (density) του υγρού.Αλλαγές στο επίπεδο ή στην ειδική βαρύτητα ασκούν μια δύναμη άντλησης σε ένα μετακινητήΟ ψηφιακός ελεγκτής επιπέδου μετατρέπει αυτή την περιστροφική κίνηση σε ηλεκτρονικό σήμα.

Το DLC3010 είναι ένα επικοινωνιακό όργανο που βασίζεται σε μικροεπεξεργαστή και μπορεί να ρυθμιστεί για να ανιχνεύει το επίπεδο, το επίπεδο διεπαφής ή την πυκνότητα των υγρών.
παρέχοντας σήμα ρεύματος 4 έως 20 milliampere, το DLC3010, χρησιμοποιώντας το πρωτόκολλο επικοινωνιών HART®, παρέχει εύκολη πρόσβαση σε πληροφορίες κρίσιμες για τη λειτουργία της διαδικασίας.Μπορείτε να λάβετε πληροφορίες σχετικά με τη διαδικασίαΤο DLC3010 μπορεί να χρησιμοποιηθεί σε αναλογική ή HART ψηφιακή λειτουργία σηματοδότησης με το σύστημα Emerson Automation Solutions DeltaVTM.

Διαθέσιμες ρυθμίσεις
DLC3010 Ψηφιακός ελεγκτής επιπέδου:
Εγκαταστάθηκε σε κλουβιά και χωρίς κλουβιά 249 αισθητήρες.
πίνακες 4 και 5 και περιγραφή του αισθητήρα.
Λειτουργία: Αναμεταδότης
Πρωτόκολλο επικοινωνιών: HART

Ειδικές προδιαγραφέςDLC3010 Ψηφιακός ελεγκτής επιπέδου

Ο ψηφιακός ελεγκτής επιπέδου Fisher FIELDVUE DLC3010 σας βοηθά να αποκτήσετε εύκολη πρόσβαση σε πληροφορίες κρίσιμες για τη λειτουργία της διαδικασίας σας.

Συλλέξτε πληροφορίες σχετικά με τη διαδικασία, το όργανο ή τον αισθητήρα χρησιμοποιώντας τον επικοινωνητή πεδίου 475 ή 375.Ο ψηφιακός ελεγκτής επιπέδου DLC3010 μπορεί να χρησιμοποιηθεί σε αναλογική ή HART® ψηφιακή λειτουργία σηματοδότησης με το σύστημα DeltaVTM.

Κλειδώματα μοχλών

Όταν η λαβή είναι ανοιχτή, τοποθετεί τον μοχλό στο ουδέτερο
Σε ορισμένες περιπτώσεις, αυτή η λειτουργία χρησιμοποιείται για την προστασία της συλλογής μοχλού από βίαιη κίνηση
κατά τη μεταφορά.
Ο ελεγκτής DLC3010 έχει μία από τις ακόλουθες μηχανικές διαμορφώσεις κατά την παραλαβή:
1Ένα πλήρως συναρμολογημένο και συνδεδεμένο σύστημα μετατόπισης σε κλουβί παραδίδεται με το μετατόπιση ή τη ράβδο οδηγού μπλοκαρισμένο μέσα στο
Σε αυτή την περίπτωση, η λαβή πρόσβασης (εικόνα 2) θα βρίσκεται σε θέση χωρίς κλειδαριά.
Αφαιρέστε το υλικό που εμποδίζει τον εκτοπιστή πριν από την βαθμονόμηση (βλέπε το κατάλληλο εγχειρίδιο οδηγιών χρήσης του αισθητήρα).
Η ζεύξη πρέπει να είναι άθικτη.

Συνδέσεις κυκλώματος ισχύος/στροφής

Χρησιμοποιήστε συνηθισμένο σύρμα χαλκού επαρκούς μεγέθους για να διασφαλιστεί ότι η τάση σε όλα τα τερματικά ψηφιακού ελεγκτή επιπέδου δεν
Συνδέστε τα καλώδια σήματος ρεύματος όπως φαίνεται στο σχήμα 9.
την πολικότητα και την ορθότητα των συνδέσεων, και μετά ενεργοποιήστε την ενέργεια.
ΕΤΠ Σύνδεση
Ένα RTD που ανιχνεύει τις θερμοκρασίες της διαδικασίας μπορεί να συνδεθεί με τον ψηφιακό ελεγκτή επιπέδου.
Για τα καλύτερα αποτελέσματα, τοποθετήστε το RTD όσο το δυνατόν πιο κοντά στο
Για βέλτιστες επιδόσεις EMC, χρησιμοποιήστε προστατευμένο σύρμα μήκους όχι μεγαλύτερου των 3 μέτρων (9,8 πόδια) για να
Συνδέστε μόνο ένα άκρο της ασπίδας.
το κουτί τερματικού οργάνου ή το θερμοκρύβωμα RTD.
σχήμα 11

Δύο-σύνδεσης RTD

1. Συνδέστε ένα καλώδιο εκτοξευτή μεταξύ των τερματικών RS και R1 στο κουτί τερματικού.
2Συνδέστε το RTD στα τερματικά R1 και R2.
