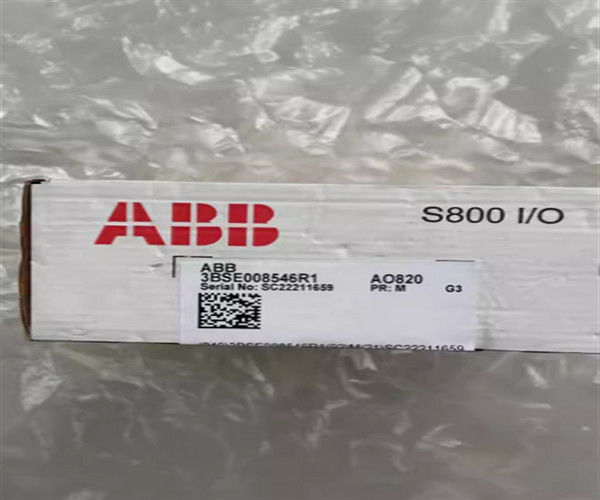

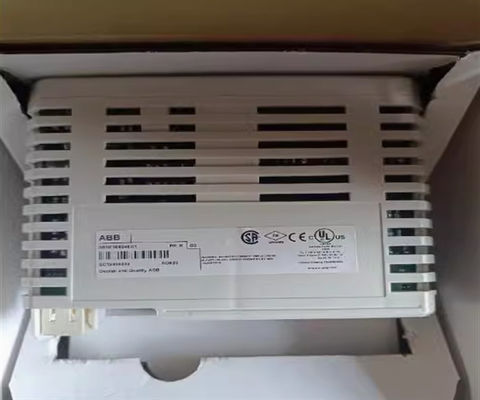

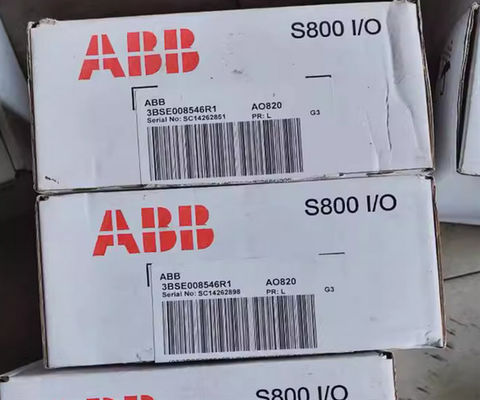

Name: 3BSE008546R1 ABB AO820 Αναλογική έξοδος περιττής μονάδας τροφοδοσίας
Brand: Wisdomlong Technology CO.，LTD
SKU: AO820 3BSE008546R1
Price: 1.00 USD
Availability: InStock

Αρχική Σελίδα Προϊόντα Περιττή ενότητα παροχής ηλεκτρικού ρεύματος

3BSE008546R1 ABB AO820 Αναλογική έξοδος περιττής μονάδας τροφοδοσίας

Λεπτομέρειες:

Τόπος καταγωγής:	FI
Μάρκα:	ABB
Πιστοποίηση:	Does not supply
Αριθμό μοντέλου:	AO820 3BSE008546R1

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	σε κουτί
Χρόνος παράδοσης:	3-5 ημέρες
Όροι πληρωμής:	T/T, Western Union, PAYONEER
Δυνατότητα προσφοράς:	10

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Ετικέτα:	ABB	Τύπος καναλιού:	ΔΕ
Βάρος:	00,3 κιλά	Απομόνωση:	Μεμονωμένα γαλβανικά απομονωμένα κανάλια
Τύπος προϊόντος:	Δοκιμαστική μονάδα	Ταυτοποίηση προϊόντος:	AO820 3BSE008546R1
Θέση RoHS:	Μετά την οδηγία 2011/65/ΕΕ της ΕΕ	Αριθμός τμήματος:	AO820 3BSE008546R1

3BSE008546R1 ABB AO820 Αναλογική έξοδος Επαναχούμενη μονάδα τροφοδοσίας ρεύματος

Περιγραφή

Το AO820 Analog Output Module διαθέτει 4 διπολικά αναλογικά κανάλια εξόδου.Υπάρχουν ξεχωριστά σύνολα τερματικών για την τάση και την τρέχουσα εξόδουςΟι μόνες διαφορές μεταξύ της διαμόρφωσης του καναλιού ρεύματος ή τάσης είναι στις ρυθμίσεις λογισμικού.

Για την παρακολούθηση της επικοινωνίας με τους μετατροπείς A/D, τα δεδομένα εξόδου διαβάζονται και επαληθεύονται.Η είσοδος εποπτείας τάσης της διαδικασίας δίνει σήματα σφάλματος καναλιού εάν εξαφανιστεί η τάσηΤο σήμα σφάλματος μπορεί να διαγνωστεί μέσω του ModuleBus.

Γενικές πληροφορίες

Αριθμός άρθρου	3BSE008546R1
Τύπος	Αναλογική έξοδος
Προδιαγραφές σήματος	-20 mA...+20 mA, 0...20 mA, 4...20 mA, -10 V...+10 V, 0...10 V, 2...10 V
Αριθμός καναλιών	4
HART	- Όχι, όχι.
Εθνική Εταιρεία	- Όχι, όχι.
Απολύσεις	- Όχι, όχι.
Υψηλή ακεραιότητα	- Όχι, όχι.
Εσωτερική ασφάλεια	- Όχι, όχι.
Μηχανική	S800

Λεπτομερή στοιχεία

Απόφαση	12 bits συμπεριλαμβανομένου του σημείου
Απομόνωση	Ατομικά απομονωμένα - κοινό κανάλι-κανάλι και κανάλι-κανάλι
Κάτω/πάνω από το εύρος	±15%
Τεχνικό φορτίο	≤ 550 Ω ≥ 5 kΩ (έξοδος τάσης)
Λάθος	Μέγιστο 0,1% (φόρτιση), Τύπος 0,1% σε 250 Ωμ, μέγιστο 0,15% (ρεύμα)
Κλίση θερμοκρασίας	Μέγιστο 90 ppm/°C
Ώρα ανάδυσης.	< 0, 7 ms
Χρόνος κύκλου ενημέρωσης	≤ 1,5 ms
Περιορισμός ρεύματος	Περιορισμένη έξοδος ρεύματος ρύθμισης βραχυκύκλωσης
Μέγιστο μήκος καλωδίου πεδίου	600 μέτρα
Ονομαστική τάση μόνωσης	50 V
Ηλεκτρική τάση δοκιμής	500 V α.κ.
Απορρόφηση ισχύος	Τύπος 6 W
Η κατανάλωση ρεύματος +5 V Modulebus	Μέγιστο 100 mA
Η κατανάλωση ρεύματος +24 V Modulebus	Μέγιστο 260 mA

Διαγνωστική

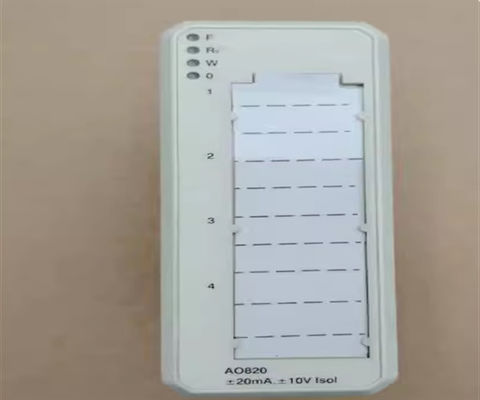

Προσωρινά LED	F (ault), R (un), W (learning), O (SP)
Εποπτεία	Λάθος μονάδας: χαμηλή ισχύς εξόδου. Λάθος καναλιού: Ανοιχτό κύκλωμα (για ρεύμα > 1 mA)
Αναφορά της κατάστασης της εποπτείας	Λάθος ενότητας, προειδοποίηση ενότητας, σφάλμα καναλιού

Περιβάλλον και πιστοποίηση

Σημείωση CE	- Ναι, ναι.
Ηλεκτρική ασφάλεια	Ειδικότερα, τα προϊόντα αυτά δεν πρέπει να περιέχουν περιεχόμενο που δεν μπορεί να χρησιμοποιηθεί για την κατασκευή οχημάτων.
Επικίνδυνη τοποθεσία	C1 Div 2 cULus, ζώνη C1 2 cULus, ζώνη ATEX 2
Πιστοποίηση ναυτιλίας	ABS, BV, DNV, LR
Θερμοκρασία, λειτουργία	0 έως +55 °C (+32 έως +131 °F), εκδίδονται εγκρίσεις για θερμοκρασίες από +5 έως +55 °C
Θερμοκρασία, Αποθήκευση	-40 έως + 70 °C (-40 έως + 158 °F)
Στον βαθμό ρύπανσης	Αξία 2, IEC 60664-1
Προστασία από τη διάβρωση	ISA-S71.04: G3
Σχετική υγρασία	5 έως 95%, μη συμπυκνωτικό
Μέγιστη θερμοκρασία περιβάλλοντος	55 °C (131 °F), για κατακόρυφη τοποθέτηση σε συμπαγή MTU 40 °C (104 °F)
Τάξη προστασίας	IP20 σύμφωνα με την IEC 60529
Μηχανικές συνθήκες λειτουργίας	IEC/EN 61131-2
Ηλεκτρομαγνητικά	Εφαρμογή της EN 61000-6-4 και της EN 61000-6-2
Κατηγορίες υπερτάσεων	Δελτίο ΕΚΑΧ αριθ.
Τάξη εξοπλισμού	Τάξη Ι σύμφωνα με την IEC 61140, (προστατευόμενη από γή)
Συμμόρφωση με το RoHS	Οδηγία 2011/65/ΕΕ (EN 50581:2012)
Συμμόρφωση με τα ΑΗΗΕ	Οδηγία 2012/19/ΕΕ

Μέγεθος

Διάμετρο	45 mm (1,77 ̊)
Βαθμός	102 mm (4.01 ), 111 mm (4.37 ), συμπεριλαμβανομένου του συνδέσμου
Υψόμετρο	119 mm (4.7 ̊)
Βάρος	00,18 kg (0,4 lbs)

Χαρακτηριστικά και οφέλη

4 κανάλια -20 mA...+20 mA, 0...20 mA, 4...20 mA ή -10 V...+10 V, 0...10 V, 2...10 V
Ατομικά γαλβανικά απομονωμένα κανάλια
Το OSP ορίζει τις εξόδους σε προκαθορισμένη κατάσταση κατά την ανίχνευση σφάλματος".

Γενικά ερωτήματα:

Ε: Ποια είναι η εμπορική ονομασία του προϊόντος;
Α: Το εμπορικό σήμα του προϊόντος είναι ABB.
Ε: Ποιος είναι ο αριθμός μοντέλου του προϊόντος;
Α: Ο αριθμός μοντέλου του προϊόντος είναιAO820 3BSE008546R1.
Ε: Πού παράγεται το προϊόν;
Α: Το προϊόν κατασκευάζεται στην Ινδία.
Ε: Ποιοι είναι οι διαθέσιμοι όροι πληρωμής;
Α: Οι διαθέσιμοι όροι πληρωμής είναι T/T, Western Union και PAYONEER.
Ε: Ποιος είναι ο χρόνος παράδοσης του προϊόντος;
Α: Ο χρόνος παράδοσης του προϊόντος είναι 3-5 ημέρες.
