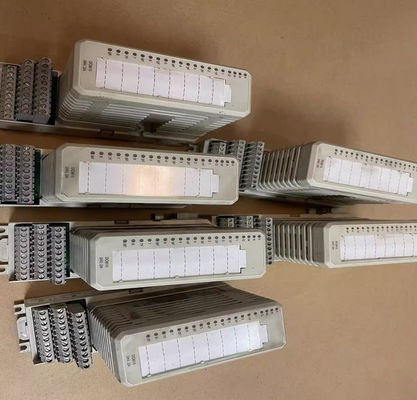

ΑΜΒ DO815 Ψηφιακή μονάδα εξόδου S800 Ενότητες Ε/Υ 3BSE013258R

Λεπτομέρειες:

Τόπος καταγωγής:	FI
Μάρκα:	ABB
Πιστοποίηση:	Does not supply
Αριθμό μοντέλου:	DO815 3BSE013258R1

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	σε κουτί
Χρόνος παράδοσης:	3-5 ημέρες
Όροι πληρωμής:	T/T, Western Union, PAYONEER
Δυνατότητα προσφοράς:	10

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Ετικέτα:	ABB	Τύπος καναλιού:	ΔΕ
Βάρος:	00,3 κιλά	Απομόνωση:	Μεμονωμένα γαλβανικά απομονωμένα κανάλια
Τύπος προϊόντος:	Δοκιμαστική μονάδα	Ταυτοποίηση προϊόντος:	DO815 3BSE013258R1
Θέση RoHS:	Μετά την οδηγία 2011/65/ΕΕ της ΕΕ	Αριθμός τμήματος:	DO815 3BSE013258R1

ΑΜΒ DO815 Ψηφιακή μονάδα εξόδου S800 Ενότητες Ε/Υ 3BSE013258R

Περιγραφή του DO815 3BSE013258R1

Το DO815 είναι ένα ψηφιακό μοντέλο εξόδου 8 καναλιών 24 V για το S800 I/O. Το εύρος τάσης εξόδου είναι 10 έως 30 V και το μέγιστο συνεχές ρεύμα εξόδου είναι 2 A @ 24 V.Οι εξόδοι προστατεύονται από βραχυκυκλώματαΟι εξόδοι χωρίζονται σε δύο ξεχωριστές ομάδες με τέσσερα κανάλια εξόδου σε κάθε ομάδα.Κάθε κανάλι εξόδου αποτελείται από βραχυκύκλωμα και προστατευόμενο από υπερφόρτωση υψηλό πλευρικό οδηγό με ανοιχτή ανίχνευση φορτίου (σε ενεργό σήμα), συστατικά προστασίας EMC, καταστολή επαγωγικού φορτίου, LED ένδειξης κατάστασης εξόδου και οπτικό φράγμα απομόνωσης.

Γενικές πληροφορίες

Αριθμός άρθρου	3BSE013258R1
Τύπος	Ψηφιακή έξοδος
Προδιαγραφές σήματος	24 V συνεχής ρεύμα (10 - 32 V συνεχής ρεύμα), 2A
Αριθμός καναλιών	8
Τύπος σήματος	Υψηλός πλευρικός οδηγός, περιορισμός ρεύματος
HART	- Όχι, όχι.
Εθνική Εταιρεία	- Όχι, όχι.
Απολύσεις	- Όχι, όχι.
Υψηλή ακεραιότητα	- Όχι, όχι.
Εσωτερική ασφάλεια	- Όχι, όχι.
Μηχανική	S800

Λεπτομερή στοιχείααπό DO815 3BSE013258R1

Απομόνωση	Ομαδικά απομονωμένα από το έδαφος
Τεχνικό φορτίο	< 0,25 Ω
Περιορισμός ρεύματος	Περιορισμένη έξοδος ρεύματος ρύθμισης βραχυκύκλωσης
Μέγιστο μήκος καλωδίου πεδίου	600 μέτρα
Ακρίβεια καταγραφής γεγονότων	-0 ms / +1,3 ms
Ονομαστική τάση μόνωσης	50 V
Ηλεκτρική τάση δοκιμής	500 V α.κ.
Απορρόφηση ισχύος	Τύπος 4 W
Η κατανάλωση ρεύματος +5 V Modulebus	Τύπος 120 mA, μέγιστο 150 mA
Η κατανάλωση ρεύματος +24 V Modulebus	0
Η κατανάλωση ρεύματος +24 V εξωτερική	0

Διαγνωστική

Προσωρινά LED	F (ault), R (un), W (learning), O (SP), κανάλι 1-8 Κατάσταση, κανάλι 1-8 Λάθος
Εποπτεία	Σύντομο κύκλωμα, υπερφόρτωση, υπό τάση και ανοικτή φόρτιση
Αναφορά της κατάστασης της εποπτείας	Λάθος ενότητας, προειδοποίηση ενότητας, σφάλμα καναλιού

Περιβάλλον και πιστοποίησηαπό DO815 3BSE013258R1

Σημείωση CE	- Ναι, ναι.
Ηλεκτρική ασφάλεια	Ειδικότερα, τα προϊόντα αυτά δεν πρέπει να περιέχουν περιεχόμενο που δεν μπορεί να χρησιμοποιηθεί για την κατασκευή οχημάτων.
Επικίνδυνη τοποθεσία	C1 Div 2 cULus, ζώνη C1 2 cULus, ζώνη ATEX 2
Πιστοποίηση ναυτιλίας	ABS, BV, DNV, LR
Θερμοκρασία, λειτουργία	0 έως +55 °C (+32 έως +131 °F), εκδίδονται εγκρίσεις για θερμοκρασίες από +5 έως +55 °C
Θερμοκρασία, Αποθήκευση	-40 έως + 70 °C (-40 έως + 158 °F)
Στον βαθμό ρύπανσης	Αξία 2, IEC 60664-1
Προστασία από τη διάβρωση	ISA-S71.04: G3
Σχετική υγρασία	5 έως 95%, μη συμπυκνωτικό
Μέγιστη θερμοκρασία περιβάλλοντος	55 °C (131 °F), για κατακόρυφη τοποθέτηση σε συμπαγή MTU 40 °C (104 °F)
Τάξη προστασίας	IP20 σύμφωνα με την IEC 60529
Μηχανικές συνθήκες λειτουργίας	IEC/EN 61131-2
Ηλεκτρομαγνητικά	EN 61000-6-4, EN 61000-6-2
Κατηγορίες υπερτάσεων	Δελτίο ΕΚΑΧ αριθ.
Τάξη εξοπλισμού	Τάξη Ι σύμφωνα με την IEC 61140, (προστατευόμενη από γή)
Συμμόρφωση με το RoHS	Οδηγία 2011/65/ΕΕ (EN 50581:2012)
Συμμόρφωση με τα ΑΗΗΕ	Οδηγία 2012/19/ΕΕ

Μέγεθος

Διάμετρο	45 mm (1,77 ̊)
Βαθμός	102 mm (4.01 ), 111 mm (4.37 ), συμπεριλαμβανομένου του συνδέσμου
Υψόμετρο	119 mm (4.7 ̊)
Βάρος	0.2 kg (0,44 lbs)

Χαρακτηριστικά και οφέλη του DO815 3BSE013258R1

8 κανάλια για εξόδους παροχής συνεχούς ρεύματος 24 V
2 απομονωμένες ομάδες 4 καναλιών με ανίχνευση χαμηλής τάσης
Το OSP ορίζει τις εξόδους σε προκαθορισμένη κατάσταση μετά από σφάλμα επικοινωνίας
Δείκτες κατάστασης εξόδου και σήμα σφάλματος ανά κανάλι
Προστασία από βραχυκύκλωμα στο έδαφος και ενεργοποίηση
Προστασία από υπερφόρτωση
Ανίχνευση ανοικτού φορτίου και βραχυκυκλώματος
Δύο τρόποι λειτουργίας σφάλματος εξόδου: αυτόματη λειτουργία επαναφοράς και λειτουργία κλειδώματος σφάλματος
Ικανότητα κίνησης επαγωγικού φορτίου
Φορτίο λαμπτήρα πυράκτωσης έως 10W
