Name: 3BSE013228R1 ABB DP820 Μετρητής παλμών RS-422 Ενότητα τροφοδοσίας
Brand: Wisdomlong Technology CO.，LTD
SKU: DP820 3BSE013228R1
Price: 1.00 USD
Availability: InStock

Αρχική Σελίδα Προϊόντα Περιττή ενότητα παροχής ηλεκτρικού ρεύματος

3BSE013228R1 ABB DP820 Μετρητής παλμών RS-422 Ενότητα τροφοδοσίας

Λεπτομέρειες:

Place of Origin:	FI
Μάρκα:	ABB
Πιστοποίηση:	Does not supply
Model Number:	DP820 3BSE013228R1

Πληρωμής & Αποστολής Όροι:

Minimum Order Quantity:	1
Τιμή:	Διαπραγματεύσιμα
Packaging Details:	in box
Delivery Time:	3-5days
Payment Terms:	T/T, Western Union, PAYONEER
Supply Ability:	10

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Brand:	ABB	Channel Type:	DI
Weight:	0.3kg	Isolation:	Individually galvanic isolated channels
Product Type:	I-O_Module	Product ID:	DP820 3BSE013228R1
RoHS Status:	Following EU Directive 2011/65/EU	Part Number:	DP820 3BSE013228R1

3BSE013228R1 ABB DP820 Μετρητής παλμών RS-422 Ενότητα τροφοδοσίας

Περιγραφή του DP820 3BSE013228R1

Το DP820 είναι μια διενήμερη μονάδα μέτρησης παλμών για σταδιακούς πομπούς μέχρι 1,5 MHz. Κάθε κανάλι περιέχει μετρητές και μητρώα για τη μέτρηση θέσης/μήκους και ταχύτητας/συχνότητας.Κάθε κανάλι παρέχει τρεις ισορροπημένες εισόδους για τη σύνδεση ενός πολίστη πομπόΟι πολτομεταδότες με διεπαφές RS422, +5 V, +12 V, +24 V και 13 mA μπορούν να συνδεθούν στο DP820.

Γενικές πληροφορίες

Αριθμός άρθρου	3BSE013228R1
Τύπος	Μετρητής παλμού
Προδιαγραφές σήματος	24 V συνεχής τάση (12 - 32 V συνεχής τάση)
Αριθμός καναλιών	2
HART	- Όχι, όχι.
Εθνική Εταιρεία	- Όχι, όχι.
Απολύσεις	- Όχι, όχι.
Υψηλή ακεραιότητα	- Όχι, όχι.
Εσωτερική ασφάλεια	- Όχι, όχι.
Μηχανική	S800

Λεπτομερή στοιχείατου DP820 3BSE013228R1

Αντίσταση εισόδου	2.5 kΩ (DI-input)
Απομόνωση	Ατομικά απομονωμένα, από κανάλι σε κανάλι και σε κοινό κύκλωμα
Λάθος	Μέγιστο σφάλμα μέτρησης συχνότητας Σχετικό σφάλμα Απόλυτο σφάλμα (συμπεριλαμβανομένης της μετατόπισης θερμοκρασίας): [320/(MEASTIMEx σε ms) ] ppm [(320/(MEASTIMEx σε ms) +100] ppm
Περιορισμός ρεύματος	Η ισχύς του αισθητήρα μπορεί να περιορίζεται από το MTU
Μέγιστο μήκος καλωδίου πεδίου	200 μέτρα
Ονομαστική τάση μόνωσης	50 V
Ηλεκτρική τάση δοκιμής	500 V α.κ.
Απορρόφηση ισχύος	2.5 W
Η κατανάλωση ρεύματος +5 V Modulebus	120 mA
Η κατανάλωση ρεύματος +24 V Modulebus	0
Η κατανάλωση ρεύματος +24 V εξωτερική	0

Διαγνωστική

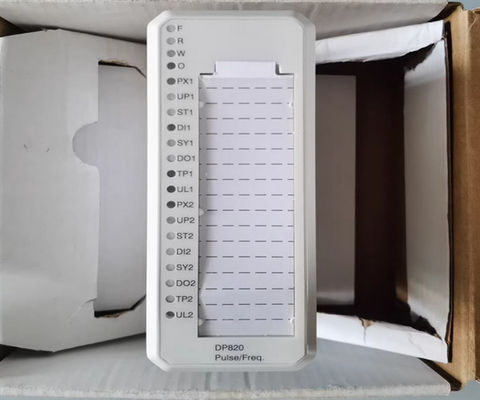

Προσωρινά LED	P ((ulse) X, UP (κατεύθυνση), ST ((robe), DI, SY ((nch), DO, TP (δύναμη μετάδοσης OK), όλα ανά κανάλι
Εποπτεία	Η τάση της διαδικασίας ανά κανάλι
Αναφορά της κατάστασης της εποπτείας	Λάθος ενότητας, προειδοποίηση ενότητας, σφάλμα καναλιού

Περιβάλλον και πιστοποίησητου DP820 3BSE013228R1

Σημείωση CE	- Ναι, ναι.
Ηλεκτρική ασφάλεια	Ειδικότερα, τα προϊόντα αυτά δεν πρέπει να περιέχουν περιεχόμενο που δεν μπορεί να χρησιμοποιηθεί για την κατασκευή οχημάτων.
Επικίνδυνη τοποθεσία	C1 Div 2 cULus, ζώνη C1 2 cULus, ζώνη ATEX 2
Πιστοποίηση ναυτιλίας	ABS, BV, DNV, LR
Θερμοκρασία, λειτουργία	0 έως +55 °C (+32 έως +131 °F), εκδίδονται εγκρίσεις για θερμοκρασίες από +5 έως +55 °C
Θερμοκρασία, Αποθήκευση	-40 έως + 70 °C (-40 έως + 158 °F)
Στον βαθμό ρύπανσης	Αξία 2, IEC 60664-1
Προστασία από τη διάβρωση	ISA-S71.04: G3
Σχετική υγρασία	5 έως 95%, μη συμπυκνωτικό
Μέγιστη θερμοκρασία περιβάλλοντος	55 °C (131 °F), για κατακόρυφη τοποθέτηση σε συμπαγή MTU 40 °C (104 °F)
Τάξη προστασίας	IP20 σύμφωνα με την IEC 60529
Μηχανικές συνθήκες λειτουργίας	IEC/EN 61131-2
Ηλεκτρομαγνητικά	Εφαρμογή της EN 61000-6-4 και της EN 61000-6-2
Κατηγορίες υπερτάσεων	Δελτίο ΕΚΑΧ αριθ.
Τάξη εξοπλισμού	Τάξη Ι σύμφωνα με την IEC 61140, (προστατευόμενη από γή)
Συμμόρφωση με το RoHS	Οδηγία 2011/65/ΕΕ (EN 50581:2012)
Συμμόρφωση με τα ΑΗΗΕ	Οδηγία 2012/19/ΕΕ

Μέγεθος

Διάμετρο	45 mm (1,77 ̊)
Βαθμός	102 mm (4.01 ), 111 mm (4.37 ), συμπεριλαμβανομένου του συνδέσμου
Υψόμετρο	119 mm (4.7 ̊)
Βάρος	00,15 kg (0,33 lbs)

Χαρακτηριστικά και οφέλητου DP820 3BSE013228R1

Δύο κανάλια
Διασύνδεση για τα επίπεδα σήματος του μετατροπέα RS422, 5 V, 12 V, 24 V και 13 mA
Ταυτόχρονη μέτρηση αριθμού παλμών και συχνότητας
Αριθμός παλμών (μήκος/θέση) κατά συσσώρευση σε αμφίδρομο μετρητή 29 bit
Μέτρηση συχνότητας (ταχύτητας) 0,25 Hz - 1,5 MHz

Γενικά ερωτήματα:

Ε: Ποια είναι η εμπορική ονομασία του προϊόντος;
Α: Το εμπορικό σήμα του προϊόντος είναι ABB.
Ε: Ποιος είναι ο αριθμός μοντέλου του προϊόντος;
Α: Ο αριθμός μοντέλου του προϊόντος είναιDP820 3BSE013228R1.
Ε: Πού παράγεται το προϊόν;
Α: Το προϊόν κατασκευάζεται στην Ινδία.
Ε: Ποιοι είναι οι διαθέσιμοι όροι πληρωμής;
Α: Οι διαθέσιμοι όροι πληρωμής είναι T/T, Western Union και PAYONEER.
Ε: Ποιος είναι ο χρόνος παράδοσης του προϊόντος;
Α: Ο χρόνος παράδοσης του προϊόντος είναι 3-5 ημέρες.
