Name: 3BSE021443R1 ABB TU843 Τερματισμός μονάδας
Brand: Wisdomlong Technology CO.，LTD
SKU: TU843 3BSE021443R1
Price: 1.00 USD
Availability: InStock

Αρχική Σελίδα Προϊόντα Περιττή ενότητα παροχής ηλεκτρικού ρεύματος

3BSE021443R1 ABB TU843 Τερματισμός μονάδας

Λεπτομέρειες:

Τόπος καταγωγής:	FI
Μάρκα:	ABB
Πιστοποίηση:	Does not supply
Αριθμό μοντέλου:	TU843 3BSE021443R1

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	σε κουτί
Χρόνος παράδοσης:	3-5 ημέρες
Όροι πληρωμής:	T/T, Western Union, PAYONEER
Δυνατότητα προσφοράς:	10

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Ετικέτα:	ABB	Τύπος καναλιού:	ΔΕ
Βάρος:	00,3 κιλά	Απομόνωση:	Μεμονωμένα γαλβανικά απομονωμένα κανάλια
Τύπος προϊόντος:	Δοκιμαστική μονάδα	Ταυτοποίηση προϊόντος:	TU843 3BSE021443R1
Θέση RoHS:	Μετά την οδηγία 2011/65/ΕΕ της ΕΕ	Αριθμός τμήματος:	TU843 3BSE021443R1

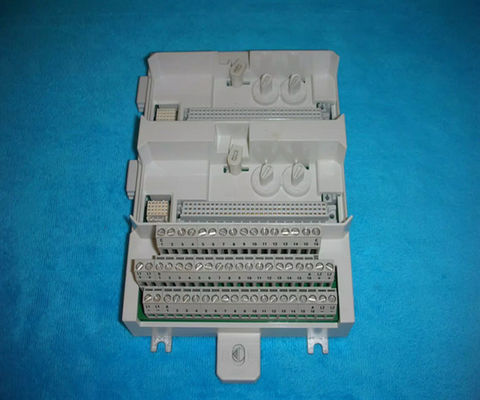

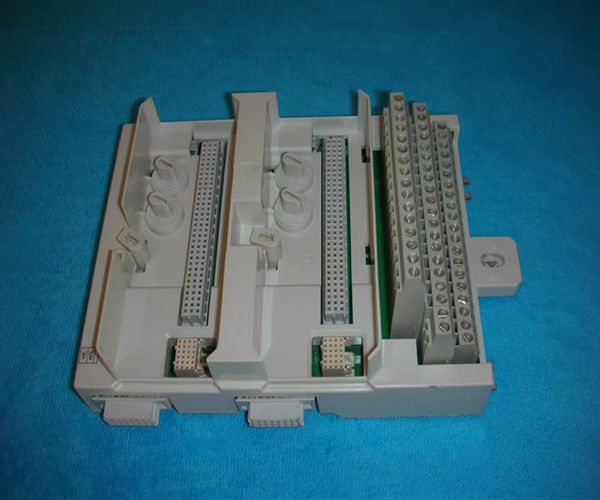

3BSE021443R1 ABB TU843 Τερματισμός μονάδας

Περιγραφή του TU843 3BSE021443R1

Το TU843 MTU μπορεί να έχει έως και 16 κανάλια I/O και 2+2 συνδέσεις τάσης διαδικασίας.Η μέγιστη ονομαστική τάση είναι 50 V και το μέγιστο ονομαστικό ρεύμα είναι 3 A ανά κανάλι.

Η MTU διανέμει τα δύο ModuleBuses, ένα σε κάθε μονάδα Ε/Υ και στην επόμενη MTU.Δημιουργεί επίσης τη σωστή διεύθυνση για τις μονάδες I / O μετατοπίζοντας τα σήματα εξόδου θέσης στην επόμενη MTU.

Το MTU μπορεί να τοποθετηθεί σε μια τυπική γραμμή DIN. Έχει μια μηχανική κλειδαριά που κλειδώνει το MTU στην γραμμή DIN.
Τέσσερα μηχανικά πλήκτρα, δύο για κάθε μονάδα, χρησιμοποιούνται για τη διαμόρφωση της MTU για διαφορετικούς τύπους μονάδων Ε/Υ.Πρόκειται μόνο για μηχανική διαμόρφωση και δεν επηρεάζει τη λειτουργία της MTU ή της μονάδας I/OΚάθε πλήκτρο έχει έξι θέσεις, που δίνει συνολικό αριθμό 36 διαφορετικών διαμορφώσεων.

Γενικές πληροφορίεςτου TU843 3BSE021443R1

Αριθμός άρθρου	3BSE021443R1
Τύπος	Επαναχρεωτικό
Σύνδεση	Τερματικό μπλοκ
Διάδρομοι	16
Τετάρτη	50 V
Εγκατάσταση	Βόρειος
Λεπτομέρειες τοποθέτησης	55 o (131 °F)
Χρήση με I/O	ΑΙ843, AO845, AO845A, DI840, DI880, DO840, DO880 και DP840
Συνδέσεις διαδικασιών	56 έως 16 κανάλια I/O (2 τερματικά ανά κανάλι) 4 Δύναμη επεξεργασίας 20 Δύναμη επεξεργασίας (0 V)

Λεπτομερή στοιχεία

Μέγιστο ρεύμα ανά κανάλι I/O	3 Α
Μέγιστο ρεύμα σύνδεσης διαδικασίας	10 Α
Αποδεκτά μεγέθη καλωδίων	Στερεό: 0,2- 4 mm2 Διάταξη: 0,2 - 2,5 mm2, 24 - 12 AWG Συνιστώμενη ροπή: 0,5 - 0,6 Nm Διάστημα αποκόλλησης: 7 mm
Ηλεκτρική τάση δοκιμής	500 V α.κ.

Περιβάλλον και πιστοποίησητου TU843 3BSE021443R1

Σημείωση CE	- Ναι, ναι.
Ηλεκτρική ασφάλεια	Ειδικότερα, τα προϊόντα αυτά δεν πρέπει να περιέχουν περιεχόμενο που δεν μπορεί να χρησιμοποιηθεί για την κατασκευή οχημάτων.
Επικίνδυνη τοποθεσία	C1 Div 2 cULus, ζώνη C1 2 cULus, ζώνη ATEX 2
Πιστοποίηση ναυτιλίας	-
Θερμοκρασία, λειτουργία	0 έως +55 °C (+32 έως +131 °F), εκδίδονται εγκρίσεις για θερμοκρασίες από +5 έως +55 °C
Θερμοκρασία, Αποθήκευση	-40 έως + 70 °C (-40 έως + 158 °F)
Στον βαθμό ρύπανσης	Αξία 2, IEC 60664-1
Προστασία από τη διάβρωση	ISA-S71.04: G3
Σχετική υγρασία	5 έως 95%, μη συμπυκνωτικό
Μέγιστη θερμοκρασία περιβάλλοντος	55 °C (131 °F)
Τάξη προστασίας	IP20 σύμφωνα με την IEC 60529
Μηχανικές συνθήκες λειτουργίας	IEC/EN 61131-2
Ηλεκτρομαγνητικά	EN 61000-6-4, EN 61000-6-2
Κατηγορίες υπερτάσεων	Δελτίο ΕΚΑΧ αριθ.
Τάξη εξοπλισμού	Τάξη Ι σύμφωνα με την IEC 61140, (προστατευόμενη από γή)
Συμμόρφωση με το RoHS	EN 50581:2012
Συμμόρφωση με τα ΑΗΗΕ	Οδηγία 2012/19/ΕΕ

Μέγεθος

Διάμετρο	131 mm (5.16 ̊) συμπεριλαμβανομένου του συνδέσμου, 124 mm (4.88 ̊) από άκρη σε άκρη εγκατεστημένο
Βαθμός	64 mm (2.52 ̊) συμπεριλαμβανομένων των τερματικών
Υψόμετρο	186.5 mm (7.34 ̇) συμπεριλαμβανομένης της συσκευής κλειδώματος
Βάρος	00,6 kg (1,3 lbs)

Χαρακτηριστικά και οφέλη

Ολοκληρώστε την εγκατάσταση των μονάδων I/O με χρήση 3-σύνδεσης καλωδίων και διανομής ισχύος πεδίου.
Μέχρι 16 κανάλια σήματος πεδίου και συνδέσεις ισχύος επεξεργασίας.
Συνδέσεις με δύο ModuleBuses και μονάδες I/O.
Η μηχανική κλειδαριά αποτρέπει την εισαγωγή της λάθος μονάδας I/O.
Συσκευή σύσφιξης στη σιδηροτροχιά DIN για γείωση.
Εγκατάσταση σιδηροτροχιάς DIN.

Γενικά ερωτήματα:

Ε: Ποια είναι η εμπορική ονομασία του προϊόντος;
Α: Το εμπορικό σήμα του προϊόντος είναι ABB.
Ε: Ποιος είναι ο αριθμός μοντέλου του προϊόντος;
Α: Ο αριθμός μοντέλου του προϊόντος είναιΤΟ843 3BSE021443R1.
Ε: Πού παράγεται το προϊόν;
Α: Το προϊόν κατασκευάζεται στην Ινδία.
Ε: Ποιοι είναι οι διαθέσιμοι όροι πληρωμής;
Α: Οι διαθέσιμοι όροι πληρωμής είναι T/T, Western Union και PAYONEER.
Ε: Ποιος είναι ο χρόνος παράδοσης του προϊόντος;
Α: Ο χρόνος παράδοσης του προϊόντος είναι 3-5 ημέρες.
