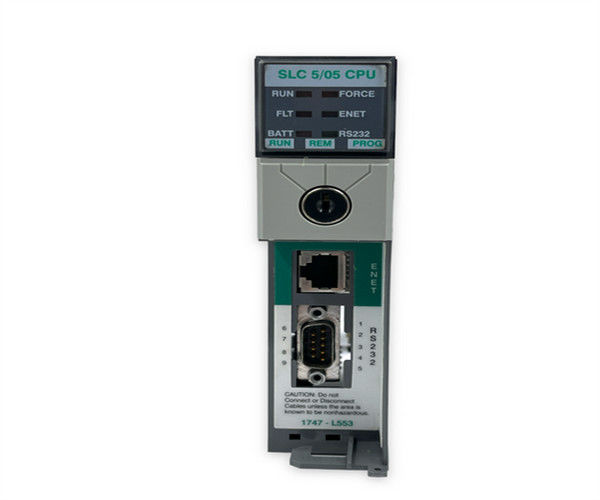

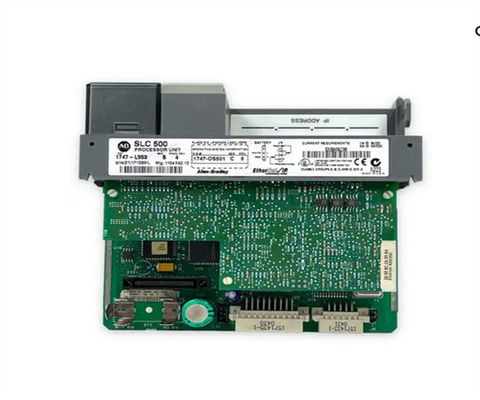

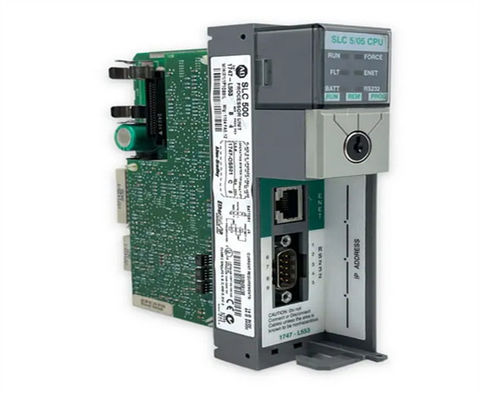

1747-L553 Allen Bradley SLC 5/05 Επεξεργαστής Μικροεπεξεργαστής Ελεγκτής Ψηφιακή Μονάδα I O

Περιγραφή για το 1747-L553

Αυτή η μονάδα, η 1747-L553, αποτελεί μέρος της σειράς Allen Bradley SLC 500 που έχει μια σειρά από χρήσιμες εφαρμογές, όπως ο έλεγχος HAVC, ο μικρός ελεγκτής διαδικασίας και ο χειρισμός υλικών.Έχει μια διαδικασία που βασίζεται σε ένα PLC-5 και έρχεται με ένα σύνολο προηγμένων οδηγιών για την κατανόηση του χρήστηΗ μονάδα αυτή μπορεί είτε να ρυθμιστεί σε ολόκληρο το σύστημα για εφαρμογές SCADA, είτε να παραμείνει ανεξάρτητη.000 λέξεις μπορούν να χρησιμοποιηθούν για δεδομένα ή πληροφορίες προγράμματοςΗ συσκευή μπορεί να χρησιμοποιηθεί μόνο για δεδομένα. Περιέχει επίσης έως και 480 αναλογικές εισροές/εξόδους, με 4096 εισροές και εξόδους.225 χιλιοστά δευτερόλεπτα.

Το ρεύμα πίσω από το 1747-L553 είναι 5 Volt DC (Κοντά ρεύματα) σε 1 A και 24 Volt DC σε 0 A (175 mA).Έχει και τις δύο θύρες επικοινωνίας Ethernet και RS-2332Αυτός ο επεξεργαστής έχει ένα ενσωματωμένο ρολόι σε πραγματικό χρόνο, ένα ενσωματωμένο ημερολόγιο, και ένα διακόπτη κλειδιών.Εκτός από τα χαρακτηριστικά της σειράς της αναβαθμίσεις μνήμης flash, διαδικτυακό προγραμματισμό, και μαθηματικά πλανόμενης στροφής.

Κατά τη διάρκεια λειτουργίας, η μονάδα αυτή μπορεί να αντέξει ένα σοκ λειτουργίας 30 g και θα πρέπει να λειτουργεί μόνο σε περιβάλλον που συμμορφώνεται με το πρότυπο θερμοκρασίας 0 έως 60 βαθμούς Κελσίου.

Η μονάδα Allen-Bradley/Rockwell Automation 1747-L553 είναι μια μονάδα CPU ή κεντρικής μονάδας επεξεργασίας από τις σειρές Allen-Bradley SLC 500 και SLC 5/05.Αυτή η CPU έχει CMOS RAM ενσωματωμένη σε αυτό που υποστηρίζει τη στήριξη της μπαταρίας, και μπορεί επίσης να υποστηρίξει μια μονάδα μνήμης Allen-Bradley 1747-M13 που της παρέχει 64 K πρόσθετης μνήμης.ή θύρα ASCIIΑυτή η CPU είναι μία από τις πιο ευέλικτες CPU που υπάρχει.

Τεχνικές προδιαγραφές για το 1747-L553

Περίπου 1747-L553

Ο επεξεργαστής Allen-Bradley 1747-L553 είναι ένας βιομηχανικός αρθρωτός επεξεργαστής.εκ των οποίων 4 είναι πάντα εισερχόμενες συνδέσεις, 4 είναι πάντα εξερχόμενες συνδέσεις και 56 μπορεί να είναι είτε εισερχόμενες είτε εξερχόμενες συνδέσεις.Η ονομαστική κατανάλωση ισχύος του επεξεργαστή είναι 4 Watt και αντλεί 0 milliamps ρεύματος σε 24 Volt DC και 1 Amp ρεύματος σε 5 Volt DCΟ επεξεργαστής 1747-L553 δεν πρέπει να τοποθετείται ή να αφαιρείται όταν είναι ενεργοποιημένος και δεν πρέπει να συνδέονται καλώδια όταν είναι ενεργοποιημένος.Ο επεξεργαστής δεν πρέπει επίσης να εκτίθεται σε επιφάνειες που ενδέχεται να περιέχουν ηλεκτροστατική εκφόρτιση ή ηλεκτρονική εκφόρτιση.Η εγκατάσταση του επεξεργαστή σε οποιαδήποτε άλλη θέση δεν θα επιτρέψει τη λειτουργία του.

Επιπλέον, για να αποφευχθεί η υπερθέρμανση, το προστατευτικό περιτύλιγμα πρέπει να αφαιρείται από τον επεξεργαστή Allen-Bradley 1747-L553 μετά την εγκατάσταση.Ένα καλώδιο 1747-CP3 μπορεί να χρησιμοποιηθεί για να συνδέσει το κανάλι 0 στον επεξεργαστή 1747-L553 σε μια σειριακή θύρα σε έναν υπολογιστήΈνας μετατροπέας διασύνδεσης 1747-UIC μπορεί επίσης να χρησιμοποιηθεί για τη σύνδεση του καναλιού 0 στον επεξεργαστή με την θύρα USB σε έναν υπολογιστή.Το κανάλι 1 στον επεξεργαστή μπορεί να χρησιμοποιηθεί για σύνδεση με μια θύρα Ethernet σε έναν υπολογιστήΜια αντικαταστάσιμη μπαταρία λιθίου παρέχεται στον επεξεργαστή 1747-L553 για την παροχή αντιγράφων ασφαλείας της μπαταρίας στη μνήμη RAM.Η μπαταρία πρέπει να αντικατασταθεί όταν ο δείκτης BATT στο μπροστινό πάνελ του επεξεργαστή υποδεικνύει ότι το επίπεδο της μπαταρίας είναι χαμηλό.
