Allen-Bradley SLC 500 1747-L511 Εγχειρίδιο εγκατάστασης και λειτουργίας επεξεργαστή ελεγκτή

Περιγραφή του ΠΟΦ 1747-L511

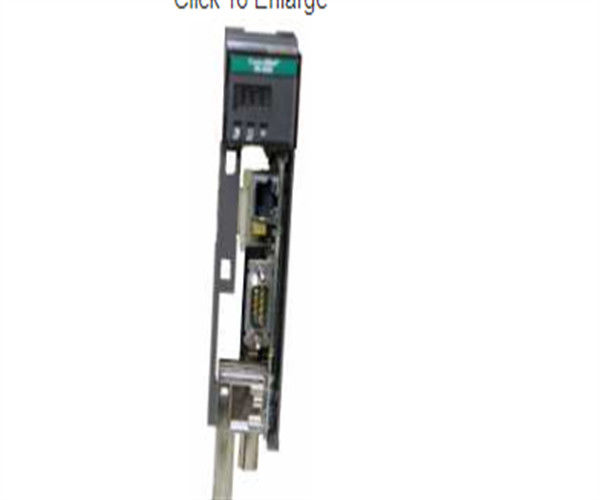

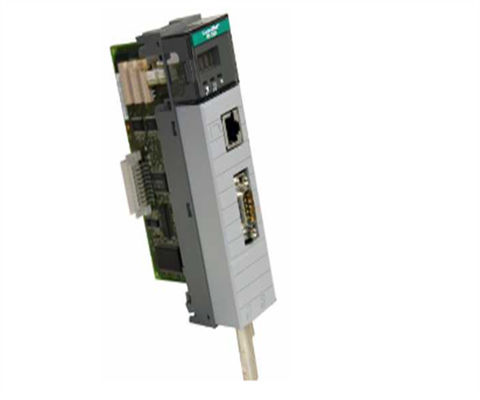

Το 1747-KFC15 από την Allen-Bradley είναι ένα SLC 500 ControlNet RS-232 Interface Module.Διευκολύνει την επικοινωνία μεταξύ του SLC 500 modular επεξεργαστή και το ControlNet δίκτυο χρησιμοποιώντας την RS-232 σειριακή θύραΗ ενότητα διαθέτει δύο θύρες που επιτρέπουν τη σύνδεση με συσκευές: την σειριακή θύρα RS-232C και την θύρα πρόσβασης στο δίκτυο.Η θύρα RS-232C επιτρέπει πλήρη ή μισό διπλή επικοινωνία με μια σειριακή θύρα στον συνδεδεμένο επεξεργαστή SLC 500, ενώ η θύρα πρόσβασης στο δίκτυο επιτρέπει σε ένα τερματικό προγραμματισμού ή συσκευή ControlNet να συνδεθεί με τη μονάδα χωρίς να παρεμβαίνει στην καλωδίωση του καλωδίου.το 1747-KFC15 χρησιμοποιεί την πύλη 2 για το ControlNet και την πύλη 3 για την επικοινωνία DF1. Είναι ικανό να στέλνει ενσωματωμένες απαντήσεις, οι οποίες είναι DF1 ACK ή NAK ενσωματωμένες σε άλλο μήνυμα DF1.Επίσης έχει το time-out απάντησης μηνύματος που βοηθά τη διαχείριση μνήμης με προεπιλεγμένη τιμή 32 δευτερολέπτων.

Η μονάδα 1747-KFC15 είναι εξοπλισμένη με LED κατάστασης που δείχνουν τις δραστηριότητες επικοινωνίας της μονάδας καθώς και τις συνθήκες λειτουργίας.Αυτή η διαμόρφωση πρέπει να γίνεται όταν η μονάδα είναι απενεργοποιημένηΌταν οι χρήστες αγοράζουν αυτή τη μονάδα, θα πρέπει να διασφαλίσουν ότι λαμβάνουν το καλώδιο RS-232 καθώς και το εγχειρίδιο χρήσης μαζί του.και UL-listΤο 1747-KFC15 ζυγίζει 0.4 κιλά και μπορεί να λειτουργήσει σε θερμοκρασία από 32 έως 140 βαθμούς Φαρενάιτ.

Προειδοποίηση Rockwell: Το προϊόν είναι χρησιμοποιημένο πλεόνασμα.Το προϊόν μπορεί να έχει παλαιότερους κωδικούς ημερομηνίας ή να είναι παλαιότερης σειράς από αυτή που διατίθεται απευθείας από το εργοστάσιο ή τους εξουσιοδοτημένους αντιπροσώπους. Επειδή η PDF Supply δεν είναι εξουσιοδοτημένος διανομέας αυτού του προϊόντος, η εγγύηση του αρχικού κατασκευαστή δεν ισχύει.Η PDF Supply δεν κάνει καμία δήλωση σχετικά με το αν ένα προϊόν PLC θα έχει firmware και, αν έχει firmware, αν το firmware είναι το επίπεδο αναθεώρησης που χρειάζεστε για την εφαρμογή σας.Η PDF Supply επίσης δεν κάνει καμία δήλωση ως προς την ικανότητά σας ή το δικαίωμά σας να κατεβάσετε ή να αποκτήσετε με άλλο τρόπο το firmware για το προϊόν από την RockwellΗ PDF Supply δεν παρέχει επίσης καμία εγγύηση ως προς το δικαίωμά σας να εγκαταστήσετε οποιοδήποτε τέτοιο firmware στο προϊόν.Η PDF Supply δεν θα αποκτήσει ή να προμηθεύσει firmware για λογαριασμό σαςΕίναι υποχρέωσή σας να συμμορφώνεστε με τους όρους οποιασδήποτε Συμφωνίας Άδειας Χρήσης Τελικού Χρήστη ή παρόμοιου εγγράφου που σχετίζεται με την απόκτηση ή την εγκατάσταση firmware.

Ο Allen-Bradley 1747-KFC15 είναι ένα SLC500 ControlNet RS-232 Interface module.Το Allen-Bradley 1747-KFC15 εξετάζει το πρόγραμμα σκάλας του επεξεργαστήΗ ενότητα αυτή αποτελεί γέφυρα μεταξύ του δικτύου ControlNet και της σειριακής θύρας RS-232C του επεξεργαστή SLC500.Το 1747-KFC15 συνδέεται με ένα δίκτυο ControlNet ενός (κανάλι Α) ή και των δύο συνδέσμων BNCΗ σύνδεση γίνεται μέσω συνηθισμένης κοαξιακής βρύσης ControlNet. Ο Allen-Bradley 1747-KFC15 έχει δύο θύρες σύνδεσης.Η σειριακή θύρα RS-232C παρέχει συμβατότητα μισού διπλού και πλήρους διπλούΗ πύλη πρόσβασης δικτύου συνδέει το τερματικό προγραμματισμού ControlNet με αυτή τη μονάδα.Αυτό είναι για πλήρη πρόσβαση στο δίκτυο χωρίς να διακόπτετε την καλωδίωση καλωδίων. Η σειριακή θύρα χρησιμοποιεί το πρωτόκολλο DF1 όταν η θύρα πρόσβασης στο δίκτυο χειρίζεται απευθείας.Αυτή η μονάδα είναι ανοιχτό εξοπλισμό.Πρέπει να τοποθετείται στο περίβλημά του κατά τη διάρκεια της λειτουργίας για την παροχή προστασίας ασφάλειας.Η θερμοκρασία αποθήκευσης αυτής της μονάδας είναι από ¥40-185 ° FΗ σχετική υγρασία αυτής της μονάδας είναι από 5-95% μη συμπύκνωση.
