1747-BSN Allen-Bradley Backup Scanner Module Αυτοματοποίηση Rockwell

Περίπου 1747-BSN Ser A

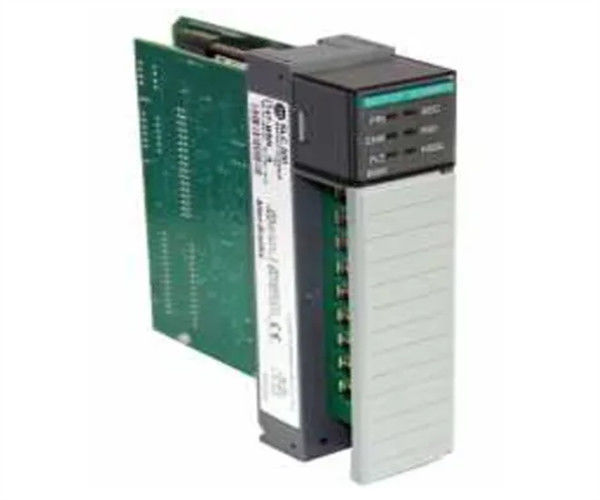

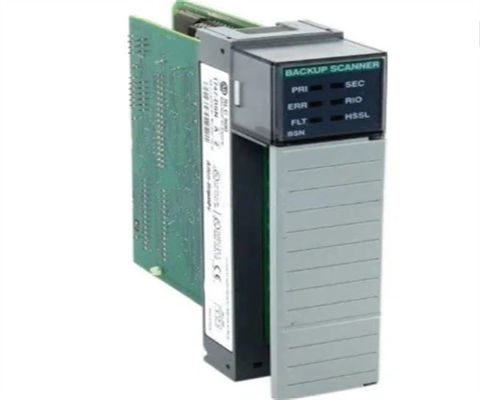

The 1747-BSN Series A module is an Allen-Bradley SLC 500 backup scanner module featuring a backplane current of 800 milliamps at 5 Volts DC while the cable type used on the unit is the Belden 9463 cableΗ μονάδα 1747-BSN σειράς A είναι συμβατή με τους επεξεργαστές SLC 5/02, 5/03, 5/04 και 5/05.Η μονάδα διαθέτει μια 6-pin Phoenix συνδέσμο και έρχεται με ένα κανάλι επικοινωνίας υψηλής ταχύτητας μεταξύ των 2 μοντελοποιημένων επεξεργαστών SLC 500Η μονάδα 1747-BSN Σειράς A έρχεται με ένα σύστημα αντιγράφων ασφαλείας που χρησιμοποιεί ένα σύνολο ενότητες και έρχεται με 1 ή περισσότερες ενότητες που κατοικούν στο κύριο σύστημα.Η μονάδα 1747-BSN σειράς A έρχεται επίσης με 1 ή περισσότερες συμπληρωματικές μονάδες που είναι στο δευτερεύον ή εφεδρικό σύστημα. The primary system is responsible for controlling the operations of the remote I/O while the secondary system is responsible for monitoring the communications of the module by using the high-speed serial link.

Η ενότητα Allen-Bradley 1747-BSN σειράς A διαθέτει τη δυνατότητα μετάβασης από ένα κανάλι επικοινωνίας σε άλλο, εξασφαλίζοντας συνεχή ροή πληροφοριών.Το αρχικό κανάλι είναι ρυθμιζόμενο ως το απομακρυσμένο κανάλι I/O ή το κανάλι Data Highway Plus (DH+)Το δεύτερο κανάλι είναι το 1 το οποίο χρησιμοποιείται για τη μετάβαση του 1 κανάλι RS232/485 ώστε να παρέχεται σύνδεση για τις ηλεκτρονικές διεπαφές του χειριστή.Κατά τη μεταβίβαση του ελέγχου από έναν συγκεκριμένο επεξεργαστή σε άλλον, οι μονάδες εξόδου στο απομακρυσμένο πλαίσιο της μονάδας 1747-BSN σειράς A είναι ρυθμισμένες να διατηρούν την τελευταία κατάσταση της μονάδας μέχρι το πρόγραμμα δευτερογενούς επεξεργαστή να αναλάβει τον έλεγχο.

Τεχνικές προδιαγραφές για το 1747-BSN
