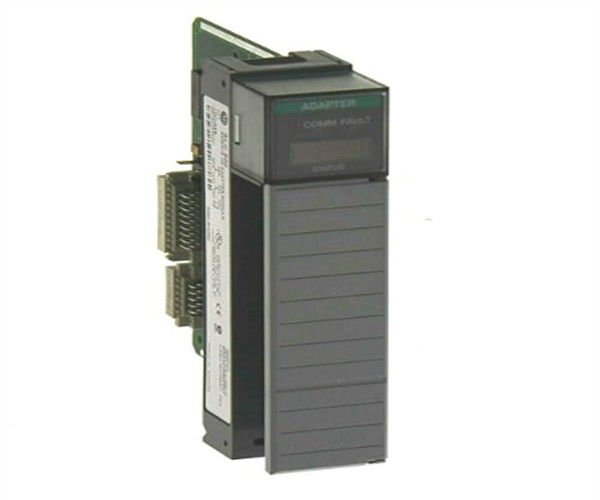

Allen-Bradley 1747-ASB PLC I/O Module Διάστημα σήματος 4...20mA για ακριβή μετάδοση δεδομένων

Περιγραφή του 1747-ASB

Ο Allen-Bradley 1747-ASB είναι μια απομακρυσμένη μονάδα προσαρμογής I/O που αποτελεί μέρος του συστήματος SLC 500.Καθίσταται σύνδεση επικοινωνίας μεταξύ των σαρωτών SLC ή PLC και διαφόρων 1746 μονάδων I/O μέσω Remote I/OΟ απομακρυσμένος σύνδεσμος I/O αποτελείται από μία κύρια συσκευή, δηλαδή έναν σαρωτή SLC ή PLC και μία ή περισσότερες συσκευές σκλάβου που είναι προσαρμογείς.Ο πίνακας εικόνας SLC ή PLC λαμβάνει εικόνα I / O μονάδα χαρτογράφησης απευθείας από το πλαίσιο τουΓια τη χαρτογράφηση εικόνας, υποστηρίζει τόσο τη διακριτική όσο και τη μεταφορά μπλοκ.Είναι εγκατεστημένο στο πλαίσιο με τον επεξεργαστή SLC 500 και σαρώνει I / O στο πλαίσιοΗ μονάδα 1747-ASB διαθέτει 375 mA ρεύμα πίσω από το πλάνο σε 5V και 0 mA σε 24V. Έχει ελάχιστη και μέγιστη θερμική διάχυση 1.875 W.Μπορεί να επικοινωνεί με δεδομένα Ε/Υ σε απόσταση έως 3040 μέτρα και υποστηρίζει 57Επιτρέπει ένα επιλεγμένο από τον χρήστη μέγεθος εικόνας έως και 32 λογικών ομάδων και ελέγχει έως και 30 slots σασί.Το 1747-ASB παρέχει επίσης μη πτητική μνήμη και εκτεταμένη ικανότητα κόμβου έως και 32 προσαρμογείςΓια την καλωδίωση, πρέπει να χρησιμοποιείται το καλώδιο Belden 9463 ή καλώδιο παρόμοιας κατηγορίας και δεν απαιτεί προγραμματισμό από τον χρήστη.Χρησιμοποιεί ένα 6-Pin Phoenix Connector για τη σύνδεση μεταξύ της απομακρυσμένης σύνδεσης I / O και του επεξεργαστήΗ μονάδα 1747-ASB υποστηρίζει όλες τις μονάδες I/O SLC 501 όπως βασικές μονάδες, μονάδες αντίστασης, μονάδες μέτρησης υψηλής ταχύτητας κλπ.έχει τρεις οθόνες 7 τμημάτων με ενισχυμένη ικανότητα για την εμφάνιση της λειτουργικής κατάστασης και των σφαλμάτωνΤο 1747-ASB προορίζεται για χρήση σε βιομηχανικό περιβάλλον και παρέχει κανονική ανθεκτικότητα στον θόρυβο της NEMA.

Το 1747- ASB είναι ένας απομακρυσμένος προσαρμογός IO που ανήκει στην πλατφόρμα αυτοματισμού SLC 500.κάρτες διεπαφής και πύλες για τη δημιουργία σύνδεσης Remote IO.

Για εφαρμογές PLC, ο κύριος σκοπός αυτής της ενότητας είναι η υλοποίηση κατανεμημένης εφαρμογής IO μέσω ενός απομακρυσμένου δικτύου I/O.η επέκταση έχει περιορισμένο μήκος καλωδίου και πολύ περιορισμένη επέκταση πλαισίου SLCΜε ένα 1747-ASB, μπορούν να χρησιμοποιηθούν έως 32 SLC Chassis με 1747 RIO scanner με ισχύουσες αποστάσεις 762 μέτρων ή 2500 ποδιών για 230.4 KBaud, 1524 μέτρα ή 5000 ποδιών για 115.2 KBaud και 3048 μέτρα ή 10Μέχρι 30 είναι η ικανότητα ελέγχου αυτού του προσαρμογέα.αυτό το όριο των 30 σλοτ μπορεί να διαχωριστεί σε διαφορετικό σασί ή ράκετ με κάθε ράκετ εγκατεστημένο με ένα σαρωτή RIO και τροφοδοσία.

Εκτός από την επικοινωνία με τους σαρωτές Remote IO, η ενότητα αυτή μπορεί επίσης να χρησιμοποιηθεί για επικοινωνία με κάρτες επικοινωνίας Allen-Bradley που είναι τοποθετημένες απευθείας σε προσωπικό υπολογιστή.Αυτό επιτρέπει την δυνατότητα τηλεπρογραμματισμού και διαμόρφωσης και τηλεχειρισμού μέσω ενός συστήματος ελέγχου και απόκτησης δεδομένων (SCADA)Εναλλακτικά,Οι διεπαφές ανθρώπου-μηχανής (HMI) Allen-Bradley, όπως τα προϊόντα PanelView, μπορούν να προστεθούν με έναν απομακρυσμένο προσαρμογέα I / O που επιτρέπει στο HMI να ελέγχει τη διαδικασία παρόμοια με ένα σύστημα SCADA.

This Remote I/O adapter also supports communication with Allen-Bradley encompass partner products and 3rd party gateways and converters for implementing 3rd party communication with other automation products.

Εκτιμώμενο μέγεθος αποστολήςτου 1747-ASB
Διαστάσεις: 2,0 "x 6,0" x 5,0 "
(5,1 cm x 15,2 cm x 12,7 cm)
Βάρος: 0 κιλά 7,1 ουγκιές (0,2 κιλά)
