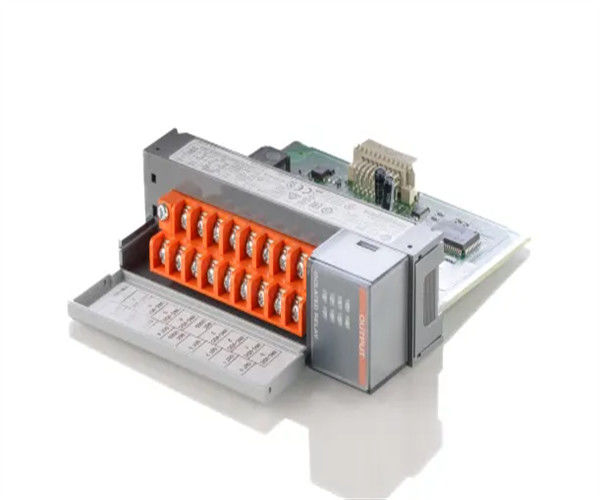

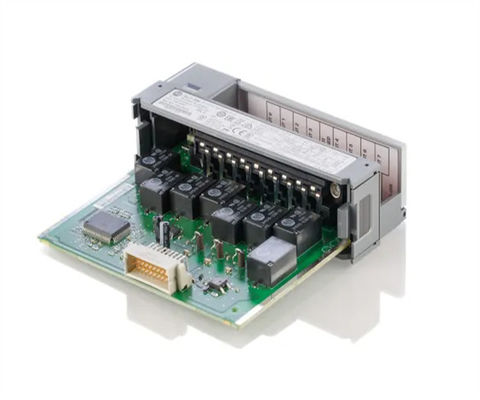

Μονάδα εξόδου απομονωμένου ρελέα Allen-Bradley 1746-OX8 SLC 500, 8 σημεία

Περιγραφή του 1746-OX8

Ο Allen-Bradley 1746-OX8 είναι μια μονάδα εξόδου επαφής που ανήκει στην οικογένεια προγραμματιζόμενων ελεγκτών SLC 500.Έχει τάση λειτουργίας μεταξύ 5-125V DC και 5-265V ACΕπιπλέον, το 1746-OX8 λειτουργεί σε ρεύμα 85mA σε 5V DC και 90mA σε 24V AC. Η απώλεια θερμότητας για τη μονάδα είναι 0,825W ανά σημείο.590W συνολικά 8.60W.

Το 1746-OX8 έχει μέγιστη καθυστέρηση ενιαίου αντίστασης φορτίου 10,0ms όταν είναι ON και 10,0ms όταν είναι OFF.η μονάδα έχει μέγιστη διαρροή 0mA εκτός λειτουργίας και ελάχιστο ρεύμα φορτίου 10mA σε 5V DCΤο 1746-OX8 έχει βαθμολογία επαφής ρελέ 30A σε 120V AC μέγιστο με διακοπή 3.0A με 240V εναλλασσόμενηΕπιπλέον, ο 1746-OX8 έχει βαθμολογία επαφής με ρελέα 0,22A και 1,2A σε 125V DC και 24V DC αντίστοιχα.

Το 1746-OX8 έχει έγκριση κατηγορίας 1, κατηγορίας 2 για χρήση σε επικίνδυνα περιβάλλοντα.Η θερμοκρασία λειτουργίας για το 1746-OX8 κυμαίνεται μεταξύ 0-60o C (32-140o F) και η θερμοκρασία μη λειτουργίας κυμαίνεται μεταξύ -40-85o C (-40-185o F) σε 5-95% μη συμπυκνωτική υγρασία λειτουργίαςΗ μονάδα συμμορφώνεται με το πρότυπο CS-232 NEMA για τα πρότυπα θορύβου.5g σε 57-2000Hz. Έχει ένα λειτουργικό σοκ των 10g και μια 1500V απομόνωση.

Περίπου 1746-OX8

Η μονάδα Allen-Bradley 1746-OX8 είναι ένα κανάλι SLC 500 για να διοχετεύσει απομονωμένο μοντέλο εξόδου ρελέ.Το εύρος θερμοκρασίας εκτός λειτουργίας είναι -40 έως 185 βαθμοί ΦαρενάιτΗ συνιστώμενη εύρος υγρασίας λειτουργίας χωρίς συμπύκνωση είναι 5 έως 95%. Η ονομαστική ανθεκτικότητα στον θόρυβο πληροί το πρότυπο NEMA ICS 2-230. Η ονομαστική δόνηση λειτουργίας είναι 0.015 ίντσες μετατόπισης σε 5 έως 57 HertzΗ ονομαστική εκπομπή θερμότητας ανά ενεργοποιημένο σημείο για το module είναι 0,825 Watt.Η ελάχιστη απώλεια θερμότητας όταν δεν εφαρμόζεται ισχύ πεδίου είναι 2Η συνολική απώλεια θερμότητας της μονάδας όταν όλες οι εξόδους είναι ενεργοποιημένες είναι 8,6 Watt.

Η μονάδα 1746-OX8 έχει 8 ξεχωριστά απομονωμένες εξόδους. Σε τάση 24 Volts DC backplane, η μονάδα καταναλώνει 0,09 Amps ρεύματος και σε τάση 5 Volts DC backplane, η μονάδα καταναλώνει 0,085 Amps.Στην κατάσταση λειτουργίας, η καθυστέρηση του σήματος με μέγιστο αντίστακτο φορτίο είναι 10 χιλιοστά δευτερόλεπτα.Το εύρος τάσης λειτουργίας με παροχή συνεχούς ρεύματος 5 V είναι 5 έως 125 V και με παροχή συνεχούς ρεύματος 24 VΗ μέγιστη διαρροή εκτός λειτουργίας είναι 0 milliamps. Το ελάχιστο επίπεδο του συνιστώμενου ρεύματος φορτίου είναι 10 milliamps σε 5 Volts DC. Σε 120/240 Volts AC, η μέγιστη διαρροή είναι 10 milliamps.το συνεχές ρεύμα ανά σημείο είναι 2Σε 125 Volt DC, το συνεχές ρεύμα ανά σημείο είναι 1 Amp και σε 24 Volt DC, το συνεχές ρεύμα ανά σημείο είναι 2 Amp.

Τεχνικές προδιαγραφές για το 1746-OX8

Προειδοποίηση Rockwell: Το προϊόν είναι χρησιμοποιημένο πλεόνασμα.Το προϊόν μπορεί να έχει παλαιότερους κωδικούς ημερομηνίας ή να είναι παλαιότερης σειράς από αυτή που διατίθεται απευθείας από το εργοστάσιο ή τους εξουσιοδοτημένους αντιπροσώπους. Επειδή η PDF Supply δεν είναι εξουσιοδοτημένος διανομέας αυτού του προϊόντος, η εγγύηση του αρχικού κατασκευαστή δεν ισχύει.Η PDF Supply δεν κάνει καμία δήλωση σχετικά με το αν ένα προϊόν PLC θα έχει firmware και, αν έχει firmware, αν το firmware είναι το επίπεδο αναθεώρησης που χρειάζεστε για την εφαρμογή σας.Η PDF Supply επίσης δεν κάνει καμία δήλωση ως προς την ικανότητά σας ή το δικαίωμά σας να κατεβάσετε ή να αποκτήσετε με άλλο τρόπο το firmware για το προϊόν από την RockwellΗ PDF Supply δεν παρέχει επίσης καμία εγγύηση ως προς το δικαίωμά σας να εγκαταστήσετε οποιοδήποτε τέτοιο firmware στο προϊόν.Η PDF Supply δεν θα αποκτήσει ή να προμηθεύσει firmware για λογαριασμό σαςΕίναι υποχρέωσή σας να συμμορφώνεστε με τους όρους οποιασδήποτε Συμφωνίας Άδειας Χρήσης Τελικού Χρήστη ή παρόμοιου εγγράφου που σχετίζεται με την απόκτηση ή την εγκατάσταση firmware.

Εκτιμώμενο μέγεθος αποστολήςτου 1746-OX8
Διαστάσεις: 5,0" x 2,0" x 6,0"
(12,7 cm x 5,1 cm x 15,2 cm)
Βάρος: 0,4 κιλά
Κωδικός δασμολογίου: 8538907080
