Allen-Bradley 1746-OV16 SLC 16 σημεία ψηφιακή μονάδα εξόδου

Περιγραφή1746-OV16

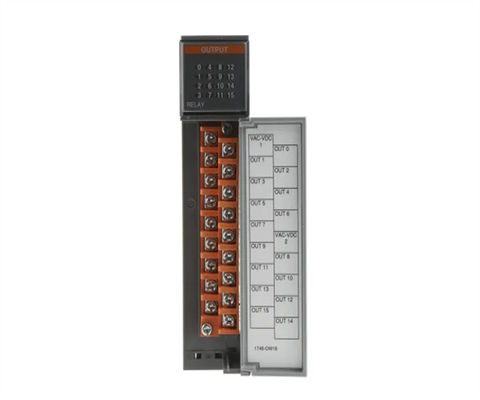

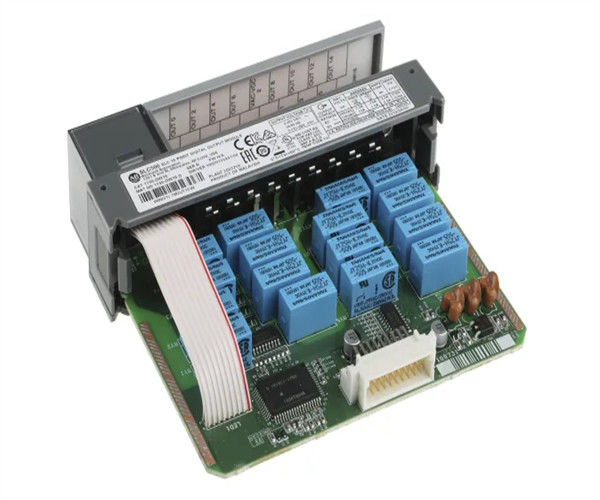

Η Allen-Bradley 1746-OW16 είναι μια SLC 500 ψηφιακή μονάδα εξόδου επαφής.) Δίαυλοι ρελέ με τάση λειτουργίας 5-265 Volt AC ή 5-125 Volt DC. O. Έχει δύο (2) ομάδες εξόδου με οκτώ (8) κανάλια ανά κοινό.

Το Allen-Bradley 1746-OW16 είναι μια διακριτή μονάδα εξόδου Allen-Bradley που χρησιμοποιείται με την οικογένεια προϊόντων SLC 500.

Η ενότητα αυτή είναι ιδανική για χρήση σε εφαρμογές όπου υπάρχουν μικτές κατηγορίες τάσης. κατηγορίες τάσης όπως τάση συνεχούς ρεύματος με εύρος 5 - 125 VDC και 5 - 265 VA.Έχει δύο (2) ομάδες εισόδου με ένα (1) κοινό τερματικό ανά ομάδαΑυτές οι ομάδες επιτρέπουν σε μια ομάδα να λειτουργεί με τάση συνεχούς ρεύματος ενώ η άλλη ομάδα με τάση εναλλασσόμενου ρεύματος.Η χρήση αυτής της ενότητας εξαλείφει την ανάγκη εφαρμογής διασταυρούμενων κυκλωμάτων.

Όταν λειτουργεί με 120VAC, ο βαθμός Ampere διακοπής είναι 15 A ενώ ο βαθμός διακοπής είναι 1,5 A. Για 240VAC, ο βαθμός Ampere είναι 7,5 A και ο βαθμός Ampere διακοπής είναι 0,75 A.Το συνεχές ρεύμα για λειτουργία εναλλασσόμενου ρεύματος είναι 2.5 Α. Όταν λειτουργεί με 125 VDC, η ονομαστική επαφή δημιουργίας είναι 0,22 A και η ονομαστική επαφή διακοπής είναι 1,2 A. Σε 125 VDC, το συνεχές ρεύμα είναι 1,0 A και 2,0 A σε λειτουργία 24 VDC.Συνιστάται η εγκατάσταση εξωτερικών συσκευών καταστολής υπερτάσεων για κάθε κανάλι.Η χρήση αυτών των συσκευών αποτρέπει τη βλάβη της μονάδας και, ως εκ τούτου, παρατείνει τη διάρκεια ζωής της μονάδας.

Το Allen-Bradley 1746-OW16 είναι μια μονάδα εξόδου SLC 500 Discrete της Allen-Bradley.Χρησιμοποιείται σε αυτό το μοντέλο έχει δεκαέξι (16) εκπομπές επαφής με δύο (2) ομάδες που έχουν οκτώ (8) σημεία ανά κοινό.

Η εγκατάσταση της ενότητας απαιτεί μη έκθεση σε χημικά, καθώς τα χημικά μπορεί να υποβαθμίσουν τις σφραγιστικές ιδιότητες των υλικών σφραγίσματος.

Το 1746-OW16 έχει δύο τάσεις λειτουργίας: 5 - 125V DC και 5 - 265V DC. Έχει καθυστέρηση σήματος 10 ms τόσο στις καταστάσεις ON όσο και OFF στο μέγιστο αντίστακτο φορτίο.Το 1746-OW16 έχει υψηλότερη κατανάλωση ρεύματος πίσω από το πλάνο σε σύγκριση με άλλες μονάδες εξόδου ρελέΈχει κατανάλωση ρεύματος 0,17A σε 5V DC και κατανάλωση ρεύματος 0,18A σε 24V DC. Έχει ελάχιστο ρεύμα φορτίου 10 mA σε 5V DC.Το 1746-OW16 έχει μέγιστη θερμική διάχυση 5.7 W. Επίσης έχει μέγιστο συνεχές ρεύμα ανά μονάδα 16 A.Παρακαλείσθε να σημειώσετε το συνεχές ρεύμα ανά μονάδα για να διασφαλίσετε ότι το συνεχές ρεύμα ανά μονάδα περιορίζεται ώστε η ισχύς της μονάδας να μην υπερβαίνει τους 1440VA..

Το 1746-OW16 είναι εύκολο στη χρήση, οπότε μπορείτε να το ρυθμίσετε χρησιμοποιώντας τον υπολογιστή σας.Έχει επίσης ένα αφαιρούμενο τερματικό μπλοκ που σας επιτρέπει να συνδέσετε οποιαδήποτε καλώδια ή jumpers στην ενότητα εύκολαΠαρακαλείστε να ασφαλίσετε τις εξωτερικές συνδέσεις με τη μονάδα χρησιμοποιώντας τις συρόμενες κλειδαριές, βίδες, συρμούς ή τα άλλα μέσα σύνδεσης που παρέχονται με το προϊόν.

Το Allen Bradley 1746-OV16 είναι ένα SLC 500 γενικής χρήσης ψηφιακή μονάδα εξόδου ρεύματος βυθισμού.Έχει 16 σημεία εξόδου που ισοδυναμούν με 16 σημεία ανά κοινόΗ μέγιστη καθυστέρηση του σήματος κατά τη διάρκεια της κατάσταση εκτός λειτουργίας είναι 1 χιλιοστόλεπτο, ενώ είναι περίπου 0.1 χιλιοστά του δευτερολέπτου κατά την κατάσταση ενεργοποίησηςΤο συνεχές ρεύμα ανά σημείο είναι 0,5 Amps στους 30 βαθμούς Κελσίου και 0,25 Amps στους 60 βαθμούς Κελσίου.388 βατ ανά σημείο και 1.4 Watt ελάχιστο για τη θερμική διάχυση και 7.60 Watt συνολικά.Και έχει ένα αφαιρούμενο τερματικό μπλοκ που είναι συμβατό με το 1492-CABLE RTBB το οποίο έχει ένα # 18 AWG μέγεθος αγωγού και ένα μπλε κωδικό χρώματοςΤο αφαιρούμενο τερματικό μπλοκ επιτρέπει στον χρήστη να έχει εύκολη πρόσβαση στην καλωδίωση και να κάνει αλλαγές σε αυτήν.

Πριν από την εγκατάσταση αυτής της μονάδας, ανατρέξτε στο εγχειρίδιο για να δείτε τα διαγράμματα καλωδίωσης της μονάδας 1746-OV16.ή να κάνει αλλαγές στην καλωδίωση τουΤο 1746-OV16 έχει σχεδιαστεί για να χρησιμοποιεί ελάχιστο χώρο, ενώ παράλληλα προσφέρει εκτεταμένες δυνατότητες και ισχυρή απόδοση.Είναι βιομηχανικά σκληροποιημένο και παραμένει λειτουργικό σε θερμοκρασίες λειτουργίας από 0 έως 60 βαθμούς. Μπορεί επίσης να αντέξει βαριές δονήσεις και σχετικά 0 έως 95 τοις εκατό μη συμπυκνωτική υγρασία.
