1746-OB32 Allen-Bradley Sourcing DC Output Modules Ελεγκτική μονάδα

Περιγραφή του 1746-OB32

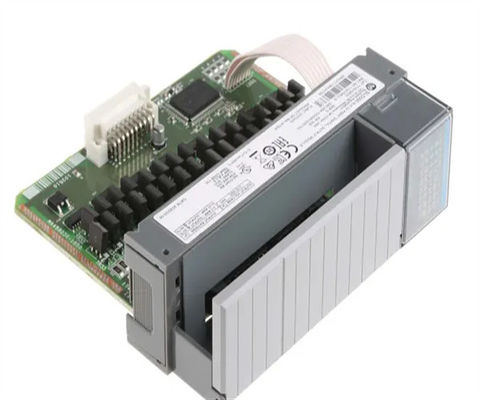

Το Allen-Bradley 1746-OB32 είναι ένα SLC 500 Digital DC Output Module. Αυτό το Output Module έχει τριάντα δύο (32) κανάλια εξόδου 24VDC. Έχει δύο (2) ομάδες εισόδου με κάθε ομάδα να έχει δεκαέξι (16) σημεία.Μπορεί να εγκατασταθεί σε σταθερό ή αρθρωτό υλικό τύπου SLC 500.

Το 1746-OB32 είναι ένα ψηφιακό μοντέλο 32 καναλιών από την Allen-Bradley.Η τάση εξόδου που παρέχει είναι 24V DCΗ μονάδα 1746-OB32 έχει 32 εξόδους με 16 σημεία ανά κοινό και έχει λειτουργική τάση πηγής που κυμαίνεται μεταξύ 5 και 50V DC.19A του backplane ρεύματος σε 5V DC και παρέχει μια απομόνωση κυκλώματος εξόδου δοκιμάζεται σε 1500V AC για 1 λεπτόΈχει μέγιστο χρόνο καθυστέρησης σήματος 0,1 ms σε λειτουργία ON και 1 ms σε λειτουργία OFF και η μέγιστη διαρροή ρεύματος κυκλώματος στην κατάσταση OFF είναι 1mA. Το 1746-OB32 έχει 0,25A σε 0-60 Deg.ονομαστικό ρεύμα Celsius σε κάθε σημείο εξόδου και ελάχιστο ρεύμα φορτίου 1mA για κάθε κανάλι εξόδουΗ μέγιστη απώλεια τάσης στο κύκλωμα στην κατάσταση ON είναι 1,2V σε 0,5A και έχει ένταση 1.0A για 1 ms επαναλαμβανόμενο κάθε 2 δευτερόλεπτα σε κάθε σημείο εξόδουΗ θερμοκρασία λειτουργίας των 1746-OB32 είναι μεταξύ 0 και 60 βαθμών Κελσίου (32 και 140 βαθμοί Κελσίου).Φαρενάιτ) σε 5-95% μη συμπυκνωτική υγρασία και μπορεί να αντέξει ένα λειτουργικό σοκ και δονήσεις των 30G και 2.5G αντίστοιχα σε 10-200Hz. Διαθέτει πιστοποιητικό C-UL και UL Industrial Control Equipment για την κατηγορία I, Διαιρέσεις 2, ομάδες A, B, C, D επικίνδυνες τοποθεσίες,και είναι χαρακτηρισμένο με την πρότυπη NEMA ICS 2-230 Ασφάλεια από θόρυβο.

Το 1746-OB32 είναι μια μονάδα διακριτικής εισόδου τριάντα δύο (32) καναλιών που κατασκευάζεται από την Allen-Bradley για την πλατφόρμα ελέγχου SLC 500.

Η ενότητα αυτή προορίζεται κυρίως για την ενεργοποίηση ή την ενεργοποίηση διακριτών συσκευών, όπως πιλοτικών λαμπτήρων, φουσκωτών, κέρατων, σειρήνων και συσκευών ενεργοποίησης, όπως ηλεκτροσόκ, κινητήρων και άλλων συσκευών.Η τάση εξόδου αυτής της μονάδας είναι 24VDC, η οποία μπορεί να συνδέεται απευθείας με τις προαναφερθείσες συσκευές, υπό την προϋπόθεση ότι βρίσκονται στο εύρος τάσης λειτουργίας 5-30VDC.Εάν οι συσκευές εξόδου δεν είναι συμβατές με την έξοδο συνεχούς ρεύματος, ειδικά αν λειτουργεί με τάση εναλλασσόμενου ρεύματος, η ενότητα αυτή μπορεί ακόμα να χρησιμοποιηθεί εφαρμόζοντας τη λειτουργία ενδιάμεσης θέσης.ένα ρελέ με τροχιά 24VDC είναι το φορτίο που συνδέεται με αυτή τη μονάδαΟι επαφές κανονικά ανοικτές (NO) ή κανονικά κλειστές (NC) συνδέονται με την τάση εναλλασσόμενου ρεύματος.τοποθέτηση μπορεί επίσης να χρησιμοποιηθεί ως εξωτερική μόνωση μοντέλουΑυτό προστατεύει τη μονάδα από εξωτερικές βλάβες ή ανεπιθύμητη συμπεριφορά λόγω κακής γείωσης και καλωδίωσης παλαιών συστημάτων λόγω μη τεκμηριωμένων επισκευών και τροποποιήσεων.

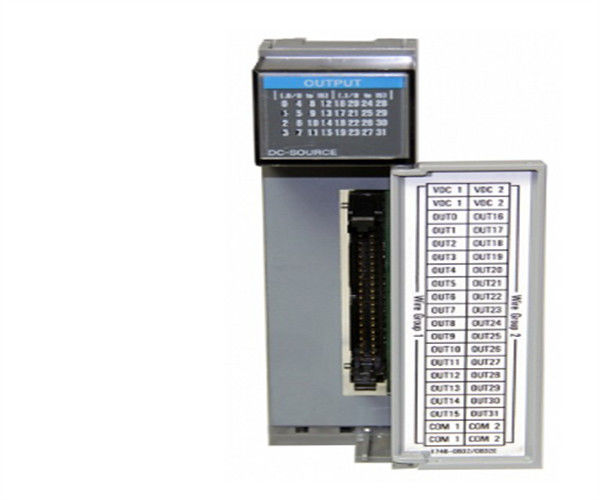

Η ενότητα αυτή διατίθεται με αφαιρούμενο τερματικό μπλοκ (RTB), ετικέτα οκταδικής πόρτας, 32 φώτα LED αφιερωμένα σε κάθε κανάλι και μια γραμμή με κωδικό χρώματος όπου εμφανίζεται ο αριθμός μέρους.Η ΑΝ Άλεν-Μπράντλεϊ έφτιαξε συστήματα καλωδίωσης 1746-Ν3 ή 1492. These connector or wiring systems are compatible for this module to ensure proper termination and adequate wire size in used This also prevents improper wiring as it is pre-assembled and ensures that the module door is capable of covering the terminal wiringsΜπορεί επίσης να χρησιμοποιηθούν και άλλα καλώδια, ωστόσο, τα μεγάλα μεγέθη καλωδίων θα καταλαμβάνουν υπερβολικά τον μπροστινό πίνακα, γεγονός που θα δυσκολέψει την εκτέλεση της αντιμετώπισης προβλημάτων, ακόμη και το κλείσιμο της πόρτας της μονάδας.

Εκτιμώμενο μέγεθος αποστολής του αριθμού 1746-OB32
Διαστάσεις: 5,0" x 2,0" x 6,0"
(12,7 cm x 5,1 cm x 15,2 cm)
Βάρος: 0,3 κιλά
