1746-OB16 SLC 500 Ενότητες I/O Τεχνική τεκμηρίωση Τρανζίστορα

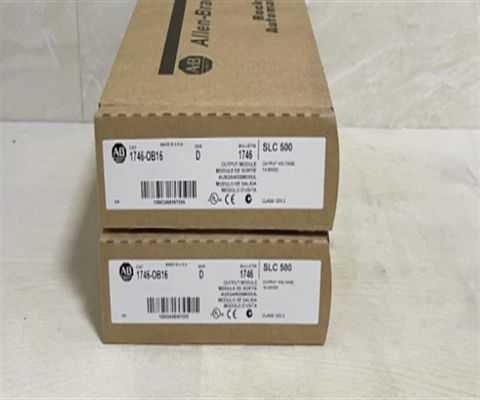

Περιγραφή 1746-OB16

Ο Allen-Bradley 1746-OB16 είναι μια διακριτή μονάδα εξόδου που είναι συμβατή για χρήση με την οικογένεια προϊόντων SLC500.Η ενότητα αυτή διαθέτει δεκαέξι (16) κανάλια εξόδου 24VDC που χρησιμοποιούνται για την ενεργοποίηση ηλεκτρικών συσκευών για την εφαρμογή χειροκίνητου και αυτόματου ελέγχου της διαδικασίας ή των μηχανών.

Το 1746-OB16P είναι μια μονάδα μίας τρύπας που ταιριάζει σε οποιαδήποτε τρύπα του πλαισίου SLC500, εκτός από την πιο αριστερή μονάδα που προορίζεται για τον επεξεργαστή ή τη μονάδα επικοινωνίας.Το 1746-OB16P έχει ένα backplane τρέχουσα αντλία 0.250 A σε 5VDC και 0 A σε 24VDC. Έχει ρεύμα διαρροής κατάστασης OFF 1 mA και ρεύμα φορτίου 1 mA. Το κανάλι Eacu έχει συνεχές ρεύμα) 1,5 A @ 30 °C (86 °F) 1.0 A @ 60 °C (140 °F) και συνεχές ρεύμα ανά μονάδα 6.4 A @ 0...60 °C (32...140 °F).

Το 1746-OB16P δεν έχει ομαδοποίηση εξόδου ή απομόνωση μεμονωμένων καναλιών.1 ms και καθυστέρηση σήματος εκτός λειτουργίας 1.0 ms με πτώση τάσης σε κατάσταση ενεργοποίησης 1,0 V σε 1,0 A, με ρεύμα τάσης ανά σημείο 4,0 A σε 10 ms και ρεύμα τάσης ανά μονάδα 32,0 A σε 10 ms.

Το 1746-OB16P μπορεί να εγκατασταθεί στο τοπικό σασί, κατά μήκος του επεξεργαστή ή να συνδέεται με έναν κατανεμημένο σταθμό I/O, κατά μήκος ενός προσαρμογέα επικοινωνίας.

Το 1746-OB16 SLC 500 Digital DC Output Module της Allen-Bradley είναι μια μονάδα συνεχούς ρεύματος με δεκαέξι εξόδους συνεχούς ρεύματος 24V και τοποθετείται σε οποιαδήποτε ελεύθερη θέση στο πλαίσιο I/O 1746.Έχει 16 σημεία εξόδου και ηλεκτρική ένδειξη οπίσθιας επιφάνειας 0Το 1746-OB16 έχει μέγιστο χρόνο καθυστέρησης σήματος που εξαρτάται από το φορτίο 1 ms για OFF και 0,1 ms για ON και μέγιστη απώλεια ρεύματος 1mA στην κατάσταση OFF.Σε κατάσταση ενεργοποίησηςΤο 1746-OB16 έχει ονομαστικό ρεύμα εισόδου 0,5A στους 30 βαθμούς Κελσίου και 0.25 A στους 60 βαθμούς Κελσίου για κάθε σημείο εξόδου και έχει ένα ακαθάριστο ρεύμα εισόδου 8A στους 30 βαθμούς Κελσίου και 4A στους 60 βαθμούς Κελσίου ανά μονάδαΕπίσης έχει ένα κύμα ρεύματος 3A για 10ms που επαναλαμβάνεται κάθε 1s στους 30 βαθμούς Κελσίου και 2s στους 60 βαθμούς Κελσίου (140 βαθμούς Φαρενάιτ).Το 1746-OB16 παρέχει απομόνωση τάσης μεταξύ του backplane και των εξόδων που δοκιμάστηκαν σε 1500 Volts AC και έχει συνολική απώλεια θερμότητας 7Έχει βαθμολογία UL-A196, CSA και C-UL κατηγορίας I, κατηγορία 2 επικίνδυνου περιβάλλοντος, και είναι πιστοποιημένο από την CSA και UL. the 1746-OB16 has a working temperature range of 0 to 60 degrees Celsius (32 to 140 degrees Fahrenheit) at 5 to 95% non-condensing humidity surrounding and it is designed to withstand a 30G operational shock and a 2.5G λειτουργικές δονήσεις σε 57 έως 200 Hertz.

Το Allen-Bradley 1746-OB16 είναι μια μονάδα εξόδου διακριτικού συνεχούς ρεύματος SLC500.που παρέχουν τάσεις σήματος 24VDC με εύρος τάσης εξόδου 10-5-VDC.
