1746-NI16I. Ο Άλεν Μπράντλεϊ Αναλογική Εισδοτική Μονάδα Ροκγουελ Αυτοματοποίηση

Περιγραφή 1746-NI16I

Ο Allen-Bradley 1746-NI16I είναι μια αναλογική (υψηλής πυκνότητας) μονάδα εισόδου/εξόδου.Το 1746-NI16I αντλεί ρεύμα 125mA και 75mA σε 5 και 24 V DC αντίστοιχα από το πίσω επίπεδοΓια τη μετατροπή A/D, η μονάδα χρησιμοποιεί τη μέθοδο Sigma Delta.Το 1746-NI16I έχει ένα μέγιστο αριθμό 20.5 V εύρος τάσης κοινής λειτουργίας που μπορεί επίσης να υπολογιστεί με +/- 10,25 V από το αναλογικό κοινό τερματικό (σχετικό).

Το 1746-NI16I έχει ένδειξη αντίστασης εισόδου 249 Ωμ, ένταση εισόδου (μέγιστη.χωρίς βλάβη) με ονομαστική ισχύ +/-8V μεταξύ του τερματικού εισόδου και του αναλογικού τερματικού και έχει μέγιστη ονομαστική ισχύ εισόδου +/-30mA μεταξύ του τερματικού εισόδου και του αναλογικού τερματικούΗ αναλογική μονάδα εισόδου 1746-NI16I ανιχνεύει ένα ανοιχτό κύκλωμα σε λιγότερο από 5 δευτερόλεπτα και έχει αντίστοιχη ανάλυση 640nA και 0,3% για την είσοδο και την προβολή.Το 1746-NI16I έχει 360nA/ βαθμούς Κελσίου (έκδοση με θερμοκρασία), 20 ppm ανά βαθμό Κελσίου κέρδος κλίσης (με επιπλέον θερμοκρασία), και ένα σφάλμα ενότητας (πλήρη θερμοκρασία) βαθμολογία 0,08 τοις εκατό και 0,15 τοις εκατό (πλήρη κλίμακα) στους 25 και 60 βαθμούς Κελσίου, αντίστοιχα.

Το 1746-NI16I έχει συχνότητες φίλτρου εισόδου που κυμαίνονται μεταξύ 6 και 250 Hz, ανάλογα με τον χρόνο ενημέρωσης του ενότητας, που κυμαίνεται από 630ms έως 18ms αντίστοιχα.η ενότητα διαθέτει 5 επιλέξιμους τύπους δεδομένωνΓια την καλωδίωση, η διαφορά μεταξύ των διαφόρων διαφόρων διαφόρων διαφόρων διαφόρων διαφόρων διαφόρων διαφόρων διαφόρων διαφόρων διαφόρων διαφόρων διαφόρων διαφόρων διαφόρων διαφόρων διαφόρωντο 1746-NI16I χρησιμοποιεί το 1492-ACAB το οποίο διαθέτει προσύνδετο RTB στο ένα άκρο και είναι είτε 5, 2.5Το 1746-NI16I έχει ελάχιστη και μέγιστη θερμική διάχυση 2,43 Watt.

Περίπου 1746-NI16I

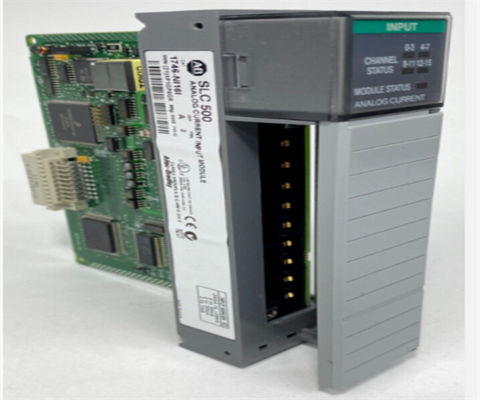

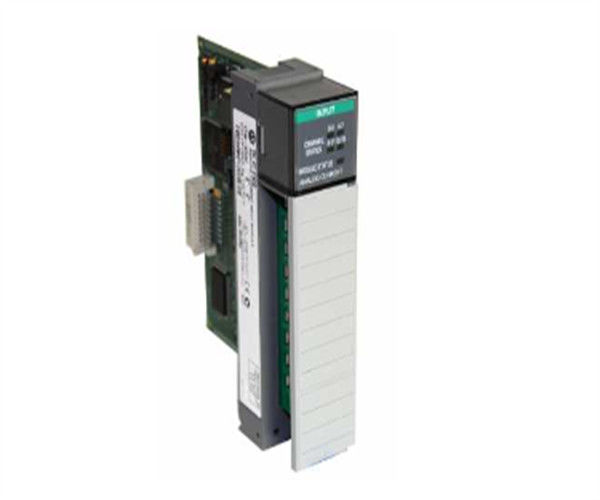

Το Allen-Bradley 1746-NI16I High-Resolution Analog Input Module είναι μια υψηλής πυκνότητας αναλογική μονάδα εισόδου 16 σημείων από τη σειρά Allen-Bradley SLC 500 PLC.Αυτή η μονάδα με μία θέση έχει σχεδιαστεί για να λαμβάνει και να αποθηκεύει ψηφιακά μετατρεπόμενα αναλογικά δεδομένα από συσκευές εισόδου στον πίνακα εικόνας της για ανάκτηση από οποιεσδήποτε σταθερές ή ενοποιημένες CPU SLC 500Κάθε ένα από τα κυκλώματα εισόδου υψηλής αντίστασης του 1746-NI16I High-Resolution Analog Input Module είναι σχεδιασμένο για να συνδέει +/-10 Volts DC, 1 έως 5 Volts DC, 0 έως 50 Volts DC, 0 έως 10 Volts DC,Από 0 έως 20 milliampere, 4 έως 20 milliampere, +/-20 milliampere ή 0 έως 1 milliampere ονομαστικά σήματα εισόδου.Το 1746-NI16I High-Resolution Analog Input Module παρέχει ψηφιακή μετατροπή για όλα τα αναλογικά σήματα εισόδου με τη χρήση μετατροπέα Sigma-Delta, και διαβιβάζει αυτά τα δεδομένα στους επεξεργαστές SLC 500 ως μονάδες μηχανικής, μεγέθους για PID, αναλογικές μετρήσεις ή στη μορφή δεδομένων 1746-NI4.

Το 1746-NI16I High-Resolution Analog Input Module καταλαμβάνει μία μόνο θέση σε οποιοδήποτε από τα σταθερά SLC 500 ή τα διαρθρωτικά SLC 500 πλαισίων επέκτασης (εκτός από τη θέση 0).Παρέχεται με ολοκληρωμένο αφαιρούμενο τερματικό μπλοκ (RTB)Η ισχύς για λειτουργία προέρχεται από το SLC backplane,που τροφοδοτείται από την τροφοδοσία συνεχούς ρεύματος +5 Volt/+24 VoltΤο 1746-NI16I High-Resolution Analog Input Module απαιτεί ενέργεια +5 Volts DC για λειτουργία και αντλεί 125 milliamps μέγιστου ρεύματος backplane σε 5 Volts DC.Τα βασικά χαρακτηριστικά της ενότητας, όπως το φιλτράρισμα εισόδουΚάθε ομάδα εισόδου απομονώνεται ηλεκτρονικά από το backplane,και έρχεται με 5 LEDs (1 για κάθε ομάδα εισόδου και 1 για τη μονάδα) που δείχνουν τη μονάδα και τις καταστάσεις εισόδου.
