Μοντέλο ελέγχου αναλογικής εξόδου Allen-Bradley 1746-NO8I

Περιγραφή του 1746-NO8I

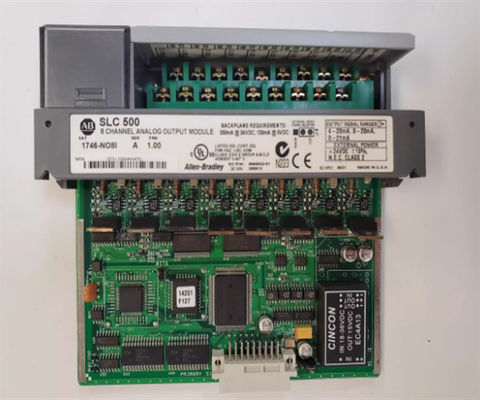

Το Allen Bradley 1746-NO8I SLC 500 Analog Output Module είναι μέρος της σειράς Allen Bradley SLC 500.Αυτή η μονάδα έχει αφαιρούμενα τερματικά μπλοκ και εξακολουθεί να παρέχει σύνδεση για 8 αναλογικά κανάλια εξόδουΕίναι μοναδικά σχεδιασμένο για συνδέσεις με τις αναλογικές συσκευές τάσης και ρεύματος, με οκτώ (8) κανάλια για την τάση εξόδου, αν και δεν περιέχει κανάλι εισόδου.

Το 1746-NO8I δεν περιέχει διακόπτη DIP. Μπορεί να απαιτηθεί ένα J4 ή ένα Jumper για να επιλέξετε αν το SLC backplane θα τροφοδοτείται από 24 Volts DC (Κοντό ρεύμα) ή από εξωτερικό,προαιρετική ισχύς 24 VΤο σασί SLC 500 χρησιμοποιείται για την παροχή ενέργειας σε αυτή τη μονάδα είτε από την παροχή 5 Volt DC είτε από την παροχή 24 Volt DC.Αυτή η ισχύς τροφοδοτεί επίσης την αναλογική ενότητα κυκλώματος, ενώ το κυκλώμα SLC τροφοδοτείται από το 5 Volt DC backplane τροφοδότησης.

Η μονάδα 1746-NO8I καταναλώνει μέγιστο ρεύμα 120 mA σε 5 Volts DC, ενώ σε 24 Volts, το συνεχές ρεύμα αυτής της μονάδας καταναλώνει 250 mA.Κλείστε όλο το σύστημα ενέργειας..

Κάθε τερματικό της ενότητας απαιτεί καλώδιο όχι μεγαλύτερο από 24 AWG και όχι μικρότερο από 14.και η αναλογική του κλίμακα μπορεί να φθάσει (από 0) έως και 32,767.

Με απάντηση βήματος ενός (1) χιλιοστρόλεπτου, χρόνο ενημέρωσης 540 μικροδευτερολέπτων και ανάλυση 16 bits εισόδου και 14 bits εξόδου, η ενότητα αυτή έχει αντίσταση εξόδου τουλάχιστον 1 M Ohm.

Για την προστασία των λειτουργιών της μονάδας, μην χρησιμοποιείτε την μονάδα σε ζώνη θερμοκρασίας χαμηλότερη ή υψηλότερη από -13 έως 140 βαθμούς Φαρενάιτ.Αυτή η μονάδα θα πρέπει να παραμείνει σε μια ζώνη θερμοκρασίας περίπου -40 έως 185 βαθμούς Φαρενάιτ.
