1746-P2 Ενότητα τροφοδοσίας - Αξιόπιστη πηγή τάσης για συστήματα PLC

Περιγραφή του 1746-P2

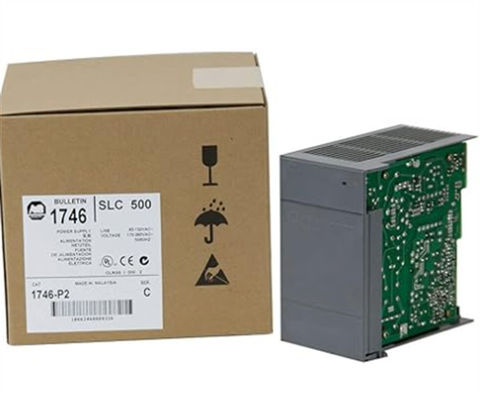

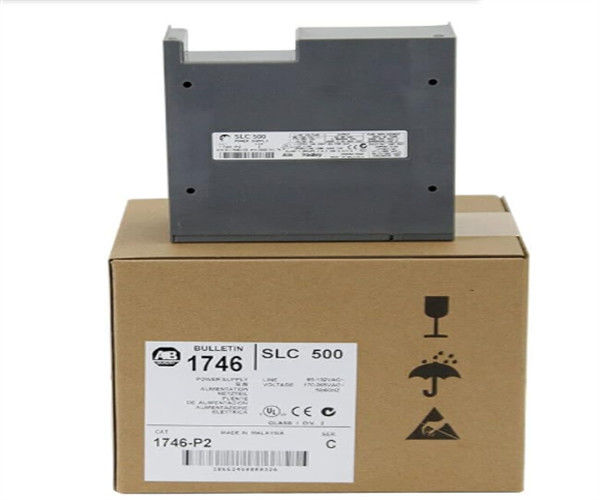

Ο Allen-Bradley 1746-P2 είναι τροφοδοσία της σειράς SLC 500 με τάση εισόδου 120/220V AC.Το 1746-P2 έχει σχεδιαστεί για να τοποθετηθεί σε ένα SLC 1746 αρθρωτό πλαίσιο που έχει διάφορα μεγέθη 4, 7, 10 ή 13 slots για να ανταποκριθεί στις ανάγκες της εφαρμογής σας και τις ανάγκες του ενιαίου στοιχείου υλικού.Το 1746-P2 μπορεί να επιτρέψει τη διασύνδεση 3 πλαισίων για μέγιστη διασύνδεση 30 μονάδωνΤο 1746-P2 χρησιμοποιεί επίσης ένα καλώδιο μεγέθους 14 AWG για κάθε τερματικό.

Η τάση της γραμμής για το 1746-P2 κυμαίνεται από 85-132V AC ή 170-265V AC σε 47-63 Hz. Η εσωτερική χωρητικότητα ρεύματος για την παροχή ενέργειας σε 5V μετράει 5A και η χωρητικότητα ρεύματος σε 24V μετράει 0,96 A.Η ισχύς του χρήστη για το 1746-P2 είναι 0Επιπλέον, το μέγιστο ρεύμα εισόδου για την παροχή ενέργειας είναι 20A. Το όριο ισχύος εισόδου για το 1746-P2 είναι 42W, με περιορισμένο ρεύμα έως 20V.Διακριτή ισχύς εισόδου για την παροχή ενέργειας είναι 110 VAΤο 1746-P2 έχει ισχύ εξόδου 0.2A σε 24V DC. Η τάση εξόδου του 1746-P2 δεν είναι σταθερή και κυμαίνεται από 18-30V DC.

Οι θερμοκρασίες λειτουργίας για το 1746-P2 κυμαίνονται από 0-60 βαθμούς Κελσίου (32-140 βαθμούς Φαρενάιτ).Η τρέχουσα ικανότητα για την παροχή ενέργειας μειώνεται κατά 5% σε θερμοκρασίες άνω των 55 βαθμών Κελσίου (131 βαθμούς Φαρενάιτ).

Περίπου 1746-P2

Η μονάδα Allen-Bradley 1746-P2 είναι μια μονάδα τροφοδοσίας για τα συστήματα SLC 500.Η μονάδα τροφοδοσίας 1746-P2 μπορεί να τοποθετηθεί με βίδες τερματικού σταθμού με μέγιστη ροπή 1 N-m ή 8Τα τερματικά αυτής της μονάδας τροφοδοσίας είναι απομονωμένα αλλά όχι συγχωνευμένα και παρέχουν 200 εκατομ.αμ. και 24 Volts DC ισχύ.Οι τιτλολογήσεις τάσης της γραμμής στην μονάδα τροφοδοσίας 1746-P2 είναι 85 έως 132 Volt AC και 170 έως 265 Volt AC σε συχνότητα 47 έως 63 HertzΗ τυπική αξία ισχύος της γραμμής είναι 180 Volt-Ampere.

Η μονάδα παροχής ενέργειας Allen-Bradley 1746-P2 SLC 500 μπορεί να λειτουργεί σε θερμοκρασία από 0 έως 60 βαθμούς Κελσίου ή 32 έως 140 βαθμούς Φαρενάιτ,Αλλά η τρέχουσα χωρητικότητά του θα μειωθεί κατά 5% σε θερμοκρασία άνω των 55 βαθμών Κελσίου ή 131 βαθμών ΦαρενάιτΤο εύρος της τάσης ισχύος του χρήστη είναι από 18 έως 32 Volts DC σε ονομαστική τάση 24 Volts DC, η ονομαστική χωρητικότητα ισχύος του χρήστη είναι 200 milliamps,και η μέγιστη κατανομή προστασίας υπερεύματος που παρέχεται από τον χρήστη είναι 15 AmpsΟ χρόνος αναμονής του CPU για τη μονάδα τροφοδοσίας 1746-P2 είναι 20 χιλιοστά δευτερόλεπτα με πλήρες φορτίο και είναι 3000 χιλιοστά δευτερόλεπτα χωρίς φορτίο.και C-UL και από διάφορους κανονισμούς και πρότυπα CE.

Τεχνικές προδιαγραφές για το 1746-P2
