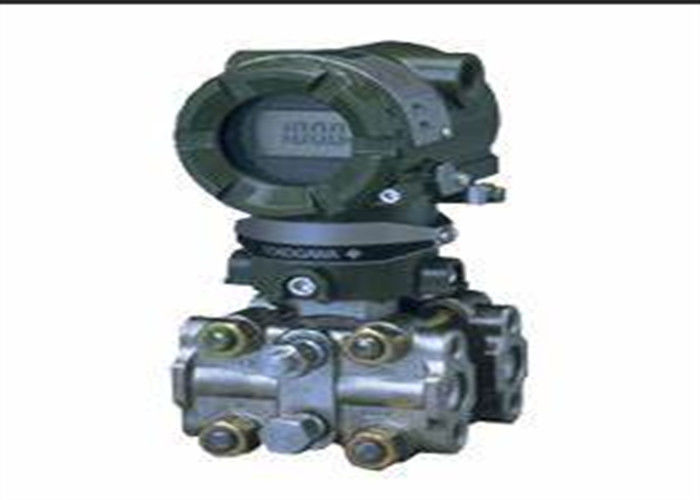

Δοκιμαστικό μεταδότης διαφορικής πίεσης
Περιγραφή του προϊόντος ((για το ΕΥΑ 110A-EMS4A-24DC/D3))
Προδιαγραφές
Ο μεταδότης διαφορικής πίεσης υψηλών επιδόσεων μοντέλο EJA110A μπορεί να χρησιμοποιηθεί για τη μέτρηση της ροής υγρού, αερίου ή ατμού, καθώς και του επιπέδου, της πυκνότητας και της πίεσης του υγρού.Εκδίδει σήμα συνεχούς ρεύματος 4 έως 20 mA που αντιστοιχεί στην μετρούμενη διαφορική πίεσηΤο μοντέλο EJA110A διαθέτει επίσης απομακρυσμένη ρύθμιση και παρακολούθηση μέσω επικοινωνιών με το τερματικό BRAINTM και τον host CENTUM CSTM ή XLTM ή HART ® 275.
ΤΑ ΣΤΑΝΤΑΡΔΙΚΑ ΠΡΟΣΟΧΗΜΑΤΑ
Βλέπε GS 01C22T02-00E για τον τύπο επικοινωνίας πεδού FOUNDATION και GS 01C22T03-00E για τον τύπο επικοινωνίας PROFIBUS PA με την ένδειξη ∙.∙ SPECIFICATIONS PERFORMANCEγραμμική έξοδοςΑκριβότητα αναφοράς του βαθμολογημένου χρονικού διαστήματος (συμπεριλαμβανομένων των επιπτώσεων της γραμμικότητας μηδενικής βάσης, της υστερίας και της επαναληψιμότητας)
00,065 % του Span
Για διαστήματα κάτω του X
[0,015 + 0,05 ] % του Span
X
Σπάν
όπου X ισούται με:
Κάψουλα X kPa {inH2
Ο}
L 3 {12}
M 10 {40}
H 100 {400}
V 1,4 MPa {200 psi}
Ειδικά χαρακτηριστικά (για το EJA 110A-EMS4A-24DC/D3 ):
τικά Εφέσεις πίεσης
Συνολικές επιπτώσεις ανά μεταβολή
Λ κάψουλα
[0,07 % Span+0,052 % URL] ανά 3,4 MPa {500 psi}
M, H και V κάψουλες
[0,1% Span+0,028 % URL] ανά 6,9 MPa {1000 psi}
Επίδραση στο μηδέν (μπορεί να διορθωθεί σε προδιαγραφές γραμμής)
Βεβαίως)
Λ κάψουλα
[0,02 % Span+0,052 % URL] ανά 3,4 MPa {500 psi}
M, H και V κάψουλες
0.028 % URL ανά 6,9 MPa {1000 psi}
Επιδράσεις υπερπίεσης (κάψουλες M, H και V)
00,03 % URL ανά 16 MPa {2300 psi}
Σταθερότητα
0.1 % URL ανά 60 μήνες (κάψουλες M, H και V)
0.2 % URL ανά 12 μήνες (L κάψουλα)
Επιπτώσεις στην τροφοδοσία ενέργειας
00,005% ανά Volt (από 21,6 έως 32 V DC, 350)
Τεχνικές παραμέτρους (για την EJA 110A-EMS4A-24DC/D3 ):
Λειτουργικές προδιαγραφές
Περιορισμοί εύρους και εμβέλειας
Μέτρηση
Διάρκεια/περίοδος
Α
Μ
H
0.5 έως 10
- 100 με 100
-5 έως 5 kgf/cm2
Σπάν
Σπάν
Σπάν
Πεδίο
Πεδίο
Πεδίο
kPa
2 έως 40
-40 με 40
- 400 με 400.
4 έως 400
-10 έως 10
1 έως 100
5 έως 500
- 500 με 500
inH 2O(/D1)
20 έως 2000
-2000 έως 2000
mbar ((/D3)
5 έως 100
- 1000 έως 1000
- 100 με 100
10 έως 1000
50 έως 5000
- 5000 έως 5000
mmH 2O(/D4)
50 έως 1000
- 1000 έως 1000
100 έως 10000
-10000 έως 10000
00,05 έως 5 kgf/cm2
T01E.EPS
V* 1 Span
Περιοχή -5 έως 140 kgf/cm2
0.14 έως 14 MPa
-0,5 έως 14 MPa
20 έως 2000 psi
-71 έως 2000 psi
1.4 έως 140 bar
-5 έως 140 bar
Εφαρμογές (για το ΕΥΑ 110A-EMS4A-24DC/D3 ):
he άθροισμα του χρόνου αποσβεσμού του ενισχυτή και της κάψουλας
η σταθερή πρέπει να χρησιμοποιείται για τη συνολική σταθερή χρόνου.
Η σταθερά χρόνου αποσβέσεως Amp είναι ρυθμιζόμενη από 0,2 έως
64 δευτερόλεπτα.
Κάψουλα (Αέριο Σιλικόνης) L M H και V
Συνεχή χρόνου (περίπου δευτερόλεπτα) 0,4 0,3 0.3
Περιορισμοί θερμοκρασίας περιβάλλοντος
(Οι κωδικοί έγκρισης ενδέχεται να επηρεάζουν τα όρια)
-40 έως 85 ̊C
-30 έως 80 ̊C με οθόνη LCD
Περιορισμοί θερμοκρασίας διαδικασίας
(Οι κωδικοί έγκρισης ενδέχεται να επηρεάζουν τα όρια)
-40 έως 120 °C (-40 έως 248 °F)
Περιορισμοί υγρασίας περιβάλλοντος
5 έως 100 % RH @ 40 ̊C (104 ̊F)
Περιορισμοί πίεσης λειτουργίας (λαδιού πυριτίου)
Μέγιστο όριο πίεσης
Κωδικός υλικού υγροποιημένων εξαρτημάτων κάψουλας
H, M, T, A, D, και B S
L 3,5 MPa {500 psi} 16 MPa {2300 psi}
M, H και V 16 MPa {2300 psi} 16 MPa {2300 psi}
Υποστήριξη και Υπηρεσίες (για το ΕΥΑ 110A-EMS4A-24DC/D3):
Το προϊόν μας μεταδότης θερμοκρασίας πίεσης έρχεται με ολοκληρωμένη τεχνική υποστήριξη και υπηρεσίες για να εξασφαλιστεί βέλτιστη απόδοση και αξιοπιστία.
Προσφέρουμε:
- Βοήθεια εγκατάστασης για να ξεκινήσετε με τη συσκευή σας
- 24/7 τεχνική υποστήριξη για την επίλυση τυχόν προβλημάτων που μπορεί να αντιμετωπίσετε
- Ετήσιες υπηρεσίες συντήρησης για τη διατήρηση της συσκευής σας σε άριστη λειτουργική κατάσταση
- Υπηρεσίες βαθμονόμησης για την εξασφάλιση ακριβών και συνεπών μετρήσεων
- Υπηρεσίες επισκευής για την ταχεία επίλυση τυχόν προβλημάτων με τη συσκευή σας
Η ομάδα εμπειρογνωμόνων μας είναι αφιερωμένη στην παροχή εξαιρετικής εξυπηρέτησης πελατών και υποστήριξης για όλες τις ανάγκες σας.
Ενημερωτικά ερωτήματα (για την ΕΥΑ 110A-EMS4A-24DC/D3 ):
Ε1: Ποια είναι η εμπορική ονομασία του μεταδότης θερμοκρασίας πίεσης;
Α1: Η εμπορική ονομασία του μεταβιβαστή θερμοκρασίας πίεσης είναι YOKOGAWA
Ε2: Ποιος είναι ο αριθμός μοντέλου του διαβιβαστή θερμοκρασίας πίεσης;
Α2: Ο αριθμός μοντέλου του διαβιβαστή θερμοκρασίας πίεσης είναι EJA 110A-EMS4A-24DC/D3
Ε3: Πού κατασκευάζεται ο μεταβιβαστής θερμοκρασίας πίεσης;
Α3: Ο διαβιβαστής θερμοκρασίας πίεσης κατασκευάζεται στην Ιαπωνία.
Ε4: Έχει πιστοποιητικό ο μεταβιβαστής θερμοκρασίας πίεσης;
Α4: Ναι, ο μεταβιβαστής θερμοκρασίας πίεσης είναι πιστοποιημένος CE.
Ε5: Ποια είναι η ελάχιστη ποσότητα παραγγελίας για τον διαβιβαστή θερμοκρασίας πίεσης;
Α5: Η ελάχιστη ποσότητα παραγγελίας για τον διαβιβαστή θερμοκρασίας πίεσης είναι 1.
Ε6: Ποια είναι η τιμή του μεταβιβαστή θερμοκρασίας πίεσης;
Α6: Παρακαλούμε επικοινωνήστε μαζί μας για την τιμή του μεταδότης θερμοκρασίας πίεσης.
Ε7: Πώς συσκευάζεται ο μεταδότης θερμοκρασίας πίεσης;
Α7: Ο μεταβιβαστής θερμοκρασίας πίεσης συσκευάζεται στην αρχική του συσκευασία.
Ε8: Πόσος χρόνος απαιτείται για την παράδοση του μεταβιβαστή θερμοκρασίας πίεσης;
Α8: Ο χρόνος παράδοσης για τον μεταβιβαστή θερμοκρασίας πίεσης είναι 3 έως 5 ημέρες.
Ε9: Ποιοι είναι οι όροι πληρωμής για τον μεταβιβαστή θερμοκρασίας πίεσης;
Α9: Οι όροι πληρωμής για τον διαβιβαστή θερμοκρασίας πίεσης είναι TT.
Ε10: Ποια είναι η ικανότητα τροφοδοσίας του μεταβιβαστή θερμοκρασίας πίεσης;
Α10: Παρακαλούμε επικοινωνήστε μαζί μας για την ικανότητα τροφοδοσίας του διαβιβαστή θερμοκρασίας πίεσης.
