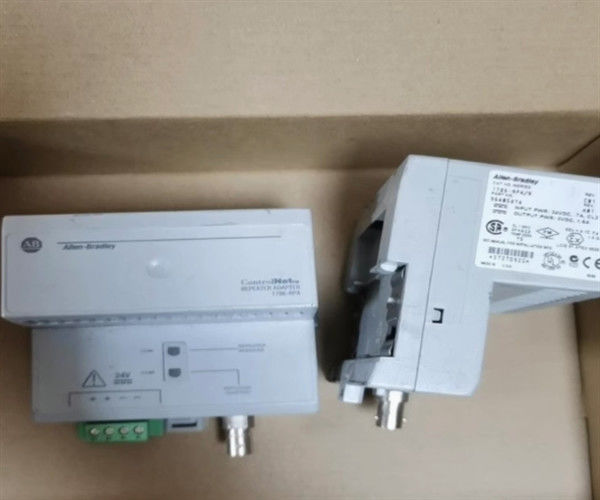

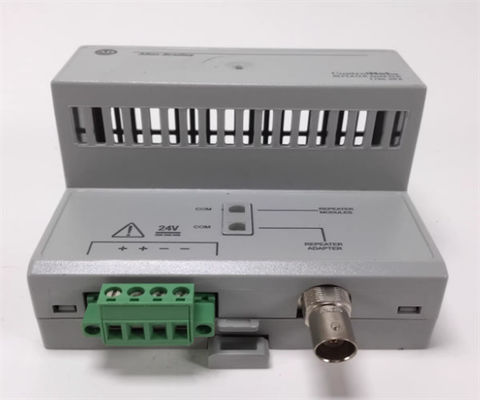

1786-RPA Allen-Bradley ControlNet Μοντυλοποιημένος αναπαραγωγός προσαρμογέα

Περιγραφή της 1786-RPA

Ο Allen-Bradley 1786-RPA είναι ένας προσαρμογός επαναλήπτη ControlNet.Αυτή η ενότητα είναι ένα εξαρτήμα δικτύου επικοινωνίας ControlNet που χρησιμοποιείται κυρίως για την επέκταση του μήκους ενός δικτύου ControlNet καθώς και για την συναρμολόγηση διαφορετικών τοπολογιών όπως το Star, δακτυλική, γραμμική ή τοπολογία σημείο προς σημείο.Αυτή η μονάδα επαναλήπτη μπορεί επίσης να χρησιμοποιηθεί κατά τη φυσική μετατροπή μέσου καλωδίου ControlNet από κοακσιακό καλώδιο σε οπτική ίνα και οπτική ίνα σε κοακσιακό καλώδιο ControlNet.

Το δίκτυο ControlNet είναι ένα βιομηχανικό πρωτόκολλο επικοινωνίας που χρησιμοποιείται για την επικοινωνία πολλών συσκευών.Συστήματα απεικόνισης και πύλεςΤο δίκτυο ControlNet αποτελείται από μια κύρια οδό επικοινωνίας που ονομάζεται Trunk, όπου οι συσκευές ή οι κόμβοι συνδέονται μέσω των λαμπτήρων ControlNet.Εάν το δίκτυο υπερβαίνει αυτή τη μέγιστη απόσταση, μπορεί να χρησιμοποιηθεί το 1786-RPA.

Το 1786-RPA είναι συμβατό για χρήση με το 1786-RPCD επαναλήπτη διπλού χαλκού, το 1786-RPFS επαναλήπτη μικρής απόστασης, το 1786-RPFM επαναλήπτη μεσαίας απόστασης,1786-RPFRL μονάδα επαναλήψεως δακτυλιδίων ινώνΟι μέγιστοι επιτρεπόμενοι προσαρμογείς που συνδέονται σε σειρά είναι 20 1786- RPA.

Η ενότητα προσαρμογής επαναλήπτη υποστηρίζει την άμεση τοποθέτηση σε πλάκα τοποθέτησης ή με τη χρήση σιδηροτροχιάς DIN.Η άμεση τοποθέτηση πίνακα προσφέρει αυξημένη αντοχή σε δονήσεις και σοκ σε σύγκριση με το DIN Rail τοποθέτησηΗ ενότητα αυτή υποστηρίζει οριζόντιο ή κατακόρυφο προσανατολισμό και τροφοδοτείται από εξωτερική τάση 18-36VDC.

Η ενότητα προσαρμογέα επαναλήπτη αυτή είναι εφοδιασμένη με ένα (1) αφαιρούμενο τερματικό μπλοκ για συνδέσεις εισόδου ισχύος, μία (1) 75 ωμ τερματική αντίσταση και δύο (2) κλειδαριές DIN.

Ο προσαρμογός επαναλήπτη 1786-RPAB απαιτεί 24 Volt DC ισχύς εισόδου.Ο προσαρμογός Allen-Bradley 1786-RPAB επαναλήπτη εξυπηρετεί διαφορετικές λειτουργίες, όπως η επέκταση του μήκους του δικτύου, η πραγματοποίηση μετατροπών μέσων δικτύου από ομοαξονικά ή χαλκό μεθόδους σε ίνες, καθώς και ο αντίστροφος τρόπος από ίνες σε ομοαξονικά ή χαλκό μεθόδους,παροχή ενέργειας στις μονάδες επαναλήψεωνΤόσο οι προσαρμογείς επαναλήπτη όσο και οι μονάδες επαναλήπτη είναι εξοπλισμένες με 2 δείκτες κατάστασης, όπως Ready και Fault,που υποδεικνύει την κατάσταση σφάλματοςΟλόκληρος ο προσαρμογός επαναλήπτη 1786-RPA έχει περίπου μέγεθος 4 x 4 x 3 ίντσες, ή 10 x 10 x 8 εκατοστά, και ζυγίζει περίπου 7 ουγγιές ή 0,20 κιλά.Αυτός ο προσαρμογός επαναλήπτη σειράς Β είναι επίσης γνωστός ως αριθμός μοντέλου 1786-RPA / B.

Το Allen-Bradley 1786-RPA είναι ένα ControlNet Modular Repeater Adapter. Αυτή η μονάδα χρησιμοποιείται για την επέκταση του μήκους του δικτύου ControlNet.που τροφοδοτούνται από τροφοδοσία 24VDCΗ ενότητα αυτή υποστηρίζει την άμεση τοποθέτηση πίνακα ή DIN σιδηρόδρομο και είναι συμβατή για οριζόντια και κατακόρυφη τοποθέτηση.
