Allen-Bradley 1786-RPCD ControlNet Διπλή χαλκική κοακσιακή επαναλαμβανόμενη μονάδα

Περιγραφή της 1786-RPCD

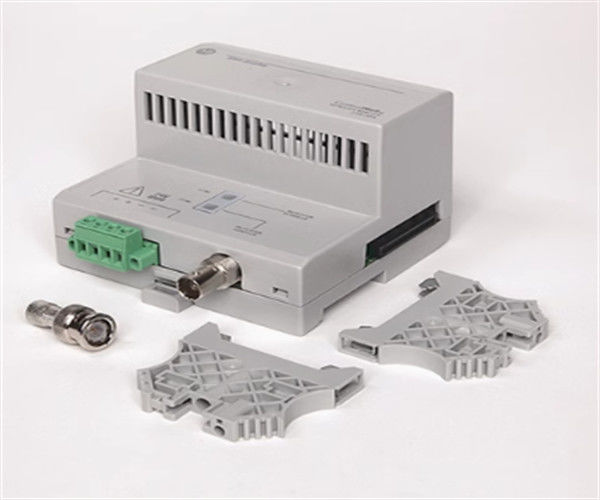

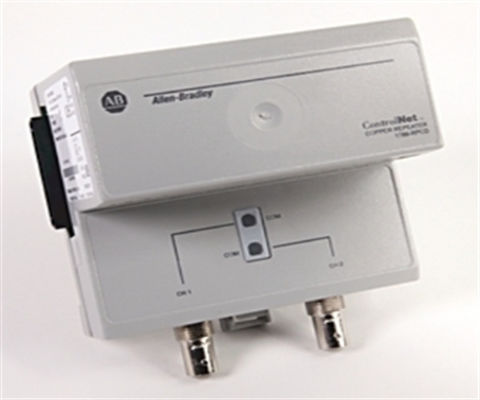

Το 1786-RPCD είναι μια μονάδα επαναλήπτη ControlNet από την Allen-Bradley.Αυτή η μονάδα επαναλήπτη χρησιμοποιείται με προσαρμογέα επαναλήπτη με αριθμό καταλόγου 1786-RPA/BΤο 1786-RPCD έρχεται με δύο (2) θύρες ControlNet που υποστηρίζουν το RG6 ομοαξονικό καλώδιο.Αυτή η ενότητα προσαρμοστή μπορεί να χρησιμοποιηθεί για την επέκταση των δικτύων ControlNet σε γραμμικήΕκτός από τις προαναφερθείσες τοπολογίες, το 1786-RPCD χρησιμοποιείται σε δίκτυα ControlNet βασισμένα σε κόμβους,να εφαρμόσει μεγαλύτερη κάλυψη απόσταση ControlNet και να εφαρμόσει απομονωμένα τμήματα ControlNetΤα αχρησιμοποίητα κανάλια των θύρων πρέπει να συνδέονται με αντίσταση τερματισμού 75 Ω με αριθμό καταλόγου Allen-Bradley 1786-XT.Διαθέτει ροή 400 mA σε 5VDC με κατανάλωση ισχύος 2 Watt, μέγιστη, και διάχυση ισχύος 2 Watt, μέγιστη.Διαθέτει ανοιχτό στυλ περίβλημα, επομένως η ενότητα αυτή πρέπει να τοποθετείται σε περίβλημα που παρέχει επαρκή προστασία από βιομηχανικά στοιχεία.Το 1786-RPCD έχει δύο (2) δείκτες κατάστασης LED, όπως δείκτες καναλιού 1 και καναλιού 2.το LED είναι φωτισμένο με πράσινο και ένα ενεργό κανάλι επικοινωνίας έχει το LED του να αναβοσβήνει με πράσινοΗ ενότητα αυτή μετράει 4.048 ίντσες ή 101.2 mm (ύψος), 4.44 ίντσες ή 111 mm (εύρος) και 2.76 ίντσες ή 69 mm (βαρύτητα).

Το 1786-RPCD είναι ένα δίκτυο ελέγχου μοντέλου επαναλήπτη ομοάξονας που κατασκευάζεται από την Allen-Bradley.και έχει ένα backplane τρέχουσα αντλία 400mA σε 5 Volts DC μέγιστοΤο 1786-RPCD έχει σχεδιαστεί για να επεκτείνει το μήκος ενός δικτύου, να παρέχει μια τοπολογία σημείο-σε-σημείο ή να μετατρέπει τα μέσα δικτύου από ομοαξεία μέσα σε μέσα ινών και αντίστροφα.Η θερμοκρασία λειτουργίας του 1786-RPCD είναι 32 έως 140 βαθμοί Φαρενάιτ, θερμοκρασία μη λειτουργίας 60 βαθμών, για την αγωγή ακτινοβολίας RF σύμφωνα με τα πρότυπα IEC 61000-4-5.με εύρος σχετικής υγρασίας 5 έως 95% για την υγρασία μη συμπύκνωσηςΤο 1786-RPCD τροφοδοτείται από έναν προσαρμογέα επαναλήπτη.Παρέχει δύο κανάλια χαλκού και δείκτες κατάστασης δραστηριότητας για κάθε κανάλιΤο 1786-RPCD αποτελείται από δύο δείκτες κατάστασης οι οποίοι ερμηνεύονται από τον χειριστή για να ανακοινώνει καταστάσεις βλάβης και εάν ενεργοποιείται,συμπεριλαμβανομένων των ελαττωμάτων στα δεδομένα που λαμβάνονται από τις μονάδεςΗ τιμή καθυστέρησης του είναι 100ns. Κατά την εγκατάσταση του 1786-RPCD, τοποθετήστε το 1786-RPCD σε γωνία 30 μοιρών.Κρεμάστε το χείλος στην πίσω πλευρά της μονάδας για την κορυφή της DIN σιδηροδρομικής και περιστρέψτε το στην πίστα. Στη συνέχεια, πατήστε τη μονάδα στο σιδηρόδρομο DIN μέχρι να εμφανιστεί το φλους. Εν τω μεταξύ, η καρτέλα κλειδώματος θα πρέπει να συνδεθεί στη σωστή θέση και να κλειδώσει τη μονάδα στο σιδηρόδρομο DIN.γλιστράτε τη μονάδα προς τα αριστερά για να συνδεθείτε με τον προσαρμογέα επαναλήπτη ή άλλη μονάδα επαναλήπτηΔεν συνιστάται η αφαίρεση ή προσθήκη της μονάδας 1786-RPCD υπό ισχύ.Θα πρέπει να απενεργοποιείται κατά την είσοδο και την αποσύνδεσηΗ 1786-RPCD εφαρμόζεται όταν απαιτείται η τοπολογία βασισμένη σε κόμβο στο δίκτυο και τα τμήματα χρειάζονται μεγαλύτερη απόσταση από χαλκό;Ο σχεδιασμός του δικτύου απαιτεί ένα ξεχωριστό τμήμα και ο αριθμός των κόμβων απαιτεί επίσης επαναλήπτες.

Τεχνικές προδιαγραφές για το 1786-rpcd

Περίπου 1786-rpcd

Η μονάδα 1786-RPCD από την Allen-Bradley/Rockwell Automation είναι μια μονάδα επαναλήπτη.Αυτή η μονάδα επαναλήπτη κατασκευάζεται ως μέρος της σειράς Allen-Bradley ControlNet Accessories και έχει σχεδιαστεί για να είναι ένα βασικό συστατικό στα συστήματα μέσων Coax ControlNetΗ μονάδα επαναλήπτη 1786-RPCD είναι ένας τύπος επαναλήπτη που μπορεί να χρησιμοποιηθεί για την επανάληψη συμπυκνωτικών σημάτων σε δίκτυο σε βιομηχανικό περιβάλλον.Η ονομαστική ισχύς ανάληψης ρεύματος για την μονάδα επαναλήπτη 1786-RPCD είναι 400 milliamps. The 1786-RPCD repeater module can be installed in a ControlNet coax media system that uses the point-to-point or bus/trunk line topology where 1 fiber module transmits to another fiber module in the systemΤο μόνο που χρειάζεται είναι ένας τερματιστής 75 Ω, αν δεν είναι συνδεδεμένος με ένα κοαξικό τμήμα.

Το Allen-Bradley/Rockwell Automation ControlNet Accessories 1786-RPCD επαναλαμβανόμενο μοντέλο μπορεί επίσης να χρησιμοποιηθεί για την επίτευξη της περιττότητας των μέσων ή της περιττότητας των μοντέλων σε ένα σύστημα μέσων συσσωρευτικού ελέγχου ControlNet.Η εφεδρικότητα μέσων ενημέρωσης μπορεί να χρησιμοποιηθεί είτε με την τοπολογία του γραμμικού δικτύου λεωφορείων είτε με την τοπολογία του δικτύου δακτυλικών λεωφορείωνΔεν μπορεί να χρησιμοποιηθεί με τις δύο τοπολογίες ταυτόχρονα, ωστόσο, και κάθε τοπολογία έχει τα δικά της πλεονεκτήματα και μειονεκτήματα που θα επηρεάσουν ολόκληρο το σύστημα.Η μονάδα επαναλήπτη 1786-RPCD μπορεί να εγκατασταθεί σε σιδηρόδρομο DIN. Εάν είναι εγκατεστημένο σε σιδηρόδρομο DIN,δεν πρέπει ποτέ να τοποθετείται στα δεξιά της μονάδας επαναλήπτη ινών 1786-RPFRL/B ή στα δεξιά της μονάδας επαναλήπτη ινών 1786-RPFRXL/B, διαφορετικά δεν θα λειτουργεί σωστά.Αντ' αυτού, η μονάδα επαναλήπτη 1786-RPCD θα πρέπει να εγκατασταθεί στα αριστερά αυτών των μονάδων επαναλήπτη ινών.
