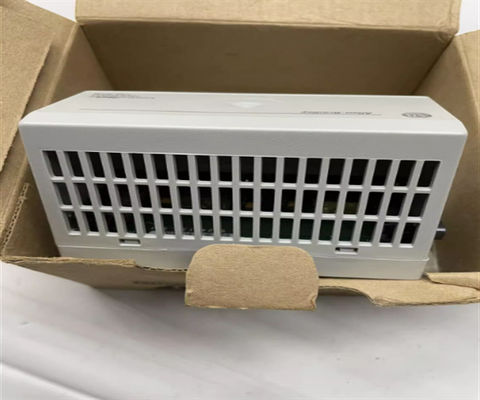

Μοντέλο επαναλήπτη ινών μικρής απόστασης Rockwell Automation ControlNetTM 1786-RPFS

Περιγραφή του 1786-RPFS

Η μονάδα επαναλήπτη 1786-RPFS είναι μια μονάδα επαναλήπτη ινών μικρής απόστασης που κατασκευάζεται από την Allen-Bradley.Χρησιμοποιείται επίσης για τη δημιουργία ενός αστέρα.Η ανάλυση των διασταυρώσεων είναι πολύ πιο εύκολη από την ανάλυση των διασταυρώσεων των διασταυρώσεων.Συνδέει 2 προϊόντα ControlNet με μια σύνδεση ινώνΗ μονάδα επαναλήπτη 1786-RPFS μπορεί να λειτουργεί σωστά σε απόσταση 300 μέτρων μεταξύ δύο μονάδων ControlNet.Αυτή η μονάδα επαναλήπτη έχει επίσης απομόνωση εδάφους μεταξύ των κόμβων και επηρεάζεται λιγότερο από τον θόρυβο από άλλες μονάδες επαναλήπτη.

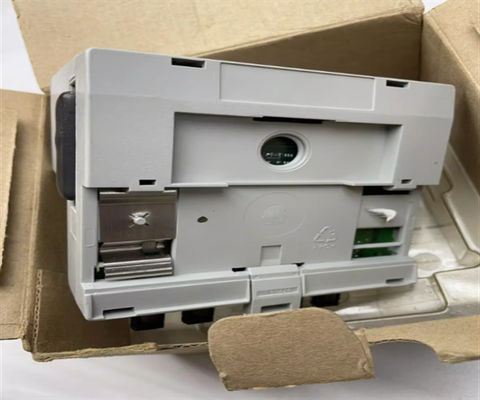

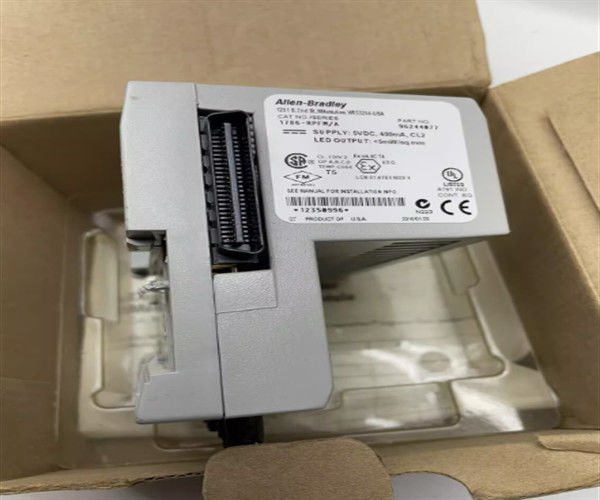

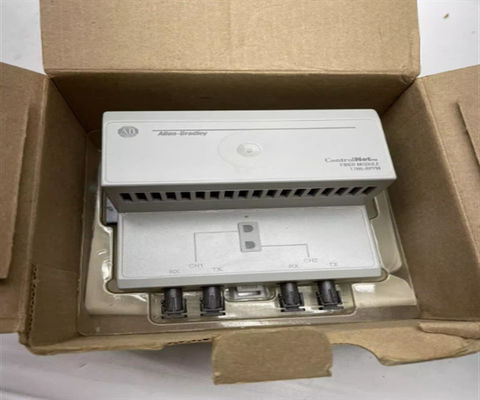

Οι μονάδες επαναλήπτη 1786-RPFS περιλαμβάνουν διάφορα εξαρτήματα.Ένας σύνδεσμος backplane βρίσκεται στην αριστερή πλευρά της μονάδας και υπάρχουν δείκτες LED στην κορυφή για να μεταδώσουν πληροφορίες σχετικά με το κανάλι 1 και το κανάλι 2Μια καρτέλα κλειδώματος ενότητας περιλαμβάνεται επίσης παράλληλα με τις θύρες ινών κανάλι 1 και κανάλι 2. Υπάρχουν προστατευτικά καπάκια στις θύρες ινών για πρόσθετη ασφάλεια.Η μονάδα επαναλήπτη 1786-RPFS τροφοδοτείται με 300 milliamps ρεύματος και 5 Volts DC μέγιστη τάσηΗ μονάδα καταναλώνει συνολική ισχύ 1,5 W. Ο επαναλαμβανόμενος χρησιμοποιεί ίνες HCS τύπου 200/230 και υποστηρίζει ταχύτητα επικοινωνίας 5 Mbps.Η θερμοκρασία των ινών πρέπει να είναι μεταξύ -20 και 80 βαθμών ΚελσίουΗ ακτίνα κάμψης της ινών είναι 1,5 ίντσες κατά την εγκατάσταση και 0,4 ίντσες κατά τη λειτουργία.Η ίνα έχει μήκος κύματος λειτουργίας 650 nm και η ισχύς του πομπού είναι μεγαλύτερη από 5 mW/τ. χιλιοστόμετρο.

Τεχνικές προδιαγραφές για το 1786-RPFS
