Αλεν Μπράντλεϊ 1786-RPFS ControlNet Fiber Ring Μεσαίο Επαναλαμβανόμενο

Περιγραφή 1786-RPFS

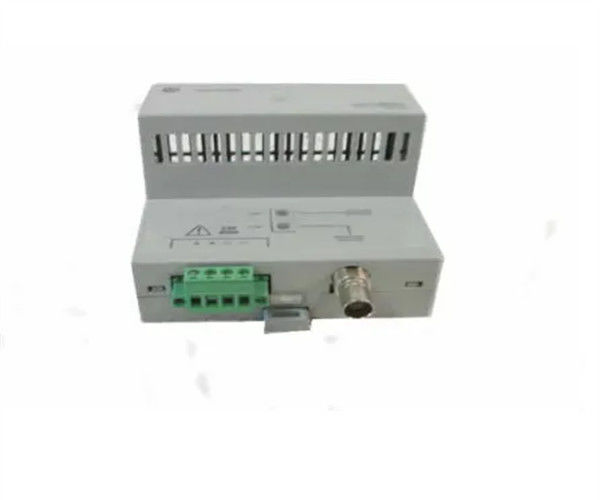

Ο Allen-Bradley 1786-RPFS ControlNet Repeater είναι μια μονάδα ινών που ανήκει στη σειρά Allen-Bradley 1786 Repeaters.Έχει δύο επίπεδα., με κάθε σχηματισμό ορθογώνιο σχήμα.Η πλευρά του άνω επιπέδου έχει τον ανεμιστήρα ψύξης της συσκευής με ένα προεπιλεγμένο χώρο για να επιτρέψει τον εξαερισμό, ενώ το όνομα του εμπορικού σήματος είναι γραμμένο στο ανώτερο μέρος της συσκευήςΤο άνω μέρος του πρώτου επιπέδου έχει μια εικονογραφητική χρήση του επαναλήπτη.Με εξαίρεση την κύρια θύρα σύνδεσης από μέταλλο, υπάρχουν έξι άλλα λιμάνια με άλλα μέρη προσεκτικά τοποθετημένα το ένα δίπλα στο άλλο.

Επιπλέον, ο σύγχρονος επαναλαμβανόμενος 1786-RPFS και η μονάδα ινών μικρής απόστασης έχουν απόσταση από 0 έως 300 μέτρα, η οποία είναι χαρακτηριστική των κανονικών επαναλαμβανόμενων.Αυτό το καθιστά βέλτιστο στην επέκταση των δικτύων και τη μετατροπή των μέσων δικτύουΕπίσης, τόσο οι μονάδες όσο και οι προσαρμογείς έχουν διπλές ενδείξεις κατάστασης που μπορούν εύκολα να ερμηνευθούν κατά τη διάρκεια των λειτουργιών.δηλώνει εάν τα δεδομένα που υποβάλλονται σε επεξεργασία και ανακτώνται είναι απαλλαγμένα από σφάλματα ή όχιΕπιπλέον, ο επαναλαμβανόμενος 1786-RPFS ControlNet χρησιμοποιεί τον τύπο ινών 200/230 μικρών σκληρού υφασμένου πυριτίου (HSC). Είναι πιο συμβατός με έναν προσαρμογέα RPA / B.Μέσω αυτού του προσαρμογέαΤο 1786-RPFS ControlNet Repeater παράγει μια ισχύ εισόδου 5V DC. Αυτό υποστηρίζεται εξειδικευμένα με μια πίεση ρεύματος 300 mA backplane.το 1786-RPFS ControlNet Repeater έχει μήκος κύματος λειτουργίας 650 nm κόκκινης ινώνΥποστηρίζεται με επίπεδα εξασθένισης 4,2 dB.

Περίπου 1786-RPFS

Η μονάδα επαναλήπτη 1786-RPFS είναι μια μονάδα επαναλήπτη ινών μικρής απόστασης που κατασκευάζεται από την Allen-Bradley.Χρησιμοποιείται επίσης για τη δημιουργία ενός αστέρα.Η ανάλυση των διασταυρώσεων είναι πολύ πιο εύκολη από την ανάλυση των διασταυρώσεων των διασταυρώσεων.Συνδέει 2 προϊόντα ControlNet με μια σύνδεση ινώνΗ μονάδα επαναλήπτη 1786-RPFS μπορεί να λειτουργεί σωστά σε απόσταση 300 μέτρων μεταξύ δύο μονάδων ControlNet.Αυτή η μονάδα επαναλήπτη έχει επίσης απομόνωση εδάφους μεταξύ των κόμβων και επηρεάζεται λιγότερο από τον θόρυβο από άλλες μονάδες επαναλήπτη.

Οι μονάδες επαναλήπτη 1786-RPFS περιλαμβάνουν διάφορα εξαρτήματα.Ένας σύνδεσμος backplane βρίσκεται στην αριστερή πλευρά της μονάδας και υπάρχουν δείκτες LED στην κορυφή για να μεταδώσουν πληροφορίες σχετικά με το κανάλι 1 και το κανάλι 2Μια καρτέλα κλειδώματος ενότητας περιλαμβάνεται επίσης παράλληλα με τις θύρες ινών κανάλι 1 και κανάλι 2. Υπάρχουν προστατευτικά καπάκια στις θύρες ινών για πρόσθετη ασφάλεια.Η μονάδα επαναλήπτη 1786-RPFS τροφοδοτείται με 300 milliamps ρεύματος και 5 Volts DC μέγιστη τάσηΗ μονάδα καταναλώνει συνολική ισχύ 1,5 W. Ο επαναλαμβανόμενος χρησιμοποιεί ίνες HCS τύπου 200/230 και υποστηρίζει ταχύτητα επικοινωνίας 5 Mbps.Η θερμοκρασία των ινών πρέπει να είναι μεταξύ -20 και 80 βαθμών ΚελσίουΗ ακτίνα κάμψης της ινών είναι 1,5 ίντσες κατά την εγκατάσταση και 0,4 ίντσες κατά τη λειτουργία.Η ίνα έχει μήκος κύματος λειτουργίας 650 nm και η ισχύς του πομπού είναι μεγαλύτερη από 5 mW/τ. χιλιοστόμετρο.
