Αλεν Μπράντλεϊ 1788-ENBT Αρχική Ενότητα Συσκευασίας Rockwell Automation

ΠεριγραφήΕιδικότερα:

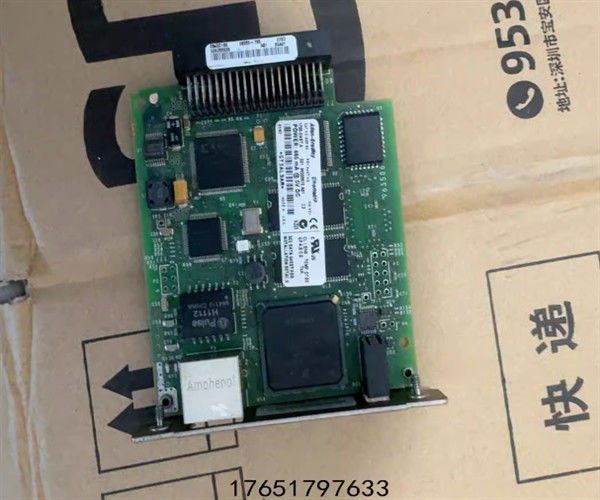

Το Allen-Bradley 1788-ENBT είναι μια μονάδα επικοινωνίας Ethernet I/P.Αυτή η ηλεκτρονική κάρτα ονομάζεται ειδικά μια Ethernet I / P daughtercard που ταιριάζει απευθείας σε μια καθορισμένη θέση ενός ελεγκτή FlexLogixΤο 1788-ENBT διαθέτει μία (1) φυσική θύρα RJ45 που υποστηρίζει τη σύνδεση με δίκτυα Ethernet I/P με ταχύτητα μετάδοσης 10 Mbps/100 Mbps σε μισό ή πλήρη διπλή λειτουργία.

Το 1788-ENBT έχει μικρό παράγοντα μορφής. τροφοδοτείται μέσω του backplane και απαιτεί 5V dc @ 465mA με κατανάλωση ισχύος 5V dc, 2.33W και θερμική διάχυση 8,0 BTU / h.Έχει μειωμένη τάση 500V για 60 δευτερόλεπτα..

Το 1788-ENBT υποστηρίζει την άμεση σύνδεση ή τη διασύνδεση μέσω ενός τυπικού διακόπτη Ethernet.Αυτή η θύρα επικοινωνίας υποστηρίζει την επικοινωνία με την διεπαφή ανθρώπου-μηχανής (HMI)Μπορεί επίσης να χρησιμοποιηθεί για την αποστολή και λήψη μηνυμάτων προς και από τους ελεγκτές στο δίκτυο.

Το 1788-ENBT είναι εξοπλισμένο με δείκτες LED κατάστασης που χρησιμοποιούνται για την ένδειξη της κατάστασης δικτύου, της κατάστασης σύνδεσης και του δείκτη ποσοστού αξιοποίησης.

Το 1788-ENBT δεν υποστηρίζει την αφαίρεση και εγκατάσταση υπό τροφοδοσία (RIUP). Κατά την εγκατάσταση αυτού του μοντέλου, βεβαιωθείτε ότι ο ελεγκτής FlexLogix είναι χωρίς τροφοδοσία.

Η κάρτα θυγατρικής έχει τέσσερα (4) LED κατάστασης όπως LED κατάστασης σύνδεσης, LED κατάστασης ενότητας, LED κατάστασης δικτύου και LED ποσοστού χρήσης.Το 1788-ENBT έχει μία (1) θύρα RJ45 που χρησιμοποιείται για την διεπαφή Ethernet. Πριν εγκαταστήσετε την κάρτα θυγατρικής, βεβαιωθείτε ότι το ρεύμα είναι αποσυνδεδεμένο για να αποφευχθούν τα ηλεκτρικά τόξα.

Χαρακτηριστικά τηςΕιδικότερα::

• 1 θύρα Ethernet RJ-45
• Υποστηρίζει ταχύτητα μετάδοσης 10 Mbps / 100 Mbps
• Υποστηρίζει 32 συνδέσεις CIP

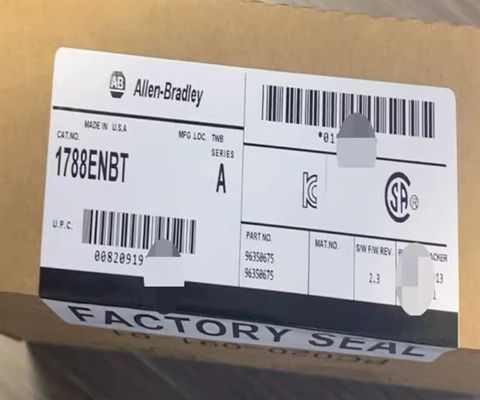

• Διατίθεται στην αρχική συσκευασία
• Σε αποθέματα
