Συσκευή σύνδεσης δικτύου μεταξύ του ControlNet και της συσκευής Allen-Bradley 1788-CN2DN

Περιγραφή του 1788-CN2DN

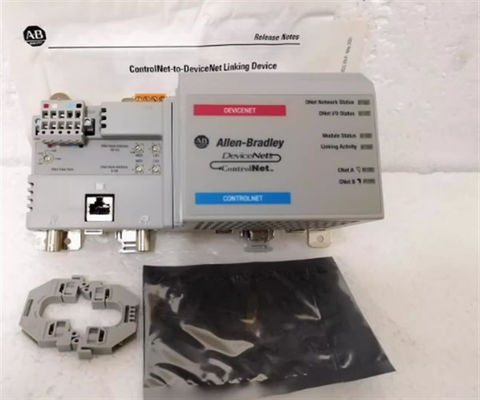

Η συσκευή σύνδεσης 1788-CN2DN από την Allen-Bradley είναι μια βιομηχανική συσκευή σύνδεσης Controlnet σε Devicenet στη σειρά συσκευών σύνδεσης 1788. It can be installed with a 24 Volts DC rated power supply and a mounting base that is either a DIN rail made out of yellow-chrome steel with a zinc-plate coating or another mounting base with similar specifications. The cable that the 1788-CN2DN linking device uses to connect to the Devicenet network should not be connected to the device or disconnected from it while it is powered up because this can cause a dangerous electrical arc. The 1788-CN2DN linking device connects to the Devicenet network with either a 10-pin linear connector that is included with it or with another type of linear connector that is not included such as a 5-pin linear connector or linear to micro connector.

Η συσκευή σύνδεσης Allen-Bradley 1788-CN2DN δεν μπορεί να εμφανίσει τον δικό της κωδικό κατάστασης, επομένως οι χρήστες πρέπει να ελέγξουν τους κωδικούς κατάστασης της στην οθόνη της μονάδας σαρωτή Devicenet στην οποία είναι συνδεδεμένη.Αυτή η μονάδα σαρωτή μπορεί επίσης να χρησιμοποιηθεί για την αντιμετώπιση προβλημάτων της συσκευής σύνδεσης 1788-CN2DN εάν είναι απαραίτητοΑυτή η συσκευή σύνδεσης μπορεί να τροφοδοτείται από πολλαπλές πηγές, εφόσον η τάση που παρέχουν δεν υπερβαίνει την καθορισμένη τάση απομόνωσης της συσκευής σύνδεσης.Η συσκευή σύνδεσης 1788-CN2DN πρέπει επίσης να προστατεύεται πάντα από το ESD.Η συσκευή αυτή χρησιμοποιεί ενέργεια συνεχούς ρεύματος στην περιοχή 18 έως 30 Volt DC, και η ενέργεια αυτή πρέπει να προέρχεται από τροφοδοσία που είναι ξεχωριστή από την τροφοδοσία του δικτύου Devicenet.Η πλήρης εγκατάσταση με τη συσκευή σύνδεσης 1788-CN2DN περιλαμβάνει τη συσκευή σύνδεσης, ο συνδετήρας Devicenet, ο συνδετήρας ρεύματος, αντίστοιχοι 121 Ωμ, και άγκυρες.

Τεχνικές προδιαγραφές για το 1788-cn2dn

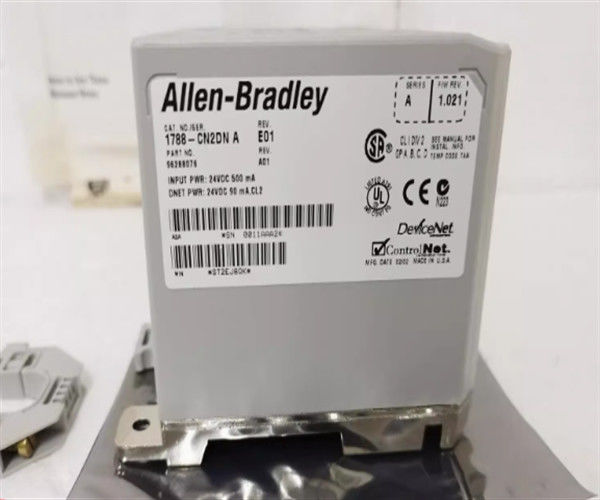

Το Allen-Bradley 1788-CN2DN είναι μια συσκευή σύνδεσης ControlNet με DeviceNet.Ένα (1) γραμμικό δέκτη 10-πιν DeviceNetΗ συσκευή αυτή απαιτεί εξωτερική παροχή ενέργειας 24 VDC για να λειτουργήσει και υποστηρίζει την εγκατάσταση DIN-Rail.
