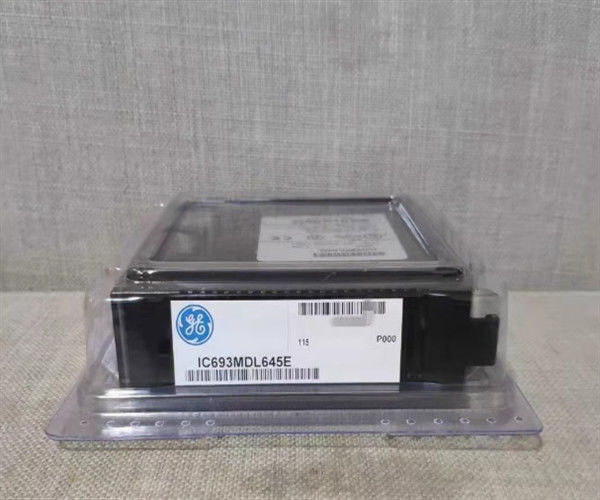

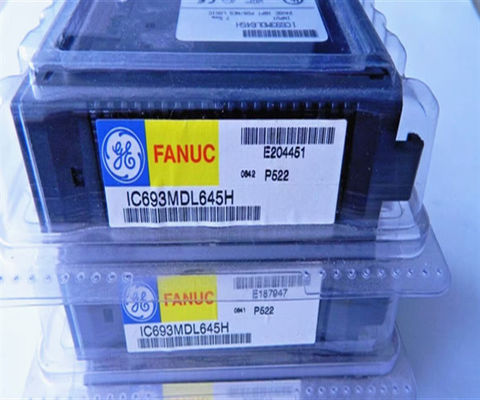

Επανασκευασμένη μονάδα εισόδου θετικής/αρνητικής λογικής GE-Emerson IC693MDL645 24 Volt DC

Περιγραφή του προϊόντος  IC693MDL645

Ο IC693MDL645 είναι μια 24-βόλτ DC θετική/αρνητική λογική εισόδου που ανήκει στην σειρά 90-30 προγραμματισμένων λογικών ελεγκτών.Μπορεί να εγκατασταθεί σε οποιοδήποτε σύστημα PLC σειράς 90-30 που έχει είτε 5 ή 10 -slot βάση. Αυτή η ενότητα εισόδου έχει τόσο θετικά όσο και αρνητικά λογικά χαρακτηριστικά. Έχει 16 σημεία εισόδου ανά ομάδα. Χρησιμοποιεί ένα κοινό τερματικό ισχύος. Ο χρήστης έχει δύο επιλογές για την τροφοδοσία συσκευών πεδίου.είτε να τροφοδοτούνται απευθείας ή να χρησιμοποιούν συμβατή τροφοδοσία +24BDC.

Τα χαρακτηριστικά διπλής λογικής του IC693MDL645 το καθιστούν ιδανικό για εφαρμογές που απαιτούν ηλεκτρονικούς διακόπτες εγγύτητας, διακόπτες ορίων και κουμπιά πιέσεως.Είναι σημαντικό να σημειωθεί ότι η καλωδίωση και τα στοιχεία ταυτοποίησης ρεύματος βρίσκεται σε ένα ένδυμαΗ ενσωμάτωση αυτή βρίσκεται μεταξύ της εσωτερικής και της εξωτερικής επιφάνειας της πόρτας με μεντεσέδες.Η τρέχουσα ταυτοποίηση βρίσκεται στο εσωτερικό του εντύπουΗ ενότητα αυτή είναι ταξινομημένη ως χαμηλής τάσης, γι 'αυτό και η εξωτερική άκρη του ενσωματωμένου έχει κωδικοποιηθεί με μπλε χρώμα.

Βρίσκονται στην κορυφή της μονάδας δύο οριζόντιες σειρές, κάθε σειρά με οκτώ πράσινα LED. Τα LED που αντιστοιχούν στα σημεία εισόδου της κορυφής σειράς 1 έως 8 φέρουν την ένδειξη A1 έως A8,ενώ εκείνοι στην δεύτερη σειράΤα LED, τα οποία αντιστοιχούν στα σημεία εισόδου 9 έως 16, φέρουν την ένδειξη B1 έως B8.

Αυτή η μονάδα εισόδου θετικής/αρνητικής λογικής συνεχούς ρεύματος 24 βολτ έχει ονομαστική τάση 24 βολτ με εύρος τάσης εισόδου συνεχούς ρεύματος από 0 έως +30 βολτ DC. Η απομόνωση είναι 1500 βολτ μεταξύ πλευράς πεδίου και πλευράς λογικής.Το ρεύμα εισόδου σε ονομαστική τάση είναι συνήθως 7 mAΓια τα χαρακτηριστικά εισόδου του: η τάση σε κατάσταση λειτουργίας είναι 11,5 έως 30 volts DC, ενώ η τάση εκτός λειτουργίας είναι 0 έως ± 5 volts DC. Το ρεύμα σε κατάσταση λειτουργίας είναι τουλάχιστον 3,2 mA και το ρεύμα εκτός λειτουργίας είναι 1.Μέγιστο 1 mAΟ χρόνος ανταπόκρισης είναι συνήθως 7 ms για το καθένα. Η κατανάλωση ισχύος σε 5V είναι 80 mA (όταν όλες οι εισροές είναι ανοιχτές) από μια λεωφορεία 5 βολτ στο πίσω πλάνο.Η κατανάλωση ισχύος σε 24V είναι 125 mA από την απομονωμένη λεωφορεία 24V ή από την παροχή ενέργειας από τον χρήστη.

Τεχνικές προδιαγραφές IC693MDL645

Η μονάδα εισόδου 16 σημείων GE Fanuc IC693MDL645 είναι μια μονάδα εισόδου θετικής και αρνητικής λογικής 24 Volt DC που έχει σχεδιαστεί για το σύστημα PLC (Programmable Logic Controller) της σειράς GE 90-30.Η ενότητα εισόδου IC693MDL645 παρέχει 16 μη απομονωμένα σημεία εισόδου που διατίθενται σε μια ενιαία ομάδα 16 εισόδων σε μια ομάδα με κοινό τερματικό εισόδου ισχύοςΗ μονάδα εισόδου IC693MDL645 έχει σχεδιαστεί για να λειτουργεί είτε με θετικά λογικά είτε με αρνητικά λογικά χαρακτηριστικά.και αυτό το χαρακτηριστικό το καθιστά κατάλληλο για ένα ευρύ φάσμα συσκευών εισόδου όπως κουμπιά πιέσηςΤο IC693MDL645 Input Module μπορεί να εγκατασταθεί σε οποιαδήποτε θέση I/O της σειράς 90-30 PLC που υποστηρίζει βάση 5 ή 10 slots.

Η ενότητα εισόδου IC693MDL645 χρησιμοποιεί είτε την εξωτερική παροχή συνεχούς ενέργειας που παρέχεται από τον χρήστη είτε μια απομονωμένη παροχή συνεχούς ενέργειας 24 Volts.Η ενότητα αυτή έχει εύρος τάσης εισόδου από 0 έως 30 Volt DC και μέγιστη ονομαστική κατανάλωση ισχύος πίσω από το πλάνο 80 milliamps σε 5 Volt DC και 125 milliamps σε 24 Volt DCΟι εισροές του IC693MDL645 Input Module λειτουργούν με τάση ενεργού ρεύματος 15,5 έως 30 Volts DC ανά εισροή και 3,2 milliamps ελάχιστου ρεύματος ενεργού ρεύματος ανά εισροή.Έχει μέχρι και 1500 βολτ απομόνωσης μεταξύ της λογικής πλευράς και της πλευράς του πεδίουΗ μονάδα IC693MDL645 διαθέτει πληροφορίες για την καλωδίωση και την ταυτοποίηση ρεύματος μέσα στην εισαγωγή της μονάδας, και είναι κωδικοποιημένη με χρώμα για την εύκολη ταυτοποίηση της τάσης τάσης (χαμηλή τάση).Στο μπροστινό μέρος αυτής της μονάδας υπάρχουν 2 οριζόντιες σειρές LED (8 LED ανά σειρά) που αριθμούνται μεμονωμένα για να υποδεικνύουν την κατάσταση ανάστασης ή απενεργοποίησης κάθε σημείου εισόδου.
