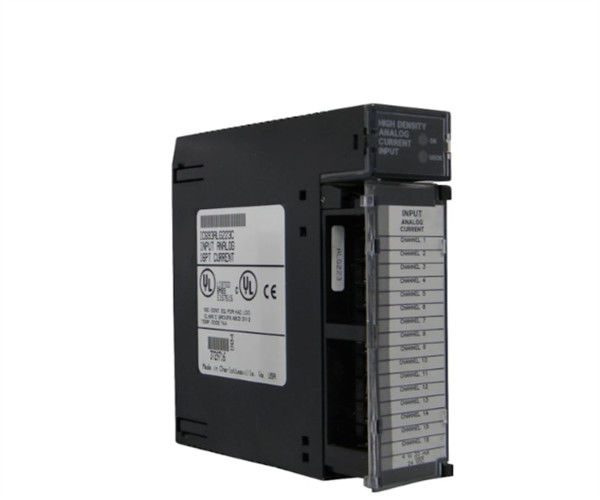

Επανασκευασμένη μονάδα εισαγωγής αναλογικού ρεύματος GE-Emerson IC693ALG223 16 καναλιών

Περιγραφή του προϊόντος IC693ALG223

Το IC694ALG223 είναι μια αναλογική μονάδα εισόδου ρεύματος με 16 κανάλια/ενιαία είσοδο.ή 4 έως 20 mA Ενισχυμένη.

Τα όρια συναγερμού είναι διαθέσιμα σε υψηλά και/ή χαμηλά σε όλες τις περιοχές.που παρέχει ανίχνευση σφαλμάτων ανοικτού καλωδίου σε εφαρμογές από 4 έως 20 mAΗ ενότητα μπορεί να αναφέρει την κατάσταση της ενότητας και την κατάσταση της εξωτερικής ισχύος στην CPU χρησιμοποιώντας τις καθορισμένες διευθύνσεις αναφοράς προγράμματος.Η εγκατάσταση της μονάδας IC694ALG223 είναι συμβατή με οποιαδήποτε θέση I/O σε σύστημα RX3i..

Το IC694ALG223 χρησιμοποιεί 120 mA από την λεωφορεία 5 VDC στο πίσω πλάνο του PLC και απαιτεί 65 mA συν τρέχον ρεύμα βρόχου (s) από τροφοδοσία +24 VDC που παρέχεται από τον χρήστη.

Το LED MODULE OK εκπέμπει πληροφορίες για την κατάσταση της μονάδας κατά την ενεργοποίηση. Εάν το LED εμφανίζεται ON, τότε η κατάσταση είναι ΟΚ, και η μονάδα έχει ρυθμιστεί. Εάν εμφανίζεται OFF, τότε δεν αναγνωρίζεται ενέργεια πίσω από το πλάνο,ή ο χρονοδιακόπτης του σκύλου φύλαξης έχει λήξει). Συνεχής ταχεία αναβοσβήνωση: υποδεικνύει ότι δεν λαμβάνονται δεδομένα διαμόρφωσης από την CPU.Αργά φλας ακολουθούμενα από OFF υποδηλώνουν αποτυχημένη διάγνωση ενεργοποίησης ή σφάλμα εκτέλεσης κώδικαΤο LED παροχής του χρήστη επιβεβαιώνει ότι η εξωτερική παροχή 24 VDC πληροί τις αναμενόμενες προδιαγραφές.

Οι ρυθμιζόμενες παράμετροι του IC694ALG223 περιλαμβάνουν ενεργά κανάλια, διεύθυνση αναφοράς για δεδομένα εισόδου, μήκος και εμβέλεια, χαμηλό/υψηλό συναγερμό και σύνολο σάρωσης I/O.

Τεχνικές προδιαγραφές IC693ALG223
