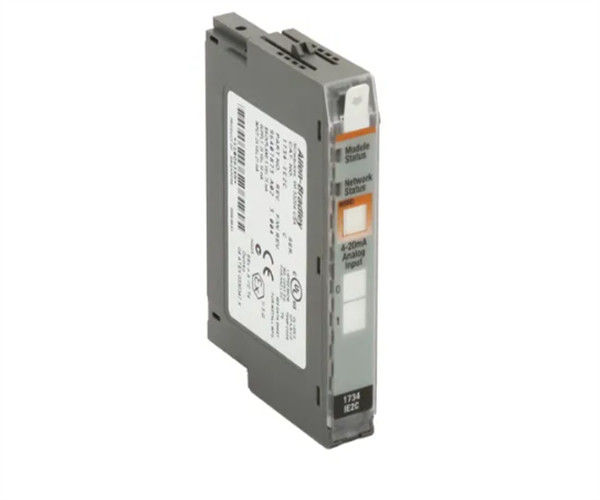

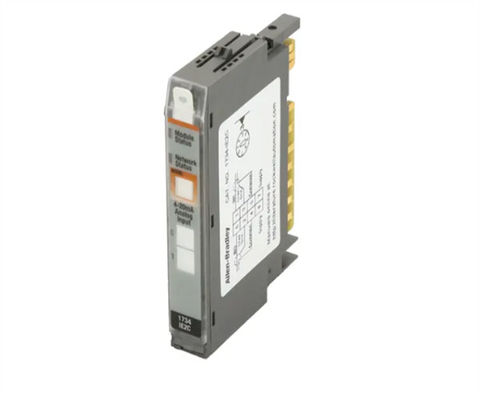

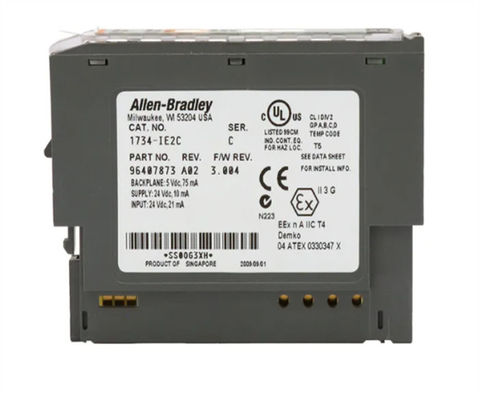

1734-IE2C ALLEN BRADLEY Μοντέλο αναλογικής εισόδου σημείων I/O 2 σημείων

Περιγραφή του 1734-IE2C

Η μονάδα 1734-IE2C είναι μέλος της σειράς Allen-Bradley 1734 των κατανεμημένων μονάδων I/O. Αυτή η μονάδα λειτουργεί με ρεύμα εισόδου 4 έως 20 mA ή ένα από 0 έως 20 mA.συνιστώμενο μέγεθος καλωδίου είναι 22 έως 14 AWG στερεό ή στριφογυρισμένο προστατευμένο σύρμα χαλκού με ονομαστική θερμοκρασία 167 βαθμών Φαρενάιτ ή υψηλότερη.

Η ενότητα αυτή ζυγίζει περίπου 0,036 κιλά ή 0,08 λίβρες.97 ίντσεςΟ συμπαγής σχεδιασμός του 1734-IE2C® διευκολύνει την εγκατάσταση και μπορεί να τοποθετηθεί οριζόντια ή κατακόρυφα.

Το 1734-IE2C POINT αναλογικό μοντέλο εισόδου ρεύματος I/O έχει 2 μονότεκνα, μη απομονωμένα κανάλια.τοποθετήστε το διακόπτη κλειδιού στο 3Το 1734-IE2C είναι μια μονάδα 2 καναλιών που μετατρέπει ένα αναλογικό εισερχόμενο ρεύμα σε ψηφιακή τιμή και διαβάζει ένα εισερχόμενο ρεύμα μεταξύ 0 έως 20 mA ή 4 έως 20 mA ανάλογα με τη λειτουργία που επιλέγεται.Τα υποστηριζόμενα δίκτυα περιλαμβάνουν το ControlNetΕπιπλέον, το 1734-IE2C χρησιμοποιεί μια εξωτερική παροχή συνεχούς ρεύματος με ονομαστική ισχύ 10 έως 28,8 Volt DC και 24 Volt DC ονομαστική, και χρησιμοποιεί ρεύμα με ονομαστική ισχύ 10 mA.Το 1734-IE2C έχει χαρακτηριστεί να αντέχει 2550 Volts DC για 60 δευτερόλεπτα και έχει 50 Volts συνεχούς τάσης απομόνωσηςΕκπέμπει μέγιστη διάσπαση ισχύος 0,6 W σε 28,8 Volts DC και μέγιστη θερμική διάσπαση 2,0 BTU/ώρα σε 28,8 Volts DC.

Η 1734-IE2C είναι βασικά μια αναλογική κάρτα εισόδου που απαιτεί μια βάση τερματικού για να λειτουργήσει.ή 1734-TOPSΗ ενότητα αυτή υποστηρίζει κάθετη και οριζόντια τοποθέτηση και υποστηρίζει τοποθέτηση σε τυπική σιδηροτροχιά DIN 35 mm. Κατά την τοποθέτηση της ενότητας στην κατάλληλη βάση τερματικού,ο διακόπτης κλειδιών του μοντέλου πρέπει να βρίσκεται στη θέση 3.

Το 1732-IE2C διαθέτει εσωτερικό μετατροπέα αναλογικού σε ψηφιακό (ADC) που έχει ανάλυση μετατροπής 16 bits over over 0...21 mA 0,32 μA/cnt χρησιμοποιώντας μετατροπή Delta-Sigma.Τα μετατρεπόμενα δεδομένα αποθηκεύονται σε υπογεγραμμένη πλήρη μορφή με απόλυτη ακρίβεια 00,1% πλήρης κλίμακας @ 25 °C (77 °F) με ακρίβεια κλίσης 30 ppm/°C.

Το 1734-IE2C είναι συμβατό για χρήση με οποιαδήποτε πλατφόρμα ελεγκτή Allen-Bradley.Πλατφόρμες ελεγκτών CompactLogix και ControlLogixΗ ενότητα αυτή υποστηρίζει μια ποικιλία προσαρμογών επικοινωνίας που επιτρέπουν στην ενότητα να επικοινωνεί με τον κύριο ελεγκτή μέσω ενός συγκεκριμένου βιομηχανικού πρωτοκόλλου.

Το 1734-IE2C είναι μια αναλογική μονάδα εισόδου που αποτελεί μέρος της οικογένειας προϊόντων POINT IO της Allen-Bradley.Κάθε κανάλι είναι ρυθμιζόμενο για σήματα εξόδου 0-20 mA και 4-20 mA με ανάλυση 16 bits - πάνω από 0...21 mA 0,32 μA/cnt. Είναι συμβατό με οποιονδήποτε προσαρμογέα επικοινωνίας POINT IO, που χρησιμοποιείται συνήθως για την εφαρμογή κατανεμημένης αρχιτεκτονικής I/O. Η ενότητα αυτή απαιτεί 1734-TB, 1734-TBS, 1734-TOP,ή συσσωρευτές βάσης καλωδίωσης 1734-TOPS.
