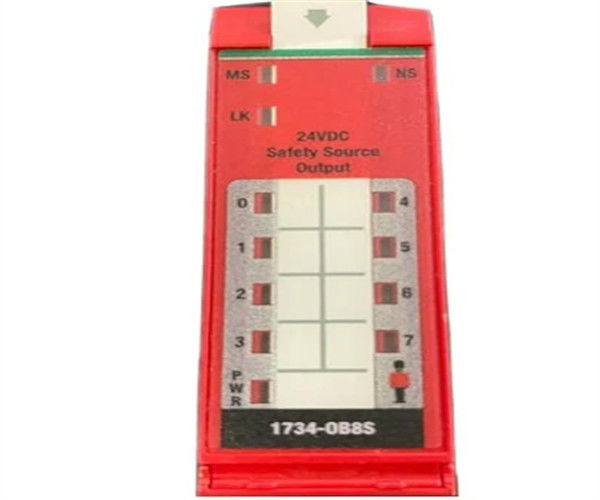

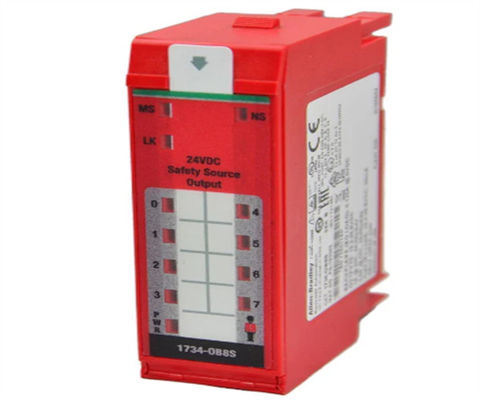

1734-OB8S Allen-Bradley POINT I/O 8-κανάλι Safety Sourcing Output Module

Περιγραφή του 1734-OB8S

Το Allen-Bradley 1734-OB8S POINT Safety Output Module έχει εξόδους στερεής κατάστασης και διατίθεται σε 2 σειρές (A και B).Η σειρά Allen-Bradley 1734-OB8S έχει οκτώ (8) εξόδους παροχής ρεύματος ανά μονάδαΗ έξοδος 1734-OB8S έχει ρεύμα εξόδου 1A ανά κανάλι. Το πλάτος παλμού του είναι 475 micro/s με περίοδο παλμού 575 χιλιοστά του δευτερολέπτου. Έχει μέγιστο όριο χωρητικότητας πεδίου ανά έξοδο 950 nF.Η πτώση της τάσης φτάνει το 0Το 1734-OB8S έχει ανίχνευση βραχυκυκλώματος με μια κατηγορία ανίχνευσης βραχείων, υψηλών, χαμηλών και διασταυρούμενων κυκλωμάτων.Το βραχυκύκλωμα προστατεύεται ηλεκτρονικά και η έξοδος του μπορεί να συγκεντρώσει ρεύμα 8A.

Ο χρόνος αντίδρασης του 1734-OB8S είναι έως 6,2 χιλιοστά του δευτερολέπτου και το ρεύμα του σημείου-βύθου του φτάνει έως 190 mA. Η διάσπαση ισχύος του είναι 4,5 Watt μέγιστο και 3,02 Watt τυπικό.Έχει θερμική διάχυση 15Η τάση απομόνωσής του είναι 50 Volts συνεχής με βασική μόνωση μεταξύ της πλευράς του πεδίου και του συστήματος.Το 1734-OB8S δοκιμάστηκε σε 707 Volts DC για 60 δευτερόλεπταΈχει μια τάση τροφοδοσίας ισχύος 24 Volts DC ονομαστική και μια περιοχή τάσης 19.2 έως 28.8 Volts DC. Όταν δεν υπάρχει φορτίο, έχει ρεύμα ισχύος 75 mA.Έρχεται με μια ποικιλία από φώτα δείκτη, 1 κίτρινο για την κατάσταση κλειδώματος, 1 πράσινο / κίτρινο για την κατάσταση ισχύος και 8 I / O για το κανάλι.Το μέγεθος της καλωδίωσης και η ροπή του τερματικού μπλοκ μπορούν να καθοριστούν μόνο από ένα εγκατεστημένο τερματικό μπλοκΤο 1734-OB8S έχει διαστάσεις 77 x 25 x 55 χιλιοστά.

Το 1734-OB8S έχει μέγιστο ρεύμα 50 mA όταν δεν έχει συνδεθεί φορτίο.η θερμοκρασία λειτουργίας είναι -20 έως 55 βαθμοί Κελσίου και η θερμοκρασία αποθήκευσης είναι -40 έως 85 βαθμοί ΚελσίουΈχει σχετική υγρασία 5 έως 95% μη συμπυκνωτική, δονήσεις 5 G στα 500 Hertz, κρούση λειτουργίας 30 G και κρούση μη λειτουργίας 50 G.Κατηγορία 4. Αυτή η ενότητα ασφαλείας είναι συμβατή με GuardLogix, Compact GuardLogix και SmartGuard Controllers.το εργαλείο προγραμματισμού GuardLogix και η εφαρμογή Logix Designer είναι καλύτερα κατά τη διαμόρφωση του 1734-OB8S POINT Safety Output ModuleΤο 1734-OB8S είναι μια μονάδα Allen-Bradley που ανήκει στην μονάδα ασφαλείας POINT Guard IO.Η ενότητα αυτή διαθέτει έξοδα στερεής κατάστασης ικανές να λειτουργούν σε λειτουργία ενός ή δύο καναλιών..

Η λειτουργία με ένα κανάλι χρησιμοποιεί ένα σήμα εξόδου για την παροχή ελέγχου. the module is qualified for use in applications that require Safety Category 2 and rated up to including performance Level d / SIL CL2 when the Point Mode configuration of the channels are configured for Safety Pulse TestΗ λειτουργία μονοκαναλιού 1734-OB8S είναι εγκεκριμένη για χρήση σε εφαρμογές ασφάλειας με χρόνο ασφάλειας διαδικασίας τουλάχιστον 600 ms.Μπορεί επίσης να χρησιμοποιείται σε εφαρμογές με ρυθμούς ζήτησης που δεν υπερβαίνουν το 1 αίτημα ανά λεπτό..

The Dual-Channel Channel mode uses both output channels which enables redundant control for use in applications that require Safety Category of 3 and 4 and rated up to including performance Level e / SIL CL3 when the Point Mode configuration of the channels are configured for Safety Pulse Test.

Οι έξοδοι ασφαλείας 1734-OB8S είναι ικανά να δοκιμάζονται με παλμούς για την ανίχνευση βραχείων κυκλωμάτων καλωδίωσης πεδίου.

Όταν η μονάδα έχει ανιχνεύσει βλάβη, οι εξόδοι κλείνουν και παραμένουν εκτός μέχρις ότου η μονάδα ανακάμψει από την ανιχνευμένη βλάβη.η αιτία του σφάλματος πρέπει να εξαλειφθείΗ ανάκτηση ελαττωμάτων της μονάδας συμμορφώνεται όταν σβήσει το κόκκινο φως του δείκτη.

Τεχνικές προδιαγραφές για το 1734-OB8S
