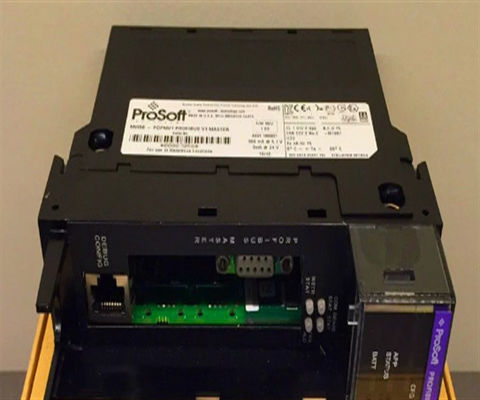

Ψηφιακή μονάδα I O MVI56-PDPMV1 Αριθμός τμήματος PROFIBUS DP-V1 Master Network Interface Module ProSoft Technology

Περιγραφή MVI56-PDPMV1

Το MVI56-PDPMV1 είναι μια ενότητα συμβατή με την πλατφόρμα ControlLogix.Αυτή η ενότητα αναπτύχθηκε από την Prosoft Technology, μια εταιρεία εταίρο της Rockwell Automation που αναπτύσσει ενότητες συμβατές με τον Allen-Bradley PLC.

Το MVI56-PDPMV1 διαθέτει μία (1) θύρα RS485 η οποία είναι οπτικά απομονωμένη, υποστηρίζοντας το πρωτόκολλο PROFIBUS DP έκδοση 1.Μέχρι 125 συσκευές PROFIBUS σκλάβος μπορεί να συνδεθεί σε αυτή την πύλη η οποία είναι επίσης συμβατή με PPROFIBUS επαναλήπτεςΗ ενότητα αυτή έχει τη δυνατότητα να ρυθμίζεται μέχρι 1536 κυκλικών bytes και 1536 bytes εξόδου και υποστηρίζει εκτεταμένα διαγνωστικά δεδομένα.

Άλλες λειτουργίες που υποστηρίζονται από το MVI56-PDPMV1 περιλαμβάνουν τις εντολές χειρισμού συναγερμού, συγχρονισμού και πάγωσης, υποστηρίζει τις λειτουργίες ανάγνωσης και εγγραφής παραμέτρων PROFIDrive έκδοση 3.1, πολυδιάδοση και τηλεγραφήματα εκπομπής.

Το MVI56-PDPMV1 έχει ενσωματωμένους δείκτες κατάστασης LED για την απεικόνιση της κατάστασης λειτουργίας της μονάδας.

Η μονάδα επικοινωνίας MVI56-PDPMV1 PROFIBUS είναι εγκατεστημένη σε πλαισίο 1756 ControlLogix.Καταλαμβάνει μία μόνο θέση του πλαισίου και αντλεί ρεύμα ύψους 800 mA @ 5VDC και 3 mA @ 24VDC από το πίσω επίπεδοΈχει θερμοκρασία λειτουργίας από 0°C έως 60°C (32°F έως 140°F) και θερμοκρασία αποθήκευσης από -40°C έως 85°C (-40°F έως 185°F).Η εν λόγω μονάδα πρέπει να τοποθετείται σε κατάλληλο περίβλημα με δονήσεις που δεν υπερβαίνουν τα 5 g από 10 Hz έως 150 Hz και κρούση 30 g με σχετική υγρασία 5% έως 95%., χωρίς συμπύκνωση.

Η μονάδα MVI56-PDPMV1 είναι μια μονάδα μίας θέσης που ταιριάζει σε ένα 1756 backplane συμβατό. Αναγνωρίζεται ως μονάδα εισόδου/έξόδου όταν συνδέεται με έναν επεξεργαστή.η μονάδα μετατοπίζεται μέσω της μνήμης του επεξεργαστή για τη μεταφορά δεδομένων μεταξύ του επεξεργαστή και της μονάδαςΓενικά, η ενότητα χρησιμεύει ως σαρωτής δικτύου PROFIBUS, διαμεσολαβητής μεταφοράς δεδομένων για συσκευές PROFIBUS και μεταφορά δεδομένων μνήμης επεξεργαστή μέσω του backplane.

Οι περιβαλλοντικές συνθήκες για τη μονάδα MVI56-PDPMV1 περιλαμβάνουν εύρος θερμοκρασίας λειτουργίας από 0 έως 60 βαθμούς Κελσίου (32 έως 140 βαθμούς Κελσίου),το εύρος θερμοκρασίας αποθήκευσης είναι -40 έως 85 βαθμούς Κελσίου (-40 έως 185 βαθμούς Φαρενάιτ), 5G αντοχής σε δονήσεις από 10 έως 150 Hertz, 30G αντοχής σε κρούσεις (50G όταν δεν λειτουργεί) και 5 έως 95% σχετική υγρασία περιβάλλοντος (μη συμπυκνωμένη).

Το MVI56-PDPMV1 είναι μια επικοινωνιακή μονάδα Profibus DP V1 Master.Πρόκειται για ενιαία μονάδα υποδομής με μία (1) RS485 οπτικά απομονωμένη διεπαφή PROFIBUS που υποστηρίζει DP V1. Συνδέει έως και 125 συσκευές Slave, συμβατές για χρήση με επαναλήπτες PROFIBUS. Έχει δείκτες κατάστασης LED και μια (1) θύρα Debug / Config.
