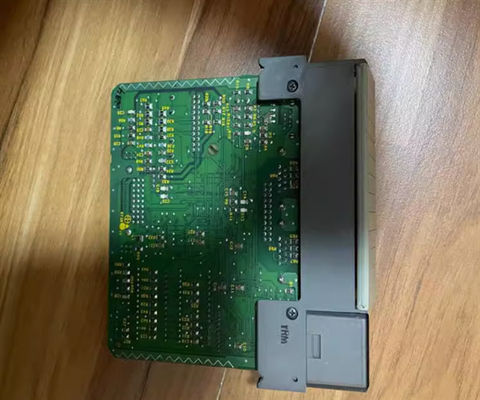

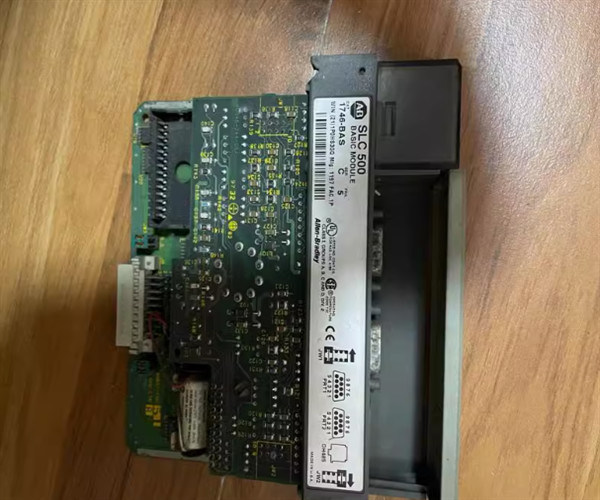

1746-BAS BASIC Μονάδα μεμονωμένου διαχωρισμού Allen-Bradley SLC 500 BASIC Rockwell Automation

Περιγραφή 1746-BAS

Το 1746-BAS είναι ένα μοντέλο μίας εσοχής που χρησιμοποιείται σε SLC 500 μοντελοποιημένο ή σταθερό στυλ υλικό.Μόντεμ και άλλες συσκευές για την εφαρμογή συλλογής και ενσωμάτωσης δεδομένων σε επίπεδο μηχανής,

Η μονάδα 1746-BAS διαθέτει θύρες επικοινωνίας όπως PRT1, PRT2 και DH485.Το PRT 1 χρησιμοποιείται αποκλειστικά για τη σύνδεση της μονάδας BAS με τις συσκευές χρηστών μέσω ταχυτήτων μετάδοσης 300, 600, 1200, 2400, 4800, 9600 και 19200 Baud Rate σε πλήρη κατάσταση διπλής λειτουργίας.Το PRT 2 μπορεί επίσης να χρησιμοποιηθεί με συσκευές χρήστη και επίσης για τη σύνδεση μοντέμου με χρήση πρωτοκόλλου DF1Είναι επίσης ικανό για RS232 / 423, RS422 / 485 τρόπους επικοινωνίας με τις ίδιες τιμές Baud ως PRT1. Ο τερματικός σταθμός επικοινωνίας DH485 χρησιμοποιείται για δίκτυο DH485.Είναι μια μη απομονωμένη θύρα και απαιτεί τη χρήση του 1747-AIC για να συνδέσει την θύρα στο δίκτυο DH485.Είναι σημαντικό να θυμόμαστε ότι όταν το PRT2 είναι ρυθμισμένο ως DF1 ή χρησιμοποιείται για διασύνδεση με ένα modem, η θύρα επικοινωνίας DH485 είναι απενεργοποιημένη.

Το Allen Bradley 1746-BAS είναι μια βασική γλωσσική ενότητα του συστήματος SLC 500.Μπορεί να συνδεθεί με μόντεμ., εκτυπωτές, τερματικά διεπαφής χειριστή και άλλες εξωτερικές συσκευές μέσω δύο διαμορφώσιμων καναλιών.Η μονάδα 1746-BAS-T είναι μια πανομοιότυπη υψηλότερης ταχύτητας έκδοση αυτής της μονάδας με διαφορετικές προαιρετικές μονάδες μνήμηςΗ μονάδα 1746-BAS έχει μέγεθος μνήμης 24 KB με RAM που υποστηρίζεται από μπαταρία. Έχει λειτουργία φόρτωσης τροφοδοσίας ισχύος 0,150 σε 5 Volt DC και 0,040 σε 24 Volt DC. Για επικοινωνία χρησιμοποιεί RS-232/423.,RS-422, RS-485 και DH-485 με μέγιστη απόσταση επικοινωνίας 1230 μέτρων.

Έχει ένα πρότυπο ρυθμό μεταφοράς δεδομένων 8 λέξεων εισόδου και 8 λέξεων εξόδου για τους επεξεργαστές SLC 5/01 και υψηλότερους.Η μονάδα 1746-BAS παρέχει εύκολη συλλογή δεδομένων και ένα ολοκληρωμένο περιβάλλον αποδιορθώσεως προγραμμάτωνΈχει ευέλικτες επιλογές αποθήκευσης δεδομένων με δυνατότητα διεπαφής χειριστή.το 1746-BAS παρέχει εκτενή βοήθεια στο διαδίκτυο στον χρήστηΔιαθέτει άλλα χαρακτηριστικά όπως ρολόι, ημερολόγιο, προηγμένο επεξεργαστή κειμένου και 8 δείκτες LED για διαγνωστική μονάδας και διεπαφή χειριστή, μεταξύ άλλων.Διαθέτει πρότυπη ανθεκτικότητα στον θόρυβο από την NEMA και θερμοκρασία λειτουργίας από 0 έως 60 βαθμούς Κελσίου (32 έως 140 βαθμούς Φαρενάιτ).

Το Allen-Bradley 1746-BAS είναι ένα SLC 500 SLC BASIC Module.Ανθρωπομηχανική διεπαφή και άλλες συσκευέςΕπίσης έχει μια μπαταρία 24KB-back-up RAM και για την αποθήκευση δεδομένων και προγράμματα χρήστη
