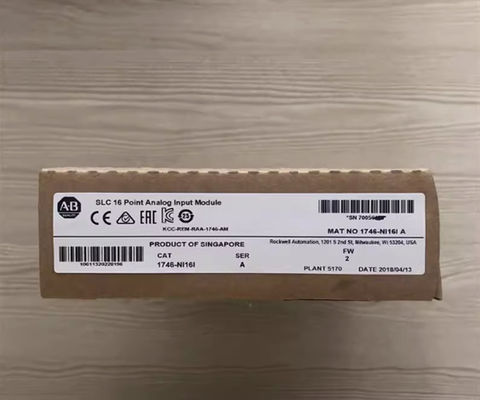

Allen-Bradley 1746-NI16I SLC 500 Αναλογική ενότητα εισόδου ρεύματος 16-Εισόδους, σειρά Α

Περιγραφή 1746-NI16I

Ο Allen-Bradley 1746-NI16I είναι μια αναλογική (υψηλής πυκνότητας) μονάδα εισόδου/εξόδου.Το 1746-NI16I αντλεί ρεύμα 125mA και 75mA σε 5 και 24 V DC αντίστοιχα από το πίσω επίπεδοΓια τη μετατροπή A/D, η μονάδα χρησιμοποιεί τη μέθοδο Sigma Delta.Το 1746-NI16I έχει ένα μέγιστο αριθμό 20.5 V εύρος τάσης κοινής λειτουργίας που μπορεί επίσης να υπολογιστεί με +/- 10,25 V από το αναλογικό κοινό τερματικό (σχετικό).

Το 1746-NI16I έχει ένδειξη αντίστασης εισόδου 249 Ωμ, ένταση εισόδου (μέγιστη.χωρίς βλάβη) με ονομαστική ισχύ +/-8V μεταξύ του τερματικού εισόδου και του αναλογικού τερματικού και έχει μέγιστη ονομαστική ισχύ εισόδου +/-30mA μεταξύ του τερματικού εισόδου και του αναλογικού τερματικούΗ αναλογική μονάδα εισόδου 1746-NI16I ανιχνεύει ένα ανοιχτό κύκλωμα σε λιγότερο από 5 δευτερόλεπτα και έχει αντίστοιχη ανάλυση 640nA και 0,3% για την είσοδο και την προβολή.Το 1746-NI16I έχει 360nA/ βαθμούς Κελσίου (έκδοση με θερμοκρασία), 20ppm ανά βαθμό Κελσίου κέρδος κλίσης (με συνυπολογισμό θερμοκρασίας) και σφάλμα μονάδας (πλήρης θερμοκρασία) κατά 0,08 τοις εκατό και 0,15 τοις εκατό (πλήρη κλίμακα) στους 25 και 60 βαθμούς Κελσίου, αντίστοιχα.

Το 1746-NI16I έχει συχνότητες φίλτρου εισόδου που κυμαίνονται μεταξύ 6 και 250 Hz, ανάλογα με τον χρόνο ενημέρωσης του ενότητας, που κυμαίνεται από 630ms έως 18ms αντίστοιχα.η ενότητα διαθέτει 5 επιλέξιμους τύπους δεδομένωνΓια την καλωδίωση, η διαφορά μεταξύ των διαφόρων διαφόρων διαφόρων διαφόρων διαφόρων διαφόρων διαφόρων διαφόρων διαφόρων διαφόρων διαφόρων διαφόρων διαφόρων διαφόρων διαφόρων διαφόρων διαφόρων διαφόρωντο 1746-NI16I χρησιμοποιεί το 1492-ACAB το οποίο διαθέτει προσύνδετο RTB στο ένα άκρο και είναι είτε 5, 2.5Το 1746-NI16I έχει ελάχιστη και μέγιστη θερμική διάχυση 2,43 Watt.

Τεχνικές προδιαγραφές για το 1746-NI16I
