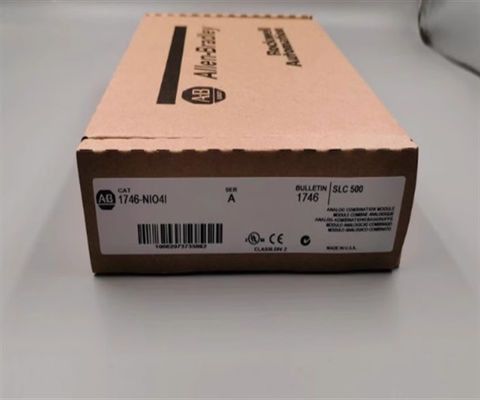

Allen-Bradley 1746-NIO4I SLC 500 Αναλογική μονάδα 2-Εισόδους 2-Εξόδους ρεύματος

Περιγραφή1746-NIO4I

Το 1746-NIO4I είναι ένα SLC 500 Four Channel Analog I/O module της Allen-Bradley.Διαθέτει 2 σημεία εισόδου διαφορικής τάσης ή ρεύματος και 2 εξόδους ρεύματος με συνολική ροή ρεύματος 55mA σε 5 Volt και 14 5mA σε 24 VoltΤα σημεία του έχουν τάση κοινής λειτουργίας από -20 έως 20 Volts με κοινό σήμα απόρριψης μονάδας 105 dB στα 60 Hertz και σήμα απόρριψης κανονικής λειτουργίας 55 dB στα 60 Hertz.Το 1746-NIO4I χρησιμοποιεί τον μετατροπέα Sigma-Delta ADC με ανάλυση μετατροπέα 16 bitΤο φυσιολογικό ρεύμα εισόδου κυμαίνεται μεταξύ -20 και +20 mA με αντίσταση ρεύματος 250 Ω και ανάλυση 1,22 A ανά LSB.Το 1746-NIO4I έχει συνολική ακρίβεια +/-00,642% σε θερμοκρασία από 0 έως 60 βαθμούς Κελσίου με ακρίβεια κλίσης +79 ppm/5 βαθμούς Κελσίου και μέγιστα σφάλματα κέρδους και κλίσης +/- 0,556% και +/- 67 ppm/ βαθμούς Κελσίου.Το 1746-NIO4I έχει επίσης ένταση εισόδου από -10 έως 10 Volts DC και αντίσταση τάσης 760 KOhms σε ανάλυση 305 microVolts ανά Least Significant Bit (LSB)Επίσης έχει ακρίβεια +/- 0,504% και ακρίβεια και σφάλμα κλίσης +/- 63 ppm / βαθμό Κελσίου και +/- 57 ppm / βαθμό Κελσίου.Το 1746-NIO4I προσφέρει υπερτάσεις είτε 220 Volts AC (RMS) είτε 220 Volts DC (συνεχής)Οι τρέχουσες εξόδους έχουν εύρος φορτίου από 0 έως 500mA με κανονικό εύρος από 0 έως 20 mA και ικανότητα 5% άνω του εύρους σε 2,56348 microA ανά ανάλυση σήματος LSB.Το 1746-NIO4I έχει επίσης συνολική ακρίβεια ±00,541% με ακρίβεια κλίσης ±70 ppm/πτυχίο Κελσίου και σφάλμα κέρδους και εκτόξευσης ±0,516% και +/-12 LSB.Ολόκληρη η μονάδα έχει 500 Volt δοκιμασμένη απομόνωση μεταξύ των πεδίων στην απομόνωση καλωδίωσης-backplane και έχει συνολικό χρόνο ενημέρωσης 512 μικροδευτερολέπτων για όλα τα κανάλιαΗ θερμοκρασία λειτουργίας του 1746-NIO4I ∆ιέρχεται από 0 έως 60 βαθμούς Κελσίου σε σχετική υγρασία 5 έως 95% χωρίς συμπύκνωση.

Το 1746-NIO4I είναι μια αναλογική συνδυασμένη μονάδα που διαθέτει δύο (2) διαχωριστικά τάσης ή ρεύματος, μη απομονωμένα κανάλια εισόδου και δύο (2) κανάλια εξόδου τάσης.Η ενότητα αυτή είναι μια ενότητα ενιαίας θέση που συνδυάζει τις δυνατότητες εισόδου και εξόδου

Η ενότητα συνδυασμού είναι συμβατή για χρήση με σταθερό ή αρθρωτό υλικό τύπου SLC 500. Η ενότητα αυτή πρέπει να τοποθετείται σε οποιαδήποτε θέση του κύριου πλαισίου εκτός από τη θέση 0 όπου τοποθετείται ο ελεγκτής.Μπορεί επίσης να εγκατασταθεί σε μονάδες επέκτασης ή σε απομακρυσμένους σταθμούς I/OΕάν χρησιμοποιείται σε απομακρυσμένους σταθμούς I/O, η ενότητα αυτή δεν μπορεί να εγκατασταθεί στη θέση 0, η εν λόγω θέση προορίζεται για προσαρμογείς επικοινωνίας όπως Remote I/O (RIO),Προσαρμοστήρες επικοινωνίας Ethernet (Data Highway Plus).

Η ενότητα αυτή συμβάλλει στην εξοικονόμηση χώρου σε πάνελ και στη μεγιστοποίηση των διαθέσιμων slots οποιουδήποτε SLC 500 rack.η ενότητα αυτή μπορεί να τοποθετηθεί στρατηγικά για την ορθή διαίρεση του IO.

Οι ενότητες Το εύρος εισόδου ρεύματος είναι -20 έως +20 mA με μέγιστες επιτρεπόμενες ονομασίες -30 έως +30 mA. Για την είσοδο τάσης, το επιτρεπόμενο εύρος εισόδου είναι -10 έως +10V dc - 1 LSB.Η τρέχουσα είσοδος μεταφράζεται σε -16Η ανάλυση μετατροπέα των εισερχόμενων μερών είναι 16 Bit με επαναληψιμότητα +/- 1 LSB. Για το τμήμα εξόδου, η ανάλυση μετατροπέα είναι 16 Bit με επαναληπτικότητα +/- 1 LSB.Η ανάλυση μετατροπέα είναι 14 bit με μη γραμμικότητα 00,05%.

Το Allen-Bradley 1746-NIO4I είναι ένα SLC 500 Analog Combination Module.Η ενότητα αυτή χρησιμοποιείται με σταθερό ή αρθρωτό υλικό τύπου SLC 500.
