IC695CHS007 Παγκόσμια Backplane RX3i και σειρά 90-30 I/O και επιλογές μονάδων

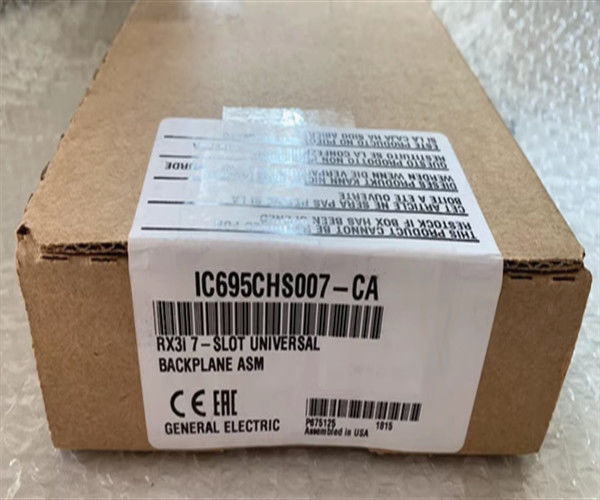

Περιγραφή του προϊόντος IC695CHS007

Το IC695CHS007 είναι ένα καθολικό backplane από τη σειρά PACSystem RX3i Programmable Automation Controller (PAC).που προορίζονται για μονάδες τροφοδοσίας ηλεκτρικής ενέργειας και μονάδες I/OΥποστηρίζει εγγενώς οποιαδήποτε μονάδα Ε/Ε και επιλογής της σειράς PACsystem RX3i, καθώς και μονάδες Ε/Ε και επιλογής της σειράς 90-30.Η θέση IC695CHS007 0 προορίζεται για την εγκατάσταση τροφοδοσίας IC695.. Slot 1-5 are dual connector slots that support Peripheral Component Interconnect (PCI) type connectors utilized by PACSystem components such as IC695 modules and Serial connectors used by Series 90-30 modules particularly IC693 and IC694 modulesΗ θέση 6 που είναι η πιο δεξιά και τελευταία θέση, υποστηρίζει μόνο PCI, συμβατή μόνο με τις μονάδες RX3i.Το IC695CHS007 χρησιμοποιείται ιδανικά για εφαρμογές με περιορισμένο χώρο τοποθέτησης ή για την υλοποίηση αρχιτεκτονικής απομακρυσμένης I/OΗ ενότητα αυτή είναι εφοδιασμένη με μια λωρίδα τερματικού 24 VDC που βρίσκεται στο αριστερό άκρο του ράκα.Ένα σημείο γείωσης πίσω από το επιπέδιο και μια ολοκληρωμένη ράβδο γείωσης για τη σύνδεση των συνδέσεων ασπίδας και γείωσης της μονάδας φιλοξενίας του ράκαΤο IC695CHS007 είναι διαθέσιμο σε δύο (2) εκδόσεις ειδικά,IC695CHS007-AA που είναι η αρχική έκδοση και η μεταγενέστερη έκδοση IC695CHS007-BA η οποία περιλαμβάνει μηχανικές βελτιώσεις ειδικά με τον συνδετήρα PCI του πλαισίου.Το IC695CHS007 έχει σχεδιαστεί μόνο για οριζόντια κοπή.Αυτό το ράφι τοποθετείται απευθείας στο υποπίνακα του περίβληματος μέσω της διαθέσιμης τρύπας τοποθέτησης στο πλαίσιο.

Το GE IC695CHS007 backplane είναι ένα καθολικό backplane που αποτελεί μέρος της σειράς RX3i PACSystems που σχεδιάστηκε και κατασκευάστηκε από την GE Fanuc και είναι μια αντικατάσταση για το σύστημα σειράς 90-30.Το IC695CHS007 backplane έχει τάση εισόδου +24 VoltsΟι χρήστες θα πρέπει να σημειώσουν ότι η προτεινόμενη μέθοδος τοποθέτησης πρέπει να περιλαμβάνει οριζόντιο προσανατολισμό και εγκατάσταση σε προστατευτικό περίβλημα με ελάχιστη βαθμολογία προστασίας IP 20 (τύπος NEMA 1).Το παγκόσμιο backplane IC695CHS007 έχει ένα σημείο γείωσης μαζί με την τερματική λωρίδα που βρίσκεται στο αριστερό άκροΕπίσης, το backplane περιλαμβάνει μια ενσωματωμένη μπάρα γείωσης και ορατούς αριθμούς στροφών για τη διαμόρφωση και παρέχει υποστήριξη για συστήματα και προαιρετικές ενότητες από άλλους κατασκευαστές.Το IC695CHS007 backplane έχει εσωτερικό ρεύμα 240 milliamps σε 5 Volts DC και ρεύμα 600 milliamps σε 3Τα υποστηριζόμενα εξαρτήματα μπορούν να περιλαμβάνουν PCI I/O εξαρτήματα όπως το IC693.Τα συμβατά συστατικά PCI αρχίζουν με τον κωδικό προϊόντος IC695Τα backplanes της GE όπως το IC695CHS007 backplane μπορούν να χρησιμοποιηθούν σε επικίνδυνες περιοχές αλλά απαιτούν ένα περίβλημα με υψηλότερο βαθμό προστασίας σε αυτά τα περιβάλλοντα.Η ελάχιστη βαθμίδα προστασίας για επικίνδυνες τοποθεσίες είναι IP 54Το IC695CHS007 backplane δεν απαιτεί πολύ χώρο εγκατάστασης, αλλά χρειάζεται τουλάχιστον 4 ίντσες χώρου από όλες τις πλευρές για να έχει σωστή ψύξη.Οι καθορισμένες διαστάσεις της μονάδας είναι 141.4 x 264,9 x 147,3 χιλιοστά (5,5 x 10,4 x 5,8 ίντσες).

Το IC695CHS007 είναι ένα παγκόσμιο backplane που αποτελεί μέρος της πλατφόρμας PACSystem RX3i, η οποία επί του παρόντος βρίσκεται στην Emerson Automation, η οποία παλαιότερα παράγεται από την GE Intelligent Platform (GE IP).Αυτό το backplane διαθέτει μία (1) θέση για μια παροχή ρεύματος IC695 (Slot 0) και PCI βασισμένη / Serial Based IO slots (Slot 1-5) και PCI μόνο slot (Slot 6)Αυτό το backplane υποστηρίζει IC695, IC694 και IC693 I/O και προαιρετικές μονάδες ή RX3i και Series 90-30 μονάδες.σημείο γείωσης και εσωτερική ράβδο γείωσης.
