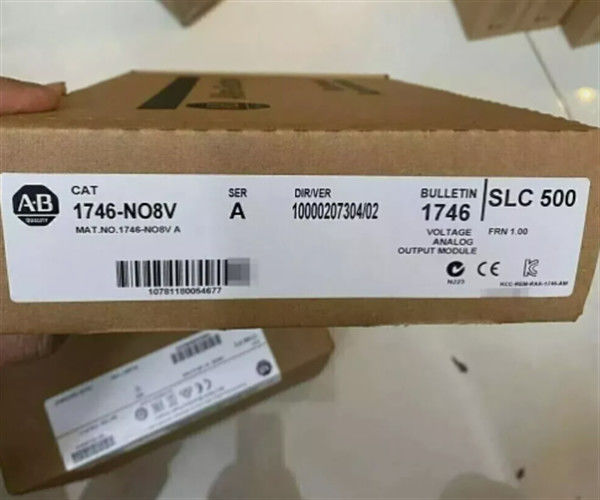

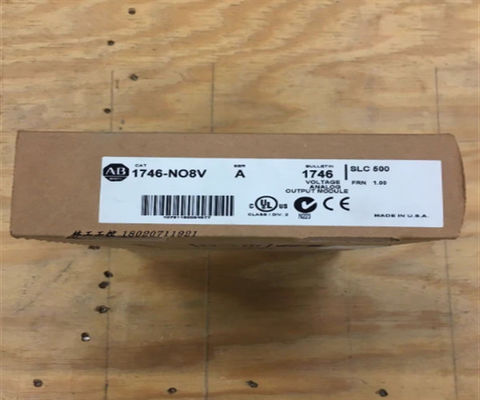

1746-NO8V Allen-Bradley 1746 Αναλογική μονάδα εξόδου Μέρος αριθμός 1746-NO8V Θερμοκρασία -20...55 °C -4...131 °F

Περιγραφή 1746-NO8V

Ο Allen-Bradley 1746-NO8V είναι μια αναλογική μονάδα εξόδου που είναι συμβατή για χρήση με ελεγκτές SLC 500.Η ενότητα αυτή χρησιμοποιείται ιδανικά για τον έλεγχο συσκευών διαμόρφωσης όπως βαλβίδες, αποσβεστήρες, κινητήρες μεταβλητής συχνότητας (VFD), λουβέρες και άλλες συσκευές που λειτουργούν με αναλογικά σήματα.

Το 1746-NO8V έχει οκτώ (8) κανάλια εξόδου με ανάλυση 16 bit ή 320 μV/count.767 και έρχεται με ενσωματωμένο δίκτυο σκάλας R-2R ως μέθοδο μετατροπής από ψηφιακό σε αναλογικό (DAC)Έχει απόκριση βήματος εξόδου 1 ms ή 0 έως 95% πλήρους κλίμακας με χρόνο ενημέρωσης μεμονωμένου καναλιού 5 ms για την ενημέρωση όλων των 8 καναλιών για την κατηγορία 1 και 10 ms για την ενημέρωση όλων των 8 καναλιών για την κατηγορία 2.

Το 1746-NO8V έχει συνολική ακρίβεια 0,1% της πλήρους κλίμακας σε 25 °C και 0,2% της πλήρους κλίμακας σε 60 °C με μέγιστη συνολική ακρίβεια ±33 ppm/°C της πλήρους κλίμακας.Με εύρος φορτίου 1K ohm και άνω και με ρεύμα φορτίου 10 mA (μέγιστο).

Οι ειδικές ονομαστικές τάσεις εξόδου του 1746-NO8V είναι -10 έως +10VDC· -10.25 έως +10.25VDC· 0 έως 10VDC· 0 έως 5VDC και 1 έως 5VDC.διαμορφώνονται για κάθε κανάλι είναι μονάδες μηχανικής μεγέθους, μεγέθους για PID, αναλογική μέτρηση, μορφή 1746-NO4 και κλίμακα καθορισμένη από τον χρήστη, ενώ προαιρετικές παράμετροι δεδομένων εξόδου είναι όρια κλίμακας καθορισμένα από τον χρήστη, όριο συμπίεσης εξόδου, όρια συναγερμού εξόδου,Δυνατότητα/όριο της ράμπας, προεπιλεγμένη τιμή σφάλματος, συμπεριφορά εξόδου υπό κατάσταση σφάλματος (επαναφορά, διατήρηση, προεπιλογή), συναγερμός κλειδώματος και συναγερμός κλειδώματος επαναφοράς.

Το 1746-NO8V έχει συνολική ισχύ εξόδου 5,6W και μια προαιρετική πηγή ισχύος συνεχούς ρεύματος 24V DC.25V DC και χρησιμοποιεί έναν μετατροπέα ψηφιακής-αναλογικής κλίμακας R-2R με ανάλυση καναλιού 16-bit (320μV/count)Το 1746-NO8V έχει χρόνο απόκρισης βήματος εξόδου 1 ms και χρησιμοποιεί περίπου 5 ms για την ενημέρωση των σημάτων σε όλα τα 8 κανάλια.Το εύρος φορτίου στις εξόδους των 1746-NO8V®s μπορεί να υπερβαίνει το 1KΩ και το μέγιστο ρεύμα φορτίου στις εξόδους είναι 10mAΤο 1746-NO8V έχει αντίσταση εξόδου μικρότερη από 1 μμ και ικανότητα υπεράκτισης 2,5% (± 10,25 V). Προσφέρει συνολική ακρίβεια εξόδου 0,2% με ακρίβεια κλίσης ± 33 ppm/°C και σφάλμα κέρδους 0.15% με σφάλμα ολίσθησης OFFSET ±00,53 LSB/°C. The 1746-NO8V offers circuit isolation between the field wiring and the backplane to protect the chassis and the processor is tested at 500V DC and uses LED lights to indicate the module and channel statusΈχει εύρος λειτουργικής θερμοκρασίας 0-60 °C σε σχετική υγρασία 5-95% μη συμπύκνωσης και είναι πιστοποιημένο CUL και CE για χρήση σε επικίνδυνες τοποθεσίες κατηγορίας I, διαίρεσης 2.Το 1746-NO8V έχει βαθμολογία λειτουργικού σοκ 30G και δόνηση 5G στα 10-500Hz.

Το Allen-Bradley 1746-NO8V είναι μια αναλογική μονάδα εξόδου SLC 500.320 μV/μερίδιο ανάλυσης με συνολική ακρίβεια 00,1% της πλήρους κλίμακας σε θερμοκρασία 25°C και 0,2% της πλήρους κλίμακας σε θερμοκρασία 60°C.
