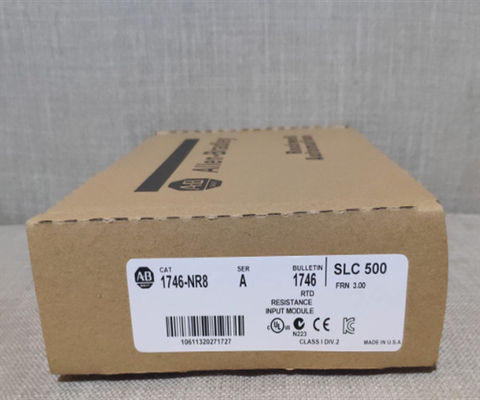

1746-NR8

Περιγραφή του 1746-NR8

Το 1746-NR8 είναι ανιχνευτής θερμοκρασίας αντίστασης (RTD) /μονάδα αντίστασης.,200, 500 και 1000· Χαλκός (426) 10, Νικέλιο (618) 120, Νικέλιο (672) 120 και Νικέλιο (518) 604 και τιμές άμεσης αντίστασης 0 - 150 Ωμ, 0 έως 500 Ωμ, 0 έως 1000 Ωμ και 0 έως 300 Ωμ.

Η ενότητα αυτή χρησιμοποιείται αποκλειστικά για συστήματα SLC 500. Μπορεί να χρησιμοποιηθεί ειδικά με τις δύο (2) παραλλαγές του SLC 500, όπως το σταθερό και το μονωτικό στυλ υλικού.Καταλαμβάνει μία μόνο θέση οποιουδήποτε χρησιμοποιούμενου πλαισίου και δεν απαιτεί εξωτερική τροφοδοσία, η ενότητα αυτή τροφοδοτείται από την ενέργεια του οπίσθιου επιπέδου που παράγεται από την τροφοδοσία συστήματος.

Η ενότητα αυτή χρησιμοποιείται κυρίως για εφαρμογές θερμοκρασίας, καθώς οι αισθητήρες RTD χρησιμοποιούνται ειδικά για τη μέτρηση των μετρήσεων θερμοκρασίας.Η ικανότητα αντίστασης της ενότητας αυτής εφαρμόζεται για τη μέτρηση της μετατόπισης ή της κίνησης ή των μηχανικών συσκευών.Συνήθως, χρησιμοποιείται για τη μέτρηση του μήκους της διαδρομής, της κίνησης που αντανακλάται από τη μείωση και την αύξηση της ανάγνωσης της αντίστασης.

Η ενότητα αυτή υποστηρίζει αισθητήρες RTD 2-Wire, 3-Wire και 4-Wire. Για RTD 2-Wire, τα συστατικά καλωδίων που συνιστάται είναι το καλώδιο Belden 9501 με προστασία ή ισοδύναμο.χρησιμοποιεί καλώδιο Belden 9533 ή Belden 83503Για ένα 2-Wire RTD, αποφύγετε τις μεγάλες διαδρομές καλωδίων, καθώς μειώνει την ακρίβεια της μέτρησης.η επίδραση ή τα μακρά καλώδια μπορούν να ελαχιστοποιηθούν χρησιμοποιώντας καλώδιο χαμηλότερου μεγέθους, όπως καλώδιο AWG # 16 αντί του AWG # 24.Τα τερματικά του αφαιρούμενου τερματικού μπλοκ (RTB) προορίζονται μόνο για σύνδεση με ένα μόνο καλώδιο.

Η κατάσταση του καναλιού μπορεί να παρακολουθείται μέσω του δείκτη κατάστασης LED, ενώ η λειτουργία της μονάδας μπορεί να παρακολουθείται μέσω του δείκτη κατάστασης LED.Η ενότητα αυτή έχει ένα ψηφιακό φίλτρο χαμηλής διέλευσης και ένα προγραμματιζόμενο φίλτρο εισόδουΗ αναλογική με ψηφιακή μετατροπή του μοντέλου είναι η μετατροπή sigma-delta.Η διαδικασία αυτόματης βαθμονόμησής του συμβαίνει κάθε φορά που η μονάδα ενεργοποιείται και είναι επίσης προγραμματισμένη σε έναν συγκεκριμένο κύκλο κάθε 5 λεπτά.Οι τύποι RTD που υπάρχουν στην μονάδα 1746-NR8 είναι χαλκός, πλατίνα, νικέλιο-σίδηρο και νικέλιο.Η κατανάλωση ισχύος του υποπεδίου της μονάδας 1746-NR8 είναι μέγιστη 1Η κατανάλωση ισχύος του 1746-NR8 είναι 100 mA σε 5 Volts DC και 55 mA σε 24 Volts DC.Η μέγιστη τάση κοινής λειτουργίας είναι +/- 1 Volt, ενώ τα μέγιστα μόνιμα υπερφόρτωση είναι +/- 5 mA για το ρεύμα και +/- 5 Volts DC.Η τάση απομόνωσης της μονάδας 1746-NR8 είναι συνεχής σε 5 Volts DC μεταξύ των καναλιών και 500 Volts AC για 1 λεπτό μεταξύ των εισόδων και του backplaneΤο εύρος θερμοκρασίας λειτουργίας του είναι από 32 έως 140 βαθμούς Φαρενάιτ, το εύρος θερμοκρασίας αποθήκευσης είναι από -40 έως 185 βαθμούς Φαρενάιτ,και η μη συμπυκνωτική σχετική υγρασία του είναι 5 έως 95%.

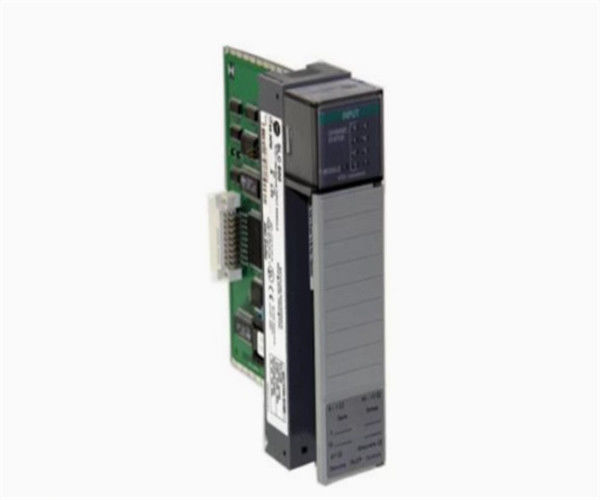

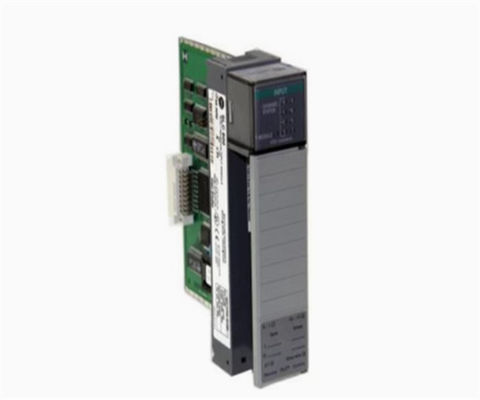

Το Allen-Bradley 1746-NR8 είναι ένα SLC 500 RTD/Resistance Analog Input Module.Πλατίνα (3916)Η ενότητα αυτή είναι συμβατή για το σταθερό στυλ και το αρθρωτό στυλ SLC 500.
