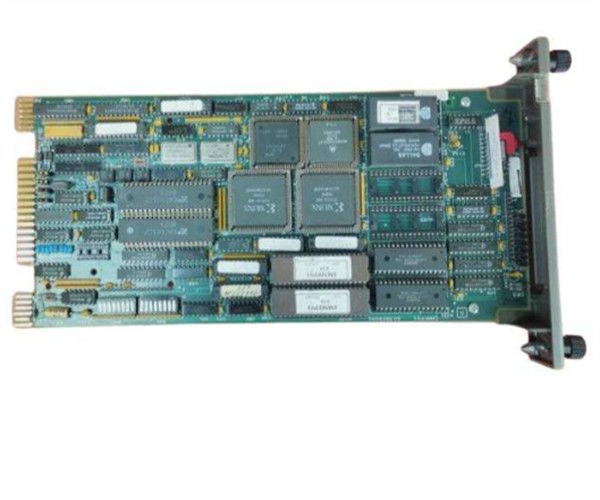

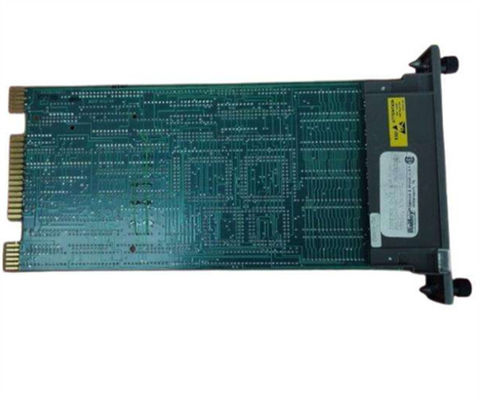

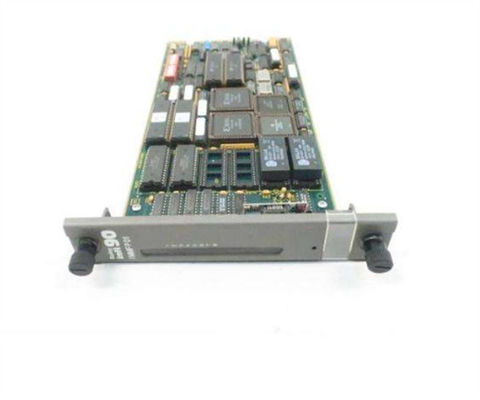

Μοντέλο διεπαφής επεξεργαστή πολλαπλών λειτουργιών IMMFP01 infi90 με τύπο καναλιού DI

Μοντέλο διεπαφής επεξεργαστή πολλαπλών λειτουργιών

Περιγραφή Δελτίο ΕΚΑΧ αριθ.

Η μονάδα επεξεργασίας πολλαπλών λειτουργιών IMMFP01 είναι ένας ισχυρός αυτόνομος ελεγκτής για χρήση σε πολύπλοκες εφαρμογές ελέγχου.Διαθέτει ταχύτητες επεξεργασίας και δυνατότητες αποθήκευσης που απαιτούνται για προηγμένες εφαρμογές ελέγχου.Η μονάδα IMMFP01 είναι μια συσκευή που μπορεί να ρυθμιστεί από τον χρήστη και λαμβάνει είσοδο και έξοδο διαδικασίας μέσω ποικίλων αναλογικών και ψηφιακών μονάδων I/O.
Το παρόν εγχειρίδιο χρήσης παρέχει πληροφορίες σχετικά με το πώς λειτουργεί η ενότητα IMMFP01 και τον τρόπο εγκατάστασης, διαμόρφωσης, λειτουργίας και αντιμετώπισης προβλημάτων της ενότητας.

Το IMMFP01 Multi-Function Processor Module (MFP) είναι ένα από τα εργατικά άλογα της σειράς μονάδων ελέγχου INFI 90®.παρτίδα και προηγμένος ελεγκτής που παρέχει ισχυρές λύσεις σε προβλήματα ελέγχου της διαδικασίαςΔιαχειρίζεται επίσης τις απαιτήσεις απόκτησης δεδομένων και επεξεργασίας πληροφοριών, παρέχοντας πραγματικές επικοινωνίες peer-to-peer.Το ολοκληρωμένο σύνολο κωδικών λειτουργίας που υποστηρίζεται από αυτή τη μονάδα χειρίζεται ακόμη και τις πιο περίπλοκες στρατηγικές ελέγχουΤο σύστημα INFI 90 χρησιμοποιεί μια ποικιλία αναλογικών και ψηφιακών μονάδων I/O για την επικοινωνία και τον έλεγχο της διαδικασίας.Η μονάδα MFP επικοινωνεί με έως και 64 μονάδες I/O σε οποιονδήποτε συνδυασμό (βλέπε σχήμα 1-1).
Η μονάδα MFP έχει τρεις λειτουργικές λειτουργίες: εκτέλεση, διαμόρφωση και σφάλμα.Όταν εντοπίζεται ένα σφάλμα, τα LED του μπροστινού πάνελ εμφανίζουν κώδικα σφάλματος που αντιστοιχεί στον τύπο σφάλματος που βρέθηκε.η μονάδα MFP δεν εκτελεί αλγόριθμους ελέγχου. Εάν η μονάδα MFP εντοπίσει σφάλμα ενώ βρίσκεται σε λειτουργία εκτέλεσης, θα μεταβεί αυτόματα σε λειτουργία σφάλματος.
Ένας σύνδεσμος επικοινωνίας CPU με CPU ενός megaoud επιτρέπει στη μονάδα MFP να φιλοξενεί περιττούς επεξεργαστές.Αυτή η σύνδεση επιτρέπει σε ένα backup MFP module να περιμένει σε κατάσταση θερμής αναμονής, ενώ το κύριο MFP module εκτελεί τους αλγόριθμους ελέγχου. Εάν η κύρια μονάδα MFP κλείσει για οποιονδήποτε λόγο, θα συμβεί μια απρόσκοπτη μεταφορά ελέγχου στην εφεδρική μονάδα MFP.

Η αρχιτεκτονική ισχύος του Harmony Modular Power System II έχει σχεδιαστεί για να είναι ευέλικτη, ώστε να μπορεί εύκολα να προσαρμοστεί στις ανάγκες της εφαρμογής.Όταν χρησιμοποιούνται δύο πηγές ενέργειας, το Μονουλικό Σύστημα Ενέργειας ΙΙ μπορεί να χωριστεί σε δύο τμήματα με τέσσερις υποδομές μονάδας ισχύος ανά τμήμαΑυτή η 2N διαχωρισμένη αρχιτεκτονική προσφέρει το υψηλότερο επίπεδο διαθεσιμότητας ενέργειας.Κάθε τμήμα τροφοδοτεί μόνο το 50 τοις εκατό του φορτίου υπό κανονικές συνθήκες, αλλά είναι σε θέση να τροφοδοτήσει το 100 τοις εκατό του φορτίου σε κατάσταση βλάβηςΗ χαμηλή πίεση στο 50% της χωρητικότητας εξασφαλίζει μακρά διάρκεια ζωής.
Όταν χρησιμοποιείται μόνο μία πηγή ενέργειας για την παροχή ασφαλούς ενέργειας στο Μονουλογικό Συστήμα Ενέργειας ΙΙ, τα δύο τμήματα της διχασμένης αρχιτεκτονικής συνδέονται μεταξύ τους, παρέχοντας μια αρχιτεκτονική ισχύος N + x.Κάθε μονάδα ισχύος τροφοδοτείται από μία πηγή και μοιράζεται το φορτίο εξίσου

Προδιαγραφές του Δελτίο ΕΚΑΧ αριθ.

• Μικροεπεξεργαστής:

  • Επεξεργαστής 32 bit (16-bit εξωτερικό bus)
  • Ταχύτητα λειτουργίας: 16 MHz

• Μνήμη:

  • Συνολική μνήμη:
    • 512 kbytes ROM
    • 256 kbytes μνήμης RAM
    • 64 kbytes NVRAM
  • Διαθέσιμη μνήμη:
    • 163, 248 bytes RAM
    • 62,656 bytes NVRAM

• Απαιτήσεις ισχύος:

  • +5 VDC @ 2 A (10 W τυπικά)

• Σειριακές θύρες:

  • Δύο θύρες RS-232-C ή
  • Μία θύρα RS-485 και μία θύρα RS-232-C
  • Ταχύτητα δεδομένων: έως 19,2 kbaud

• Υποστήριξη σταθμού:

  • 64 σειριακοί σταθμοί 40 kbaud (IISAC01)
  • Οκτώ σειριακοί σταθμοί 5 kbaud (NDCS03 ή NDIS01)

Γενικά ερωτήματα:

Ε: Ποια είναι η εμπορική ονομασία του προϊόντος;

Α: Το εμπορικό σήμα του προϊόντος είναι ABB.

Ε: Ποιος είναι ο αριθμός μοντέλου του προϊόντος;

Α: Ο αριθμός μοντέλου του προϊόντος είναιΔΕΠΜ01.

Ε: Πού παράγεται το προϊόν;

Α: Το προϊόν κατασκευάζεται στην Ινδία.

Ε: Ποιοι είναι οι διαθέσιμοι όροι πληρωμής;

Α: Οι διαθέσιμοι όροι πληρωμής είναι T/T, Western Union και PAYONEER.

Ε: Ποιος είναι ο χρόνος παράδοσης του προϊόντος;

Α: Ο χρόνος παράδοσης του προϊόντος είναι 3-5 ημέρες.
